产品名称

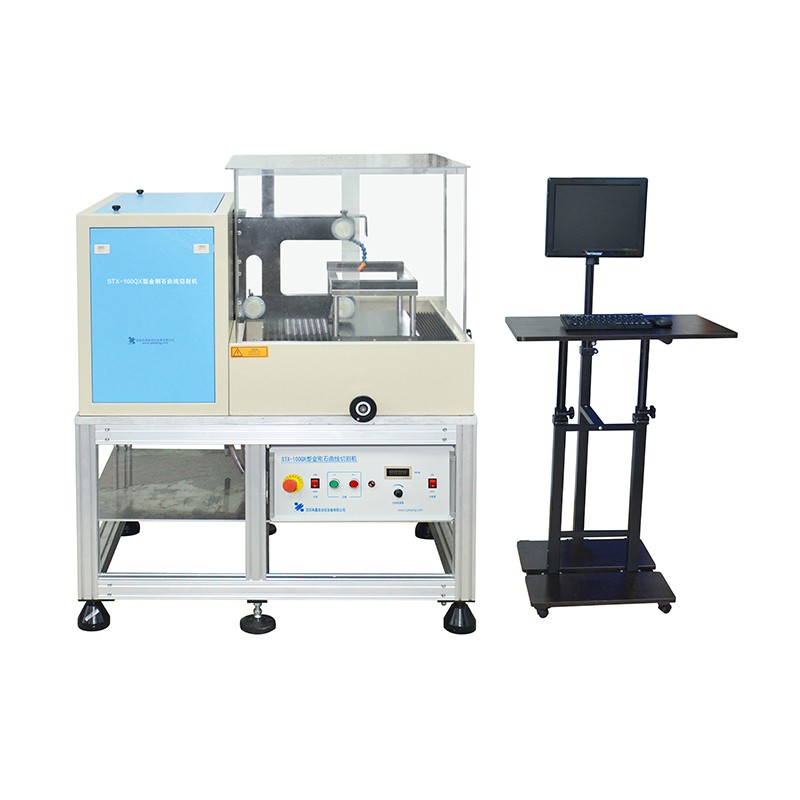

STX-100QX型金刚石曲线切割机

产品特点

该机采用数控编程的方式输入被切割材料的形状，不仅可以切割圆形，工字型，还可以切割任意可编程输入的二维图形如飞机形、椭圆形、扇形、各种对称和非对称的二维图形等。不但可以切割薄片状的材料，而且可以切割厚度较大的材料。

功能用途

1、陶瓷材料：氧化铝陶瓷、氧化锌陶瓷、氧化锆陶瓷、靶材陶瓷、蜂窝陶瓷、半导体陶瓷、导电陶瓷、不导电陶瓷等；

2、晶体材料：石墨、硅晶体（太阳能多晶硅、单晶硅）、蓝宝石、氧化铝晶体、红外玻璃晶体、氧化铝晶体、碳化硅晶体、碘化铯晶体等；

3、玻璃材料：硫系玻璃、光学玻璃、石英玻璃、红外玻璃、玻璃管等；

4、金属材料：铁、铝、铜、钛合金、镁合金等金属及合金、有色金属（硫化锌、铁氧体）等；

5、复合材料：PVC板、碳纤维复合材料、玻璃纤维复合材料等

6、岩石材料：天然岩石、玉石、陨石、裴翠、玛瑙等精密切割，各类高价值材料的精密切片；地质光片、地质薄片（沉积岩、岩浆岩、变质岩、矿石）等开方切片。

7、热电材料：碲化铋，碲化铅、硅锗合金等

8、红外光学材料：硒化锌、硫化锌、硅、锗等晶体

9、生物医学材料： 生物塑化标本切片（人体动物器官、颌骨软硬组织联合切片、种植体观察、牙齿冠桥，牙齿等组织学标本） ；骨科软硬组织联合切片（股骨、髋关节、椎体等鲜活组织和硬组织、带植入物的骨组织学样本等）；心脑血管支架切片，结石切片等医学组织切片；

......

注：材料硬度小于金刚石线的均可进行精密切割。

技术参数

1、X轴滑板行程：200mm

2、Y轴滑板行程：280mm

3、最大切割厚度：50mm

4、滑板定位分辨率：0.01mm

5、线速度最大：15m/s

6、X/Y轴运动速度：0.06-6mm/min

7、载物板尺寸：220x320mm

8、样品最大切割尺寸：200x280x50mm

9、切割线张紧方式：气动张紧

10、切割线总长度：230m

产品规格

1、外形尺寸：长1170mmx宽850mmx高1600mm

2、重量：325Kg
