产品型号

STX-202A-DC小型金刚石线切割机

主要特点

1、可用于各种不同硬度材料的切割，特别是适用于脆性、易解理的晶体切割。

2、操作简便，加工质量优良。

3、采用铝型材结构，美观轻便。

功能用途

1、陶瓷材料：氧化铝陶瓷、氧化锌陶瓷、氧化锆陶瓷、靶材陶瓷、蜂窝陶瓷、半导体陶瓷、导电陶瓷、不导电陶瓷等；

2、晶体材料：石墨、硅晶体（太阳能多晶硅、单晶硅）、蓝宝石、氧化铝晶体、红外玻璃晶体、氧化铝晶体、碳化硅晶体、碘化铯晶体等；

3、玻璃材料：硫系玻璃、光学玻璃、石英玻璃、红外玻璃、玻璃管等；

4、金属材料：铁、铝、铜、钛合金、镁合金等金属及合金、有色金属（硫化锌、铁氧体）等；

5、复合材料：PVC板、碳纤维复合材料、玻璃纤维复合材料等

6、岩石材料：天然岩石、玉石、陨石、裴翠、玛瑙等精密切割，各类高价值材料的精密切片；地质光片、地质薄片（沉积岩、岩浆岩、变质岩、矿石）等开方切片。

7、热电材料：碲化铋，碲化铅、硅锗合金等

8、红外光学材料：硒化锌、硫化锌、硅、锗等晶体

9、生物医学材料： 生物塑化标本切片（人体动物器官、颌骨软硬组织联合切片、种植体观察、牙齿冠桥，牙齿等组织学标本） ；骨科软硬组织联合切片（股骨、髋关节、椎体等鲜活组织和硬组织、带植入物的骨组织学样本等）；心脑血管支架切片，结石切片等医学组织切片；

......

注：材料硬度小于金刚石线的均可进行精密切割。

技术参数

1、电源电压：24V 50Hz；最大功率：＜100w

2、主轴转速：2rpm-260rpm 内可调

3、切割线总长：20m

4、两导向轮内侧间距：100mm

5、Y轴行程：≤50mm

6、Z轴行程：≤60mm

7、二维夹具：水平旋转0-360°，左右倾角±20°

8、载物板尺寸：80mm×51mm

9、切割深度：≤50mm

10、切割最大样件尺寸：Ø50mm×50mm

产品规格

尺寸：414mm×500mm×750mm；重量：40kg

标准配件

1

张紧轮

2个

2

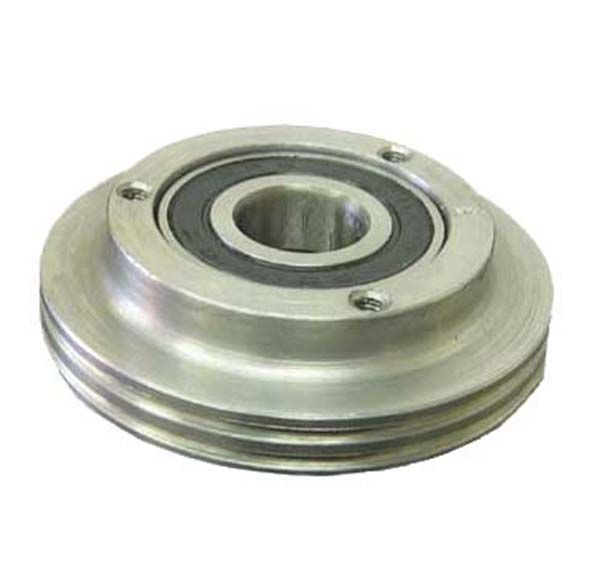

导向轮

2个

3

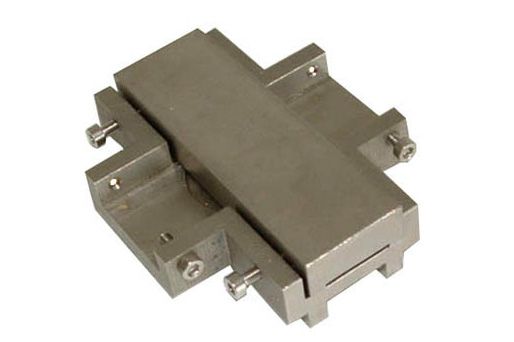

十字夹具

1套

4

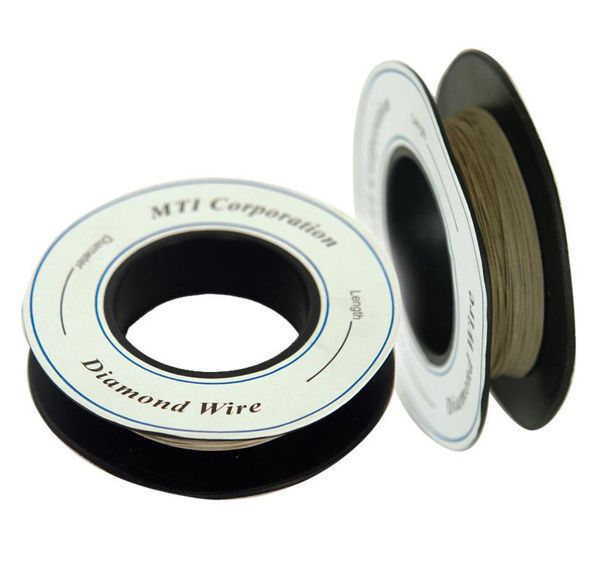

金刚石线

3卷

5

水泵

1个

6

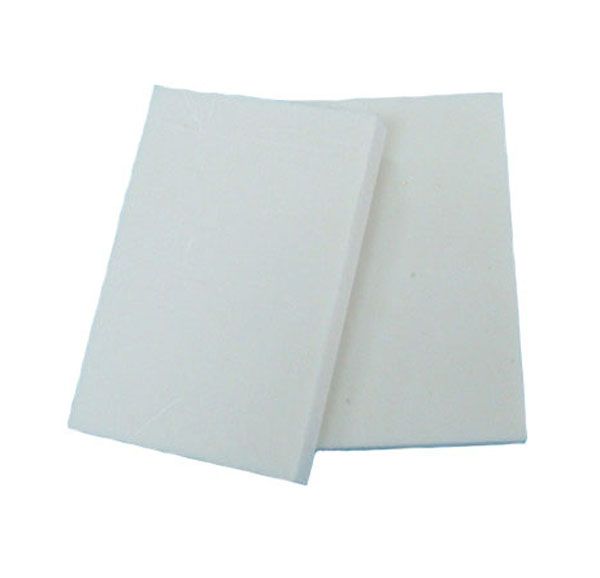

树脂陶瓷块

2块

7

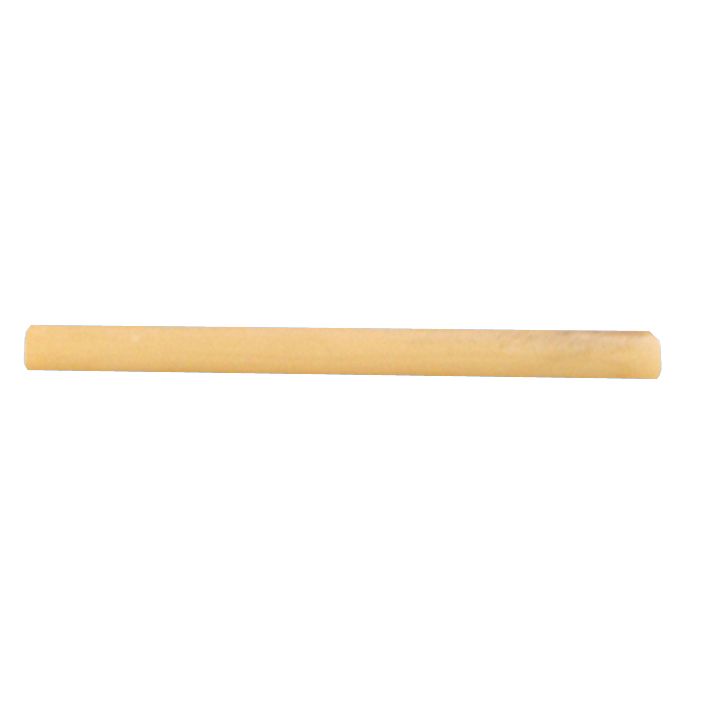

石蜡棒

4根

可选配件

1、金刚石线（Ø0.125mm、Ø0.25mm、Ø0.35mm、Ø0.42mm适用于STX-202AQ）；

（Ø0.35mm、Ø0.42mm适用于STX-202A、STX-203）

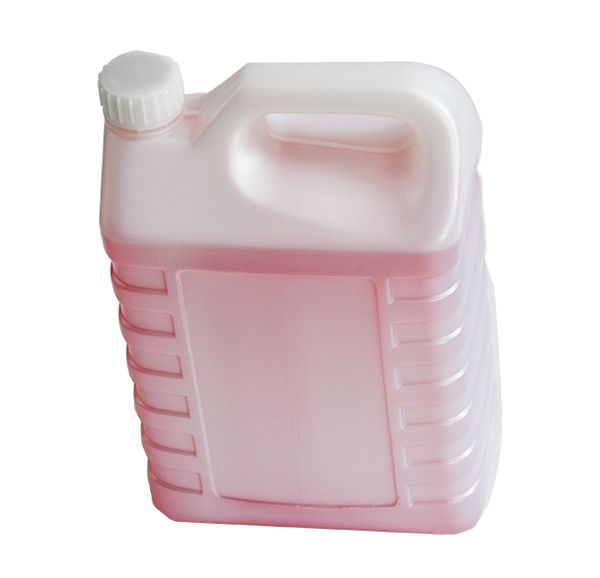

2、切割专用油

3、地质薄片切割夹具‍

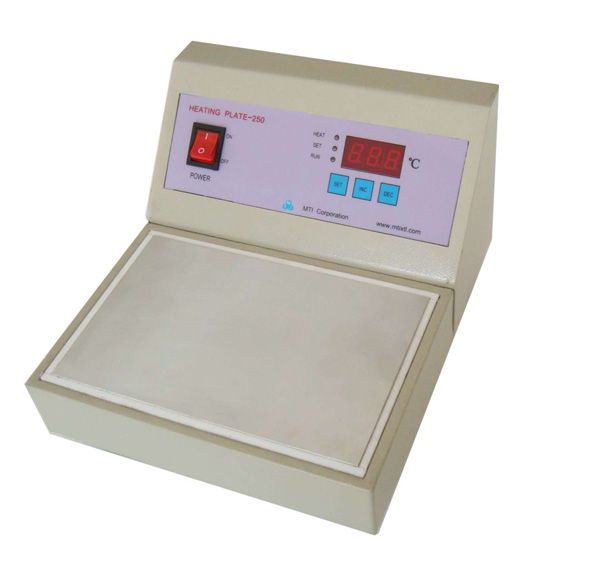

4、MTI系列加热平台

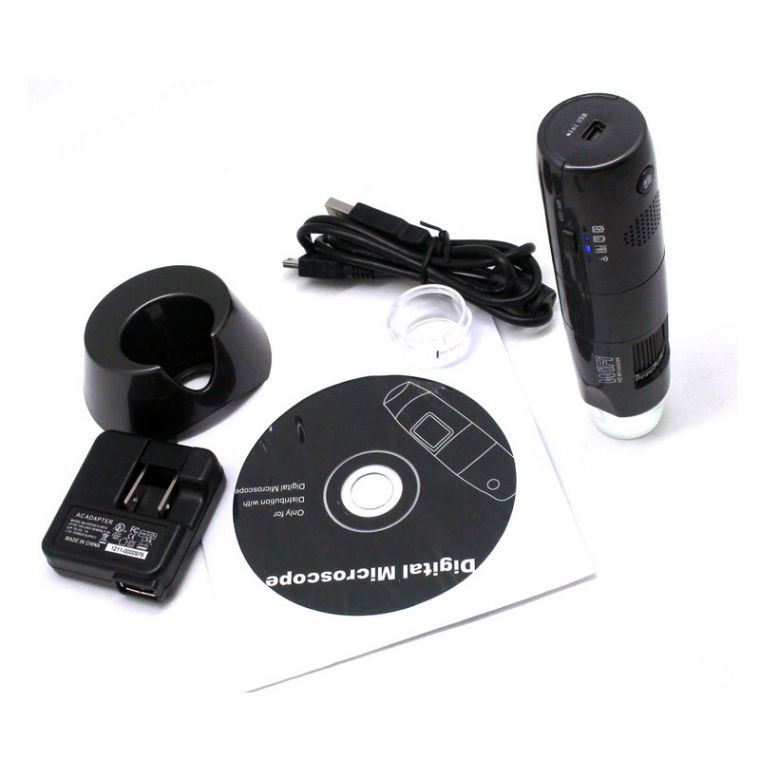

5、便携式显微镜（3R无线数字显微镜）

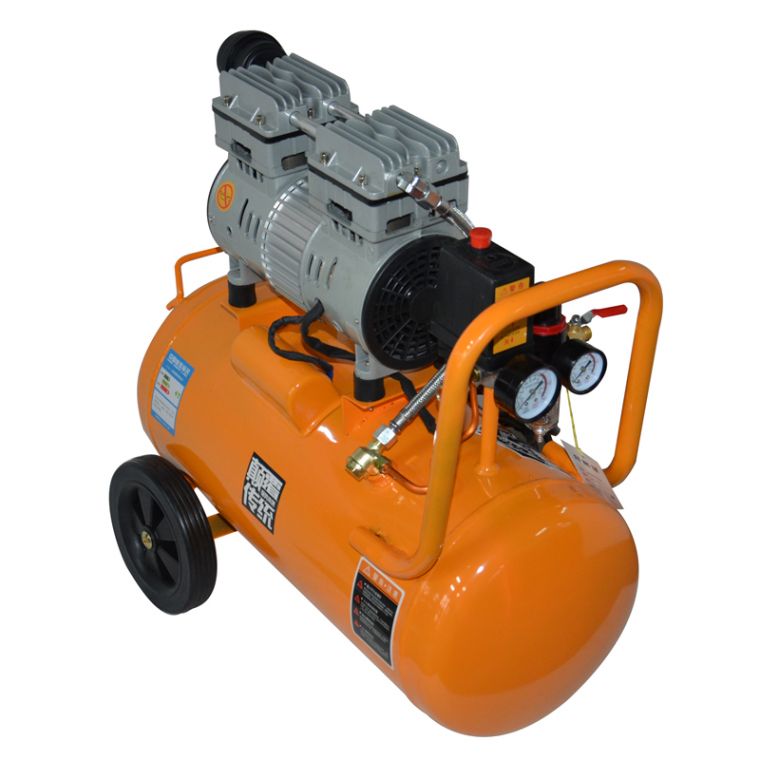

6、静音无油空气压缩机

7.DX-100单晶定向仪
