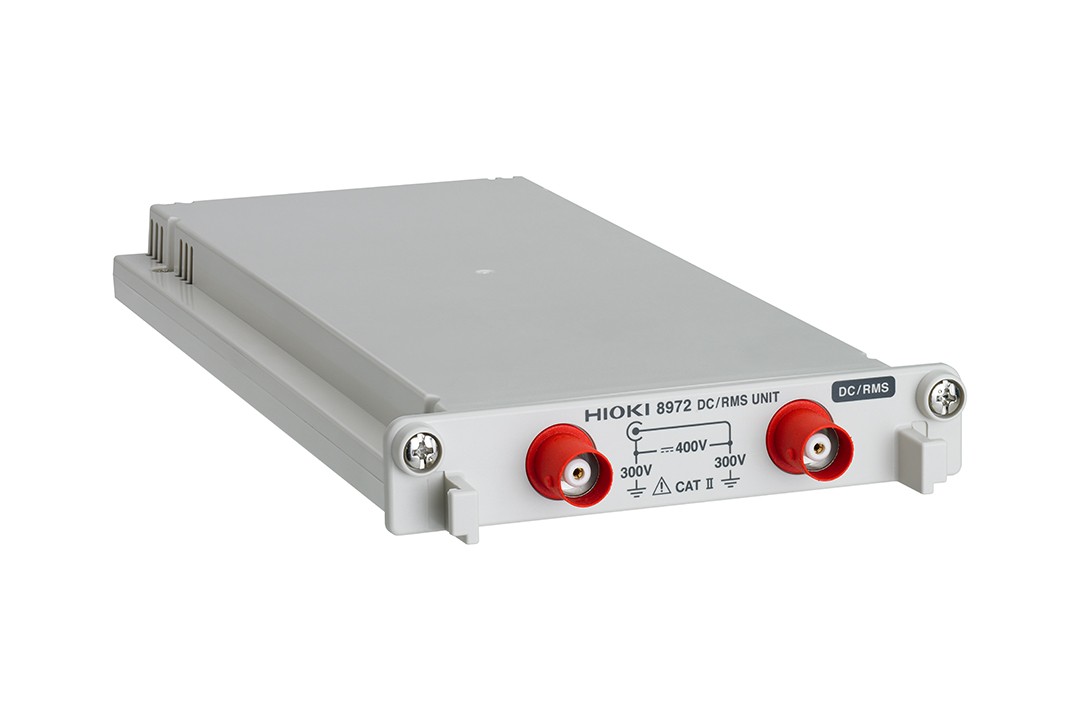

DC/RMS单元8972
产品介绍
● 通过12bitA/D高分辨率进行测量 ● 绝缘2通道输入 ● 接地最大额定电压：AC, DC 300 V（CAT II） ● 搭载低频到高频的宽频带的RMS整流电路（DC，30Hz～100kHz） ● 不通过整流电路，可直接观测瞬态波形 基本参数（精度保证时间1年，调整后精度保证时间1年） 测量功能 | 通道数：2ch电压测量，DC/RMS的切换功能 |
|---|
输入端口 | 绝缘BNC端口（输入电阻1 MΩ, 输入电容30 pF） 对地最大额定电压：AC, DC300 V （输入和主机间绝缘，在输入通道和外壳间，各输入通道之间外加不会损坏的上限电压） |
|---|
适用电流传感器 | CT6863, CT6862, 9709, 9279, 9278, 9277, 9272-10 (使用转换线9318和8971连接) |
|---|
测量量程 | 5 mV〜20 V/div, 12档量程，满量程：20div, 使用存储功能可测量/显示的AC电压: 280 Vrms 低通滤波器：5/50/500/5 k/50 k/100 kHz |
|---|
测量分辨率 | 测量量程的1/100 (使用12bit A/D，用于MR8847时) |
|---|
最高采样率 | 1 MS/s (2通道同时采样) |
|---|
测量精度 | ±0.5% f.s.（5Hz滤波，含零位精度） |
|---|
RMS测量 | RMS精度: ±1% f.s. (DC, 30Hz〜1kHz) ±3% f.s. (1kHz〜100kHz) 响应时间: SLOW 5s (上升0→90% f.s.) MID 800ms (上升0→90% f.s.) FAST 100ms (上升0→90% f.s.) 波峰因数: 2 |
|---|
频率特性 | DC〜400kHz -3 dB, AC耦合时：7 Hz〜400kHz -3dB |
|---|
输入耦合 | AC/DC/GND |
|---|
最大输入电压 | DC400 V (输入端口间外加不会损坏的上限电压) |
|---|
体积及重量 | 106W × 19.8H × 196.5D mm, 250 g |
|---|
附件 | 无 |
|---|
| |
