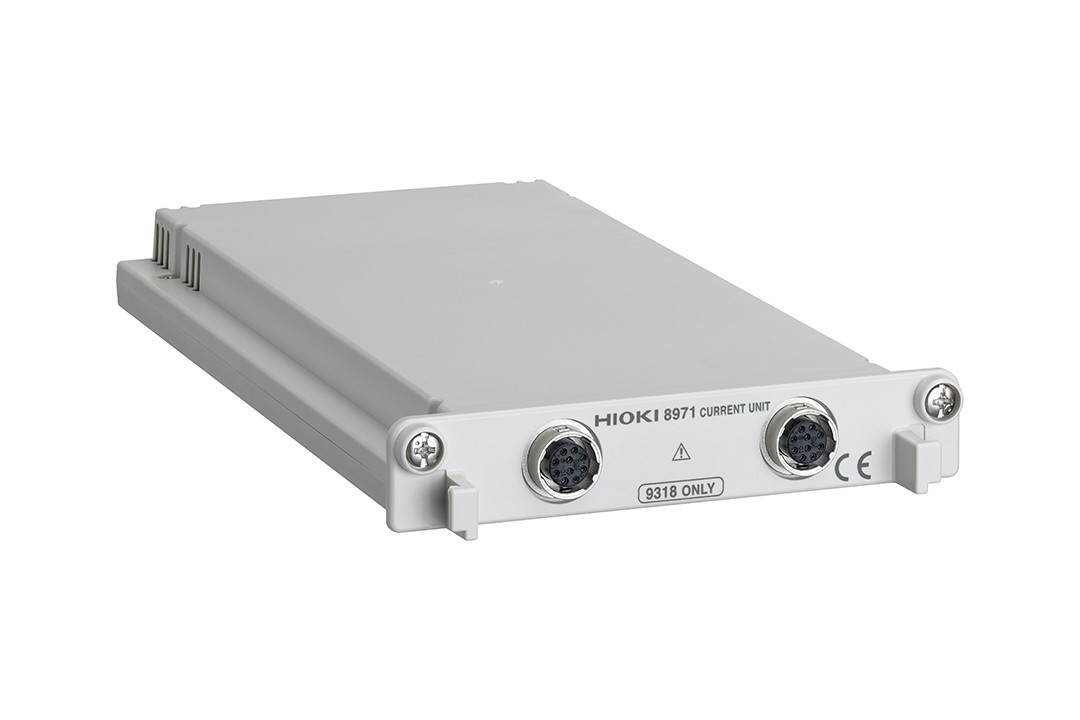

电流单元8971
产品介绍
● AC/DC 500 A以下可实现电流钳连接·传感器自动识别·简单操作 ● 2通道输入 ● 電流有效值波形：RMS 电路搭载（DC, 30 Hz ～ 10 kHz） ● 不通过整流电路，也能直接观测瞬态波形 ● 12 bit A/D的高分辨率测试，不适用于 *MR8741 には使用不可 基本参数（精度保证时间1年，调整后精度保证时间1年） 测量功能 | 通道数：2ch，通过选件中的电流传感器测量电流 ※存储记录仪8847最多可以使用4个单元 |
|---|
输入端口 | 传感器连接端口（输入电阻1 MΩ电流传感器连接用的转换线9318专用，和记录仪主机共地） |
|---|
适用电流传感器 | CT6863, CT6862, 9709, 9279, 9278, 9277, 9272-10 (使用转换线9318和8971连接) |
|---|
测量量程 | 9272-10 (20A), 使用9277时: 100mA〜5A/div (f.s. =20div, 6种选择) 使用CT6862时: 200mA〜10A/div (f.s. =20div, 6种选择) 9272-10 (200A), 9278, 使用CT6863时: 1A〜50A/div (f.s. =20div, 6种选择) 使用9279, 9709时: 2A〜100A/div (f.s. =20div, 6种选择) |
|---|
测量精度 （5Hz滤波器ON时） ※加上所用电流传感器的精度，特性 | 使用9278, 9279时: ±0.85% f.s. 使用其他电流传感器时: ±0.65% f.s. RMS精度: ±1% f.s. (DC, 30〜1kHz), ±3% f.s. (1kHz〜10kHz) RMS响应时间: 100ms (上升0→90% f.s.) 波峰因数: 2 频率特性: DC〜100kHz ±3dB (AC耦合时: 7Hz〜100kHz) |
|---|
测量分辨率 | 测量量程的1//100（使用12bitA/D，用于8847时） |
|---|
最高采样速度 | 1MS/s (2通道同时采样) |
|---|
其他功能 | 输入耦合：AC/DC/GND，低通滤波：5, 50, 500, 5k, 50kHz, OFF |
|---|
体积及重量 | 106W × 19.8H × 196.5D mm, 250 g |
|---|
附件 | 转换线9318×2根 (用于连接电流传感器和8971) |
|---|
| |
