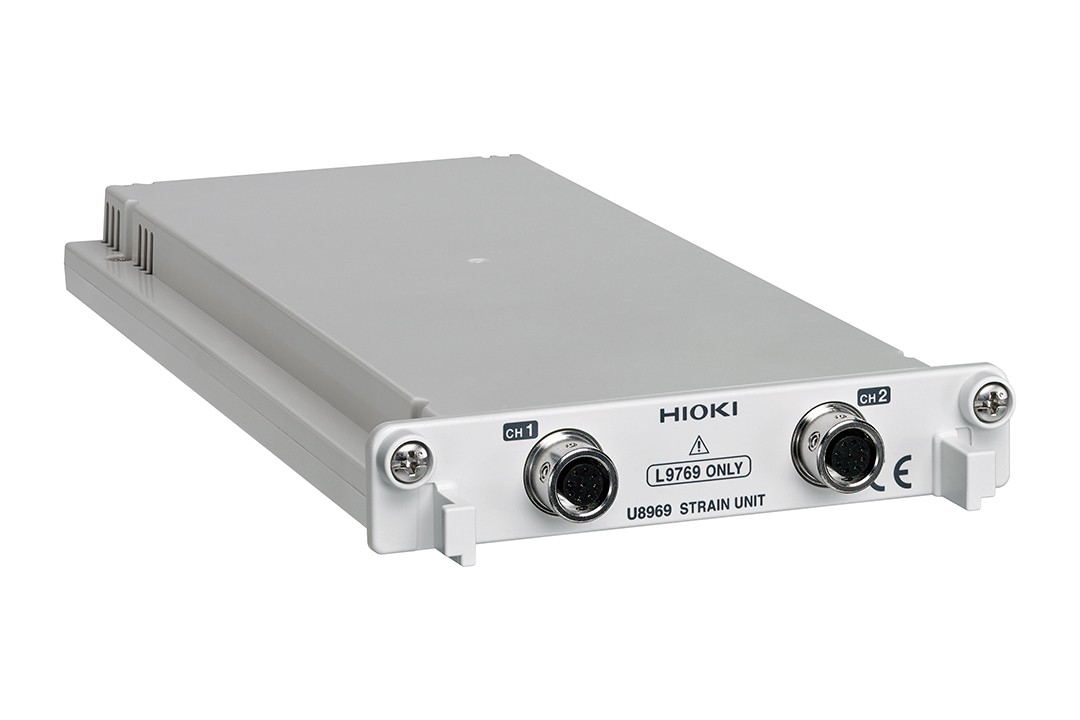

应变单元U8969

产品介绍

● 可以直接输入应变片式转换器（已校准）（桥电压：DC）

● 2通道绝缘输入

● 对地最大额定电压：AC 30 V rms或DC 60 V

● 通过16bitA/D进行高分辨率测量

● 与记录仪系列（MR6000，MR8847A，MR8827等）结合使用

● 主要用途：土木工程/桥梁设计领域，工程设备/汽车设计领域等。

安装在存储记录仪中使用。※测量加速度、负载时，另外需要准备专业厂家的应变计类型的转换器，HIOKI不提供。

基本参数（精度保证时间1年，调整后精度保证时间1年）

测量功能	通道数：2ch畸变测量（电子自动平衡，平衡调整范围±10000µe以下）
输入端口	魏德米勒SL3.5/7/90G (能连接标配转换9769的连接器：多治見PRC03-12A10-7M10.5) 对地最大额定电压：AC33 Vrms （输入和主机间绝缘，在输入通道和外壳间，各输入通道之间外加不会损坏的上限电压）
适用转换器	应变计类型的转换器，桥电阻120Ω〜1kΩ，桥电压2V±0.05V, 应变系数2.0
测量量程	20µe〜1000µe/div, 6档量程，满量程：20div 低通滤波器：5/10/100/1kHz
测量分辨率	测量量程的1/1250 (使用16bit A/D，用于8847时)
最高采样率	200kS/s (2通道同时采样)
测量精度	±(0.5% f.s. +4µe)（5Hz滤波ON）
频率特性	DC〜20kHz +1/-3dB
体积及重量	106W × 19.8H × 196.5D mm, 220 g
附件	转换线9769×2 (线长50 cm)
