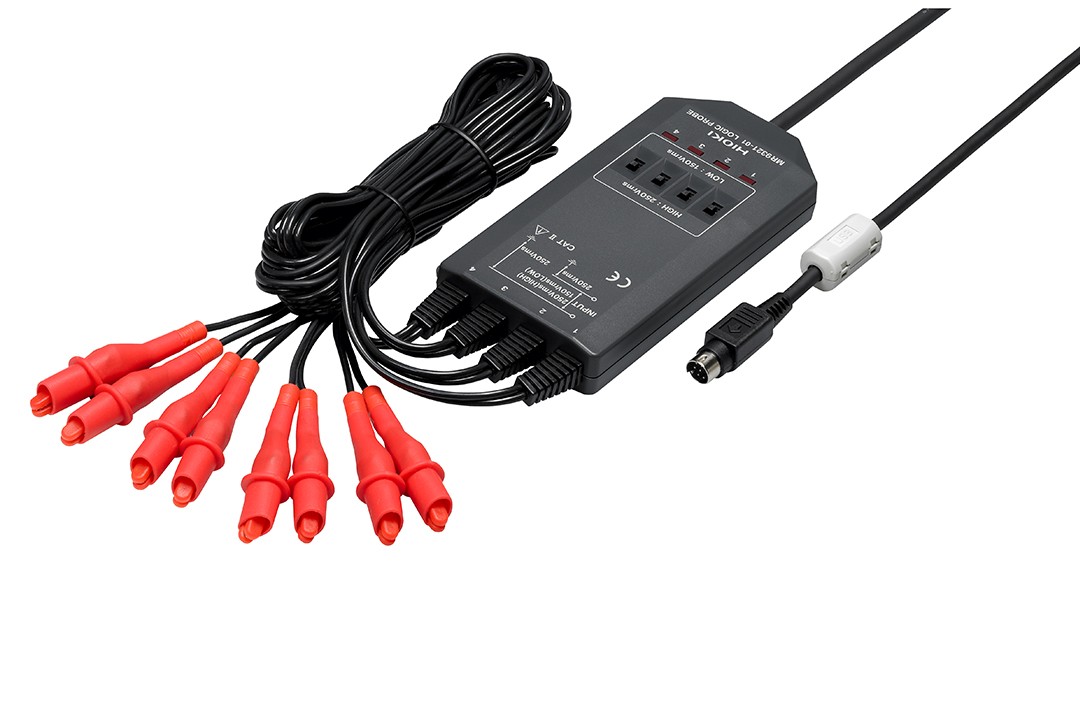

逻辑探头MR9321-01
| 型号: | MR9321-01 | | 品牌: | HIOKI(日置) | | 产地: | 上海 |
产品介绍
● 1台带4ch输入（4ch间分别绝缘） ● 除了AC100V/200V的ON/OFF检测之外，还对应DC24V ● 可作为AC电源线的瞬间停电检测器来使用 ● 上升1ms/下降3ms的高速相应 ● 记录仪连接端子为小型的MR9321-01 连接存储记录仪的逻辑输入端子后使用。请确认记录仪的端子形状。 基本参数 | 功能 | 用来以high/low来记录AC或DC继电器的驱动信号的检测器
可作为电源线的停电检测器来使用 |
|---|
| 输入部分 | 4ch（主机之间、通道之间绝缘），HIGH/LOW量程切换
输入电阻：100kΩ以上 (HIGH量程), 30kΩ以上 (LOW量程) |
|---|
| 输出（H）检测 | AC170〜250 V, ±DC (70〜250) V (HIGH量程)
AC60〜150 V, ±DC (20〜150) V (LOW量程) |
|---|
| 输出（L）检测 | AC0〜30 V, ±DC (0〜43) V (HIGH量程)
AC0〜10 V, ±DC (0〜15) V (LOW量程) |
|---|
| 响应时间 | 上升1ms以下, 下降3ms以下 (HIGH量程为DC200 V, LOW量程为DC100 V时) |
|---|
| 最大输入电压 | 250 Vrms (HIGH量程),150 Vrms (LOW量程),(输入端子间外加不会损坏的上限电压) |
|---|
| 体积及重量 | 62W × 128H × 20D mm, MR9321-01: 300 g
线长: 主机之间1.5 m, 输入部分1 m |
|---|
| 附件 | 携带包 ×1, 使用说明书 ×1 |
|---|
| |
