产品简介

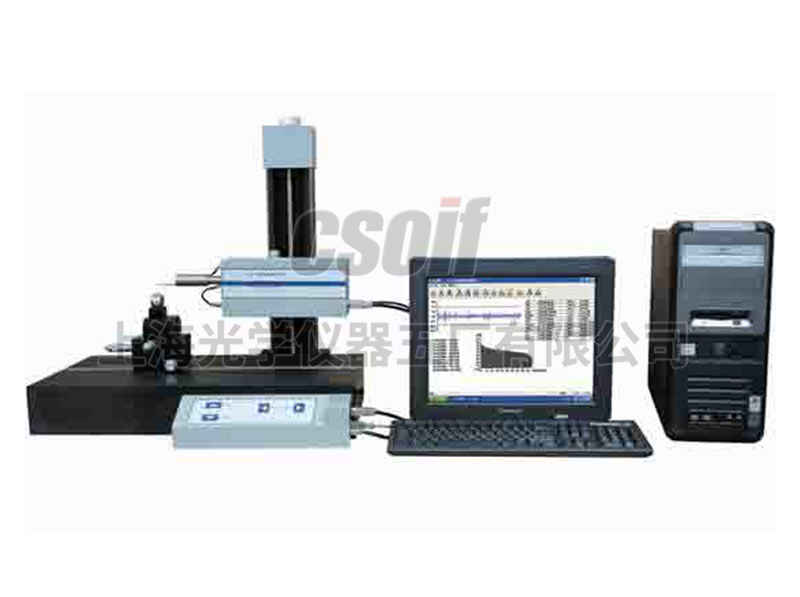

JB-4C精密粗糙度仪是一种高精度触针式表面粗糙度测量仪器，该仪器可对平面，斜面，外圆柱面，内孔表面，深槽表面，圆弧面和球面等各种零件表面的粗糙度进行测试，并实现表面粗糙度的形状、轮廓等参数测量，还能测量工件的TP台阶。仪器使用方便，测量精度高重复性稳定。
仪器配有电脑及专用测量软件，运用先进的无噪声机械定位装置，可选定被测零件的不同位置，设定各种测量长度进行自动测量，评定段内采样数据达3000个点。所有的测量数据和曲线可在屏幕显示或打印输出，所以在汽车配套行业、机械、模具加工、科研单位、大专院校等各大行业中广泛使用。
仪器符合国家标准GB/T3505-2000, GB/T6062-2001, GB/T10610-1998,以及国际标准ISO5436, ISO11562的要求。
技术规格

型号	JB-4C
测试参数	Ra,Rz,Rt,RS,RSm,Rp,Rv,Rmax,Rq,D,Pt, Lr,Ln,RSk,RΔq,Δa,λq,λa,R3t,Rt1,Rt2,Rt3,RT4,rt5等，Rmr(Tp)曲线
轮廓图形的垂直放大倍率	10，20，50，100，200，500，1000，2000，5000，10000，20000，50000，100000，200000，500000或自动
粗糙度测量范围	Ra 0.01 – 50 µm
取样长度	L: 0.08 ,0.25, 0.8,2.5 mm
评定长度	Ln:1L,2L,3L,4L,5L可任选
仪器评定取样	4000点
分辨率	0.001 µm
示值误差	± 5 %
测量重复性	± 3 %
测量工件最大高度	300mm
传感器可测	平面、斜面、内孔表面、外圆柱面、深槽表面，圆弧面，球面等各种零件的表面粗糙度.
天然金刚石触针	标准型,高度<8mm 小孔型 触针半径:2um,测力: 4 mN
驱动箱的滑行速度	2mm/s
驱动箱升降形式	自动升降
移动速度	0.5 mm/sec
线性区	垂向640 um
台阶和Pt测量范围	100 um
分辨力	0.1 um
轴向测量范围	60 mm
轮廓图形	直接轮廓，滤波轮廓
轮廓图形的X、Y放大比	自动选定
滤波器	ISO 2CR滤波器
小孔测量范围	≥ Ø5 mm
X-Y工作台	旋转角度±10? X-Y移动范围15 mm
轴承内外圈尺寸	内圈最大外径280mm 外圈最小孔径12mm 厚度≤160 mm
打印纸规格	A4纸
操作系统	WinXP
仪器电源	220 VAC ±10%, 50Hz
大理石工作台尺寸	640×400×100mm
仪器毛重	150 kg

仪器标准配置清单
1.支柱及大理石底座1件
2.控制器1件
3.驱动装置1件
4.传感器1件
5.X-Y工作台1套
6.V型台1块
7.A/D转换卡1块
8.信号线1根
9.信号控制线1根
10.标准型触针1根
11.小孔型触针1根
12.粗糙度样板1块
13.测量软件及安装盘1套
14.联想商用电脑及惠普喷墨打印机1套
