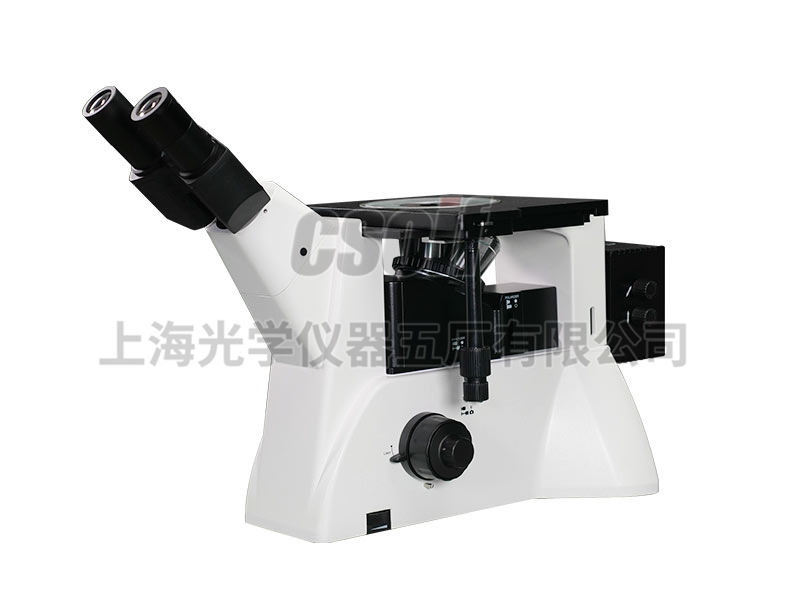

4XC20BD明暗场金相显微镜

型号:	4XC20BD
产地:	上海

索取资料及报价

产品介绍

4XC20B/4XC20BD倒置金相显微镜（无限远/明/暗场）
一、特点

三目倒置金相显微镜采用优良的无限远光学系统与模块化的功能设计理念，可以方便升级系统，实现偏光观察、暗场观察等功能。紧凑稳定的高刚性主体，充分体现了显微镜操作的防振要求。符合人机工程学要求的理想设计，使操作更方便舒适，空间更广阔。适用于金相组织及表面形态的显微观察，是金属学、矿物学、精密工程学研究的理想仪器。

	观察系统：铰链式双目观察镜筒，45˚倾斜，操作时不需要长时间低头或平视观察，使操作者的颈与肩部得到有效释放。平场广角目镜视场数可达Φ22mm，使目镜观察更为广阔、舒适，可适配橡胶眼罩。
	机械载物台：机械移动载物平台，内置可旋转圆形载物台板，板中设置的异形观察窗口适合于不同规格试样的显微观察，在进行偏光观察时可旋转圆形载物台板，以满足偏光镜检的要求。
	照明系统：采用柯勒照明方式，孔径光栏与视场光栏可通过拨盘进行孔径大小调整，调节顺畅舒适。选配的起偏器可360度调整偏振角，以观察不同偏振状态下的显微图像。可选配明暗视场照明器，快速升级产品系统功能。可选择12V30W与12V50W卤素灯照明。
	暗场观察：配置高品质的明暗视场物镜与暗视场照明装置，对照明系统的有害光线进行有效消除，使暗视场的成像效果得到了明显提高。（4XCBD适配）
	摄影摄像观察：后置式摄影摄像接口设计，使摄影摄像附件不再干扰目镜观察。采用100%通光，适用于低照度的显微摄影摄像。

数码摄影实拍效果图：

二、技术规格

目镜	大视野 WF10X(视场数Φ22mm)
无限远平场消色差物镜	4XCB （配明场物镜）		PL L10X/0.25 工作距离：5 mm
			PL L20X/0.40 工作距离：8.80 mm
			PL L50X/0.70 工作距离：3.68 mm
			PL L100X/0.85（干式）工作距离：0.40 mm
	4XCBD （配明/暗场物镜）		PL L5X/0.12 BD 工作距离：8.05 mm
			PL L10X/0.25 BD 工作距离：7.86mm
			PL L20X/0.40 BD 工作距离：7.23mm
			PL L50X/0.70 BD 工作距离：1.75mm
目镜筒	45˚倾斜,瞳距调节范围53～75mm.
调焦机构	粗微动同轴调焦,带锁紧装置，微动格值：2μm.
转换器	五孔(内向式滚珠内定位)
载物台	机械移动载物台，外形尺寸：242mmX200mm，移动范围30mmX30mm.
	圆形可旋转载物台板尺寸：最大外径Ф130mm，最小通光口径小于Ф20mm.
照明系统	4XCB	6V30W卤素灯，亮度可调6V30W
	4XCBD	12V50W卤素灯，亮度可调12V50W
	内置视场光阑、孔径光阑与拉板式起偏器
	配磨砂玻璃，黄、绿、蓝滤色片
选配件	目镜			分划目镜10X（Φ22mm）
	物镜	4XCB		明场物镜 5X、40X、60X、80X、100X（油Oil)
		4XCBD		明/暗场物镜 40X、60X、80X、100X
	CCD接头			0.5X、1X
	数码摄像头			USB输出： 300/500/800/1000万像素
