型 号

STX-201

STX-202A

STX-202AQ

STX-203

线速度（max）

3.9m/s

1.4m/s

1.4m/s

2m/s

切割线总长度

进口环形线

（约840mm）

20m

20m

45m

张紧结构形式

弹簧张紧

气动张紧

气动张紧结构形式

气压调节范围

-

0.1-0.5Mpa

Z轴行程

-

≤60mm

≤63mm

切割尺寸（max）

52mm

50mm

53mm

切割线使用直径

小于0.45mm

＜0.45mm

Z轴进给形式

重力进给

自动进给

Y轴进给示形式

手动千分尺进给

自动进给

手动角位台调节范围

±20°

-

手动角位台调节精度

10′

-

手动转台调节范围

0-360°

-

手动转台调节精度

5′

-

电动角位台调节范围

-

±10°

电动角位台重复定位精度

-

±8″

电动转台调节范围

-

0-360°

电动转台重复定位精度

-

＜0.02°

样品重量（max）

4kg

Y轴行程

≤50mm

Y轴进给示值精度

0.01mm

防水结构形式

敞开式

半封闭式

全封闭式

结构形式

闸刀切割结构

型材框架结构

型材钣金结构

外形尺寸（长x宽x高）

761x295x373mm

414x500x750mm

821x843x1052mm

重量

25kgs

40kgs

50kgs

功能用途

1、陶瓷材料：氧化铝陶瓷、氧化锌陶瓷、氧化锆陶瓷、靶材陶瓷、蜂窝陶瓷、半导体陶瓷、导电陶瓷、不导电陶瓷等；

2、晶体材料：石墨、硅晶体（太阳能多晶硅、单晶硅）、蓝宝石、氧化铝晶体、红外玻璃晶体、氧化铝晶体、碳化硅晶体、碘化铯晶体等；

3、玻璃材料：硫系玻璃、光学玻璃、石英玻璃、红外玻璃、玻璃管等；

4、金属材料：铁、铝、铜、钛合金、镁合金等金属及合金、有色金属（硫化锌、铁氧体）等；

5、复合材料：PVC板、碳纤维复合材料、玻璃纤维复合材料等

6、岩石材料：天然岩石、玉石、陨石、裴翠、玛瑙等精密切割，各类高价值材料的精密切片；地质光片、地质薄片（沉积岩、岩浆岩、变质岩、矿石）等开方切片。

7、热电材料：碲化铋，碲化铅、硅锗合金等

8、红外光学材料：硒化锌、硫化锌、硅、锗等晶体

9、生物医学材料： 生物塑化标本切片（人体动物器官、颌骨软硬组织联合切片、种植体观察、牙齿冠桥，牙齿等组织学标本） ；骨科软硬组织联合切片（股骨、髋关节、椎体等鲜活组织和硬组织、带植入物的骨组织学样本等）；心脑血管支架切片，结石切片等医学组织切片；

......

注：材料硬度小于金刚石线的均可进行精密切割。

标准配件

1

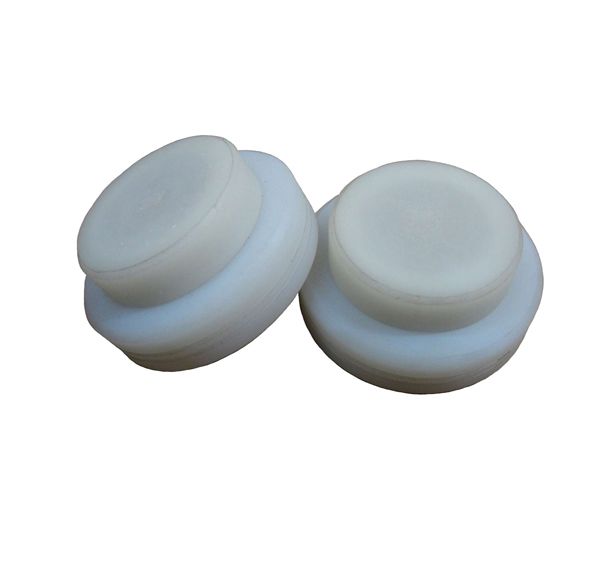

张紧轮

2个

2

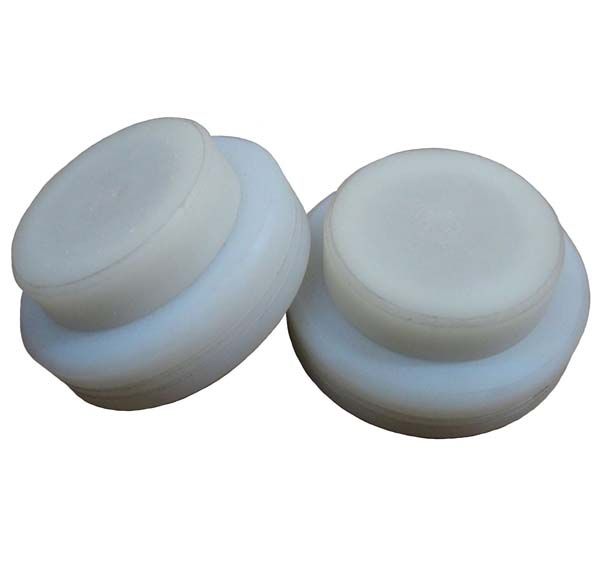

导向轮

2个

3

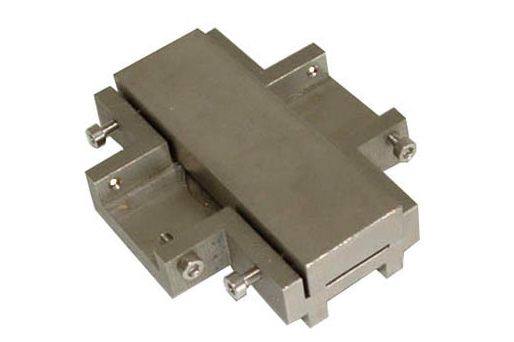

十字夹具

1套

4

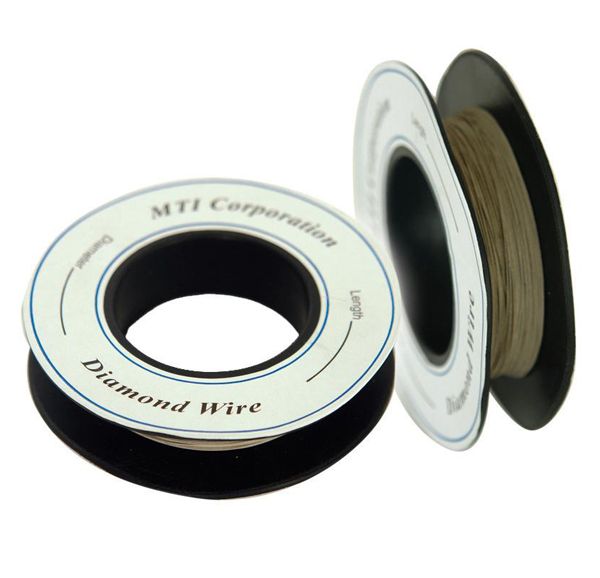

金刚石线

3卷

5

水泵

1个

6

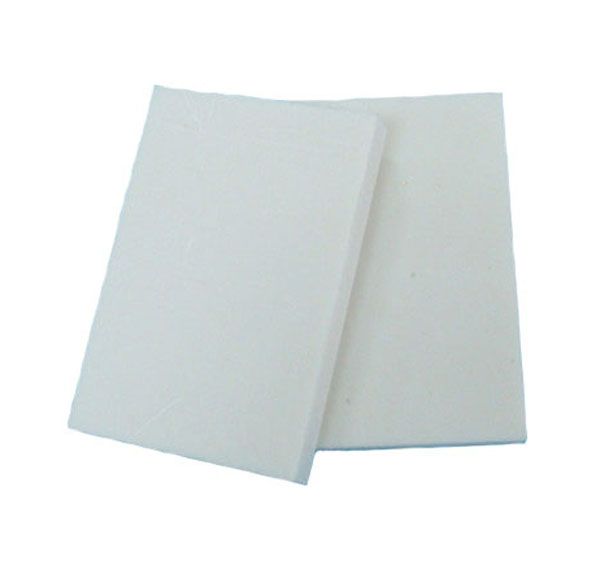

树脂陶瓷块

2块

7

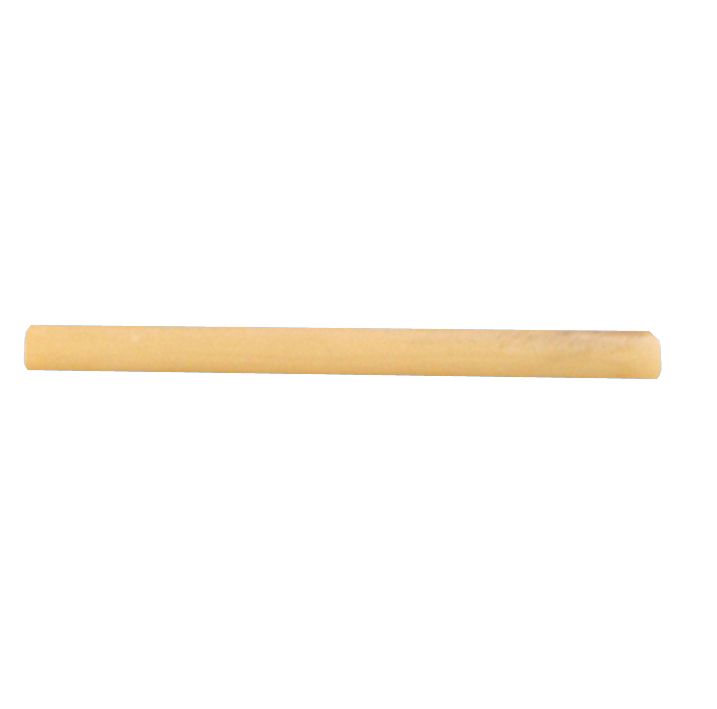

石蜡棒

4根

可选配件

1、金刚石线

（Ø0.125mm、Ø0.25mm、Ø0.35mm、Ø0.42mm适用于STX-202AQ）；

（Ø0.35mm、Ø0.42mm适用于STX-202A、STX-203）

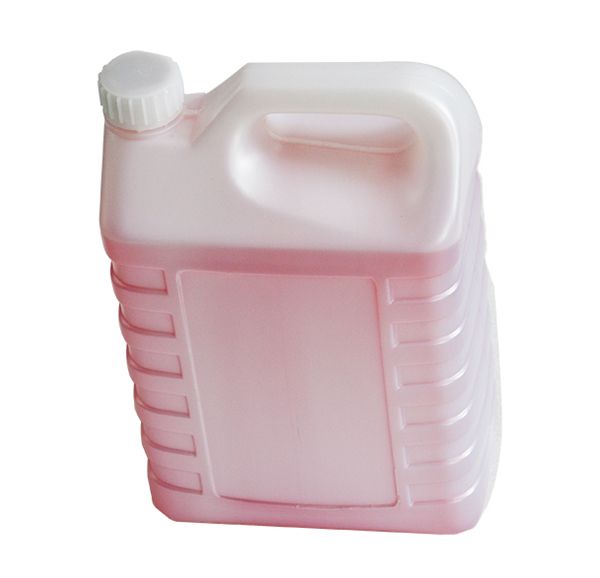

2、切割专用油

3、地质薄片切割夹具‍

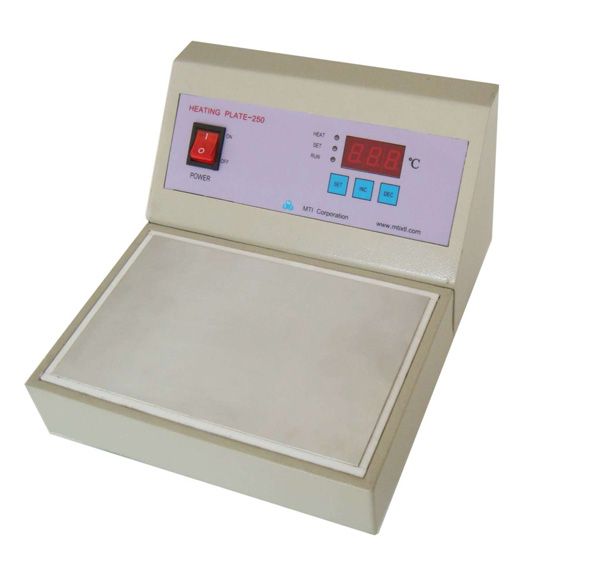

4、MTI系列加热平台

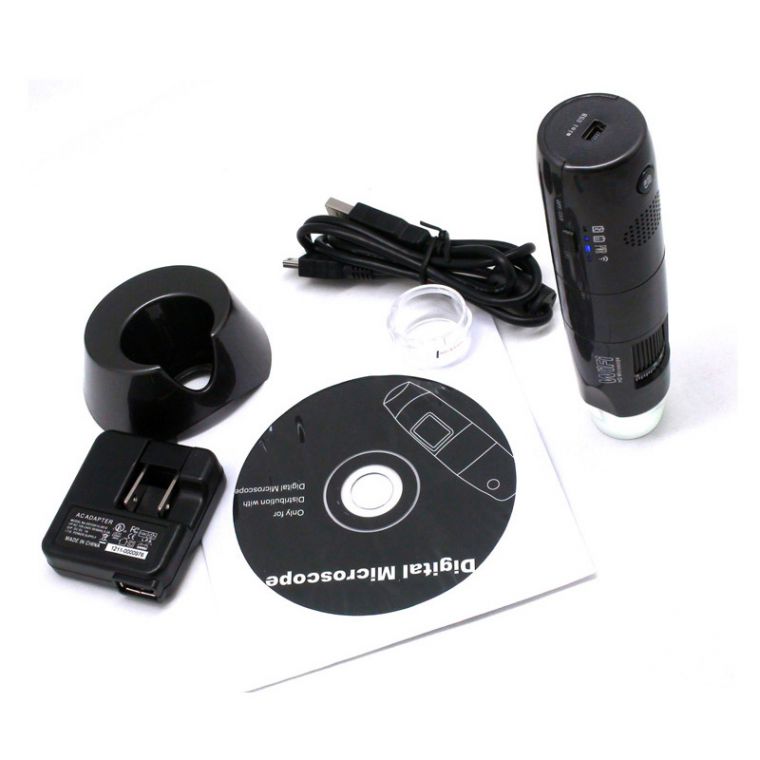

5、便携式显微镜（3R无线数字显微镜）

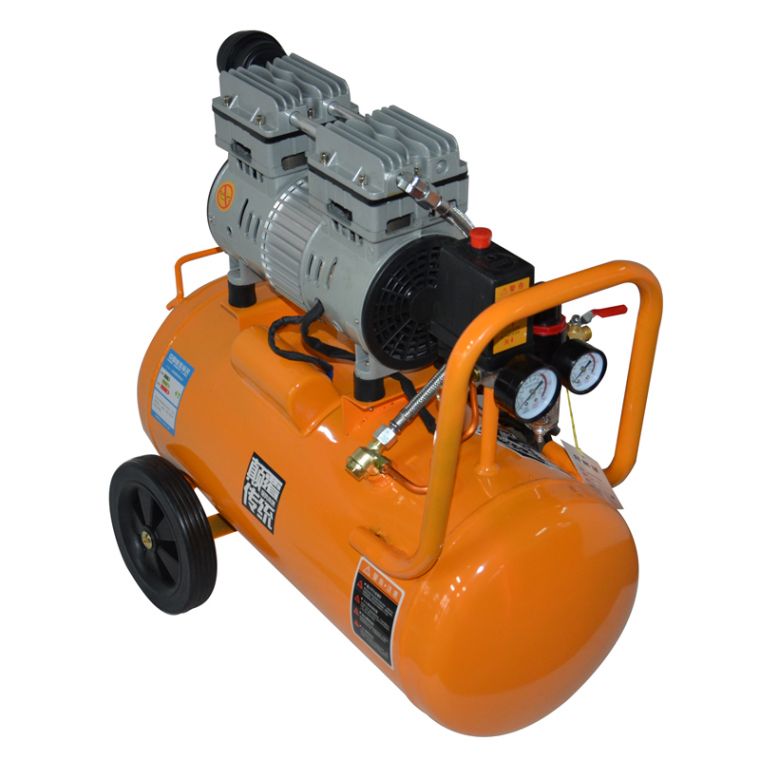

6、静音无油空气压缩机

7.DX-100单晶定向仪
