产品名称

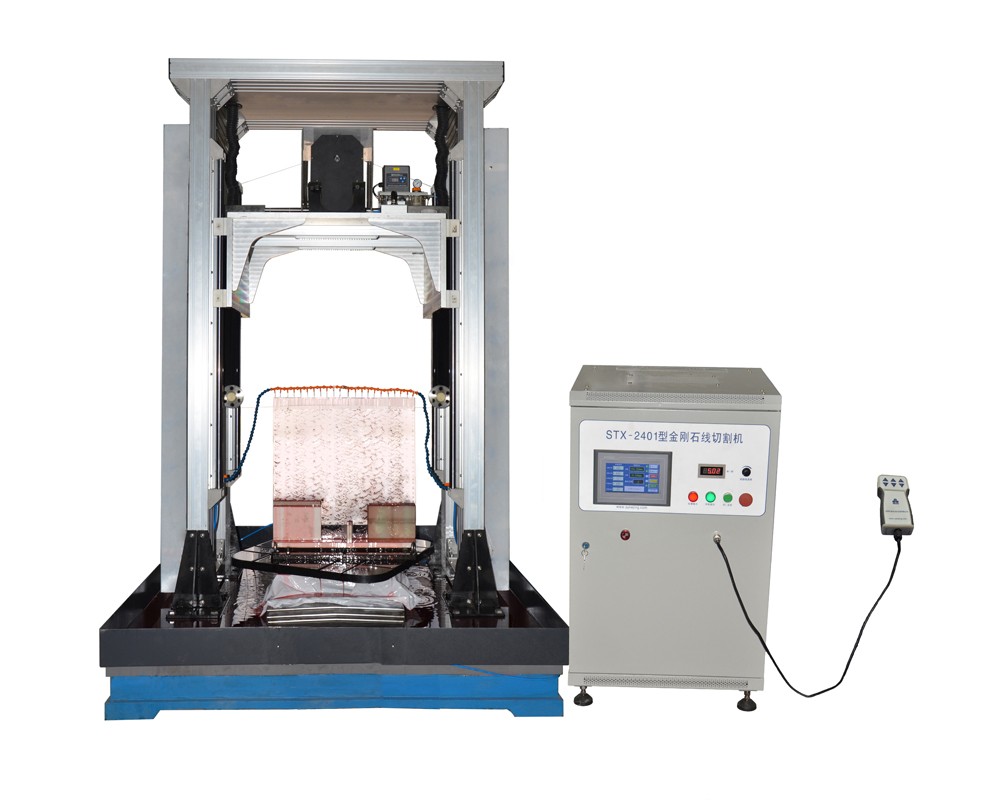

STX-2401全自动金刚石线切割机

产品型号

STX-2401

主要特点

1、切割尺寸可达24"。（max）

2、主电机带动金刚石切割线向下做定速移动，材料固定在工作台上不动，确保切割的稳定。

3、工作台可手动或通过程控进行360°旋转调整。

4、采用气动张紧系统，使用进口气动元件，使张紧力更加稳定可靠。

5、PLC程序控制系统及大尺寸触屏，使操作简单快捷。

6、可根据您的需要设计各种配用工装卡具。

功能用途

1、陶瓷材料：氧化铝陶瓷、氧化锌陶瓷、氧化锆陶瓷、靶材陶瓷、蜂窝陶瓷、半导体陶瓷、导电陶瓷、不导电陶瓷等；

2、晶体材料：石墨、硅晶体（太阳能多晶硅、单晶硅）、蓝宝石、氧化铝晶体、红外玻璃晶体、氧化铝晶体、碳化硅晶体、碘化铯晶体等；

3、玻璃材料：硫系玻璃、光学玻璃、石英玻璃、红外玻璃、玻璃管等；

4、金属材料：铁、铝、铜、钛合金、镁合金等金属及合金、有色金属（硫化锌、铁氧体）等；

5、复合材料：PVC板、碳纤维复合材料、玻璃纤维复合材料等

6、岩石材料：天然岩石、玉石、陨石、裴翠、玛瑙等精密切割，各类高价值材料的精密切片；地质光片、地质薄片（沉积岩、岩浆岩、变质岩、矿石）等开方切片。

7、热电材料：碲化铋，碲化铅、硅锗合金等

8、红外光学材料：硒化锌、硫化锌、硅、锗等晶体

9、生物医学材料： 生物塑化标本切片（人体动物器官、颌骨软硬组织联合切片、种植体观察、牙齿冠桥，牙齿等组织学标本） ；骨科软硬组织联合切片（股骨、髋关节、椎体等鲜活组织和硬组织、带植入物的骨组织学样本等）；心脑血管支架切片，结石切片等医学组织切片；

......

注：材料硬度小于金刚石线的均可进行精密切割。

技术参数

1、电源：220V 50Hz

2、整机功率：＜4100w

3、主轴伺服电机功率：2kw

4、Y、Z、R轴进给电机品牌：松下伺服电机

5、控制方式：PLC，触摸屏

6、显示方式：数字显示

7、安全装置：断线自停、急停开关

8、切割线总长：≤270m

9、切割线直径：≤0.45mm

10、切割线运丝速速：0-8m/s内可调

11、Z轴行程：≤680mm

12、Y轴行程：≤650mm

13、Y轴进给示值精度：0.01mm

14、Z轴进给速度：1mm/min-150mm/min

15、切割速度：0.05-30mm/min

16、张紧方式：气动张紧，允许使用气压调节范围0.1-0.4MPa

17、导向轮切线间距可调范围：900-530mm

18、上线器扭矩可调范围：0-2.4N.m

19、工作台尺寸：700mm×700mm

20、工作台转角：0-360°

21、工作台旋转定位精度：±0.1°

22、切割样件尺寸：Ø600mm×650mm（max）

23、工作台载重：600KG（max）

产品规格

尺寸：2082mm×1500mm×2481mm；净重：约1600kg

标准配件

1

金刚石线

1卷（2500m）

2

遥控器

1个

3

冷却循环水箱

1个

含水泵、水管及接头

4

防水罩

1套

用于机身两侧及绕丝筒处

5

上线器

1套

可选配件

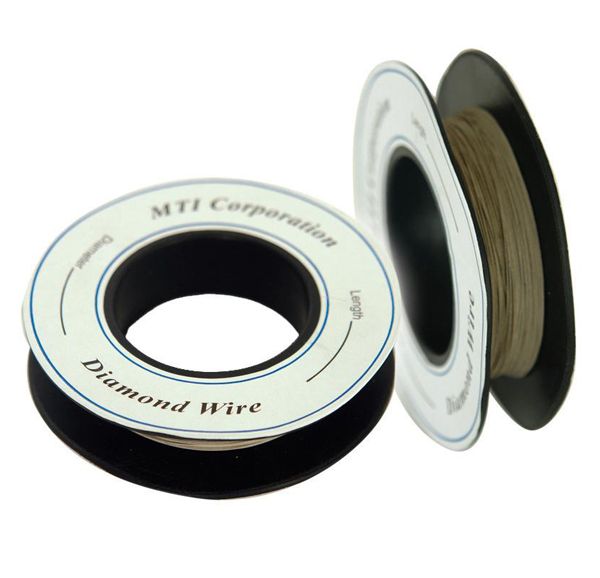

1、金刚石线

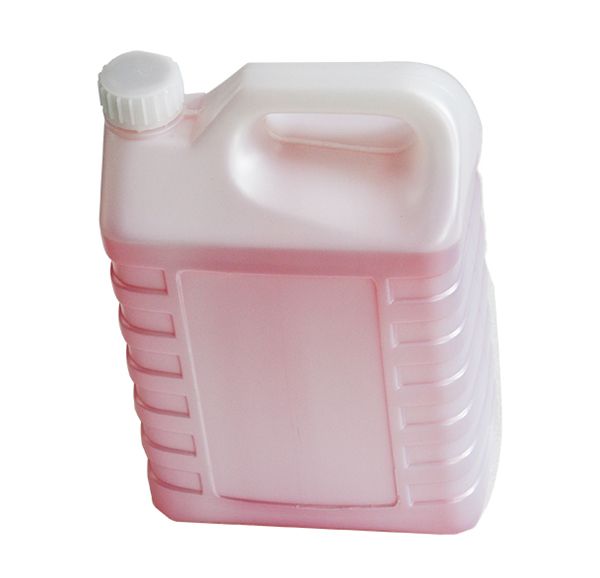

2、切割专用油

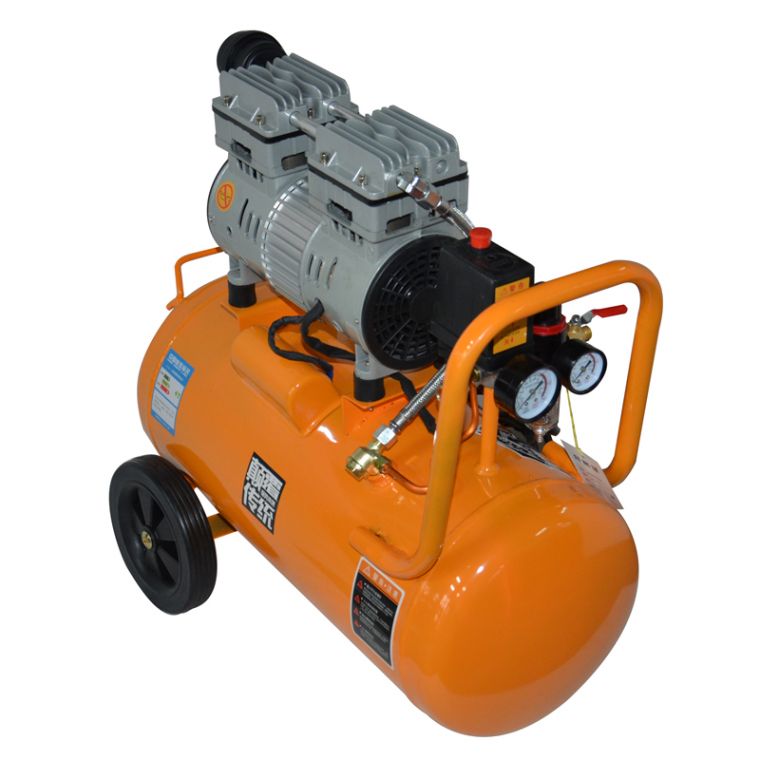

3、静音无油空气压缩机

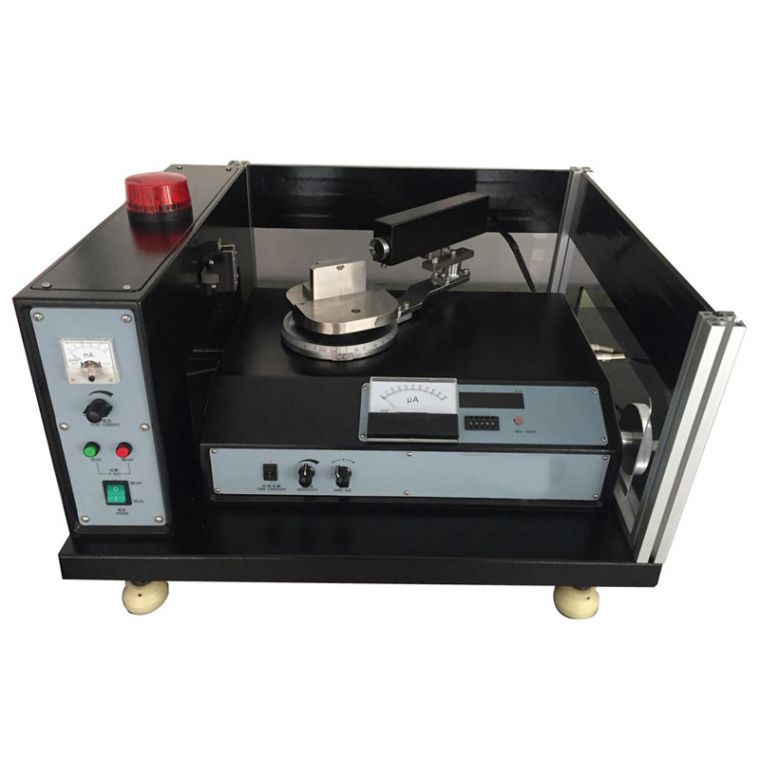

4、DX-100单晶定向仪
