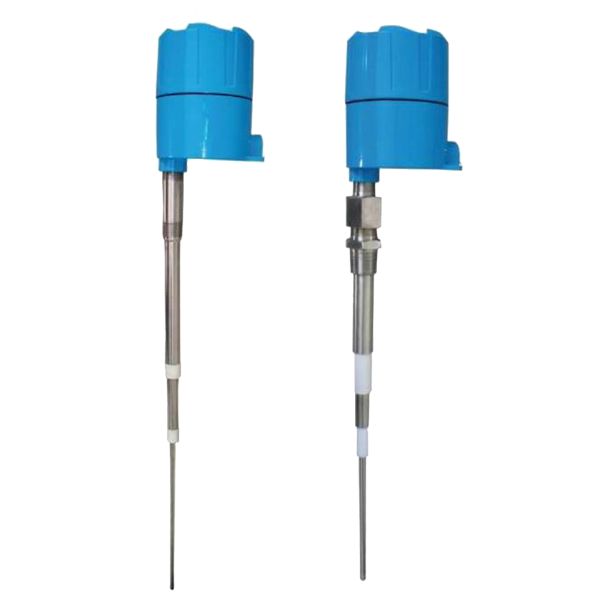

SD-3010系列射频导纳物位开关
产品介绍
SD-3010系列通用型点位控制仪表，产品适用于限位控制和报警，适用于绝大多数应用场合。仪表广泛应用工业和民用现场，无论室内和户外，本仪表相对其他形式仪表对现场安装条件无特别要求。 SD-3010系列为通用型点位控制仪表，仪表由一个电路单元，一套防爆外壳和杆式或缆式传感元件(亦称传感器或探头)组成，传感器可选多种材质，可整体或分体型安装。整体安装指将电路单元和传感元件配置在一个防爆外壳上，分体型安装指电路单元和传感元件分别配置在两个独立的。 项 目 | 技术参数 | 输出信号 | DPDT继电器(双刀双掷) | 触点电容 | 250VAC：1A有感，3A无感 | 供 电 | 185-255VAC，50/60Hz(标准) | 95-135VAC，50/60Hz(可选) | 18-30VDC(标准) | (2W最大) | 分 辨 率 | 0.2pF或更小 | 重 复 性 | ＜1mm(0.04″)(导电物料) | ＜20mm(0.79″)(绝缘物料) | 负载电阻能力 | 屏蔽端到地之间150Ω | 报警方式 | 可现场设置为HLFS(高位报警及其保障保险方式)或LLFS(低位报警及其故障保险方式) | 报警灯输出 | 红灯—物位报警;绿灯—物位正常 | 环境温度 | -40～+75℃(-40～167oF) | 储存温度 | -40～+75℃(-40～167oF) | 响应时间 | ＜0.5秒 | 延时 | 1～55秒(可选) | 安全栅 | 内置限流，四重限压防护安全栅 | 静电火花防护 | 对于来自1.5米(59″)以为的其它外露传感元件，电缆或输出线路功率为5W的射频 |
| 干扰，该变送器电路具有防护功能 | 探头长度 | 0.457m(18″)(标准) | 0.1m(3.9″)～20m(787.4″)(可选) | 电缆长度 | 5m(197″)(标准)，0.1(3.9″)50m(1968.5″)(可选) | 电缆接口 | M20×1.5(电缆直径要求小于12mm,0.47″)(可选3/4″NPT) | 过程连接 | NPT螺纹安装，法兰或任角度安装 | 安装 | 可选垂直，水平或任角度安装 | 外壳防护 | 符号IP67防护标准 | 防爆等级 | Exia IICT4 |
| |
