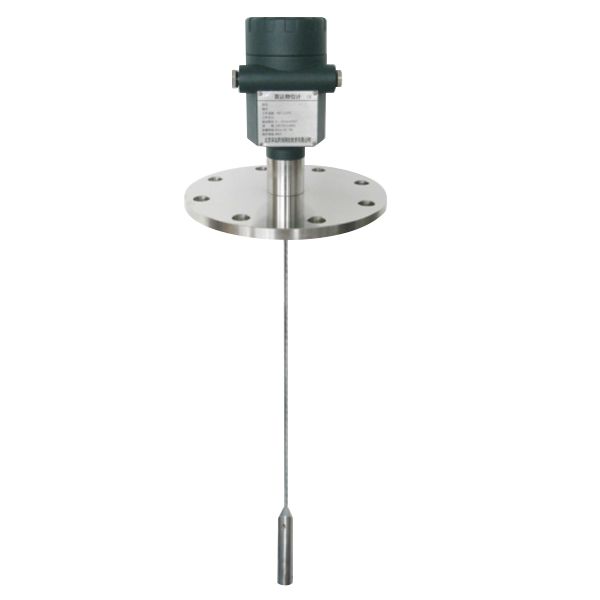

SDFLEX60系列导波雷达物位计
产品介绍
导波雷达SDFLEX61、SDFLEX62、SDFLEX63是基于时间行程的测量仪表，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。探头发出高频脉冲并沿缆式探头传播，当脉冲遇到物料表面时反射回来被仪表内的接收器接收，并将距离信号转化为物位信号。 · 可以测量介电常数大于等于1.4的任何介质。 · 用于测量粘度≤500cst而且不容易产生粘附的介质。 · 杆式雷达最大量程可以达到6米。 · 对蒸汽和泡沫有很强大的仰制能力,测量不受影响。 · 对于介电常数比较小的液位物料可以采用双杆式测量方式，以保障良好的准确测量。 | 项 目 | 技术参数 | | 参 数 | 工作频率：100MHZ-1.8GHZ | | 测量范围：缆式：0-30m;双杆式：0-6m | | 重复性：±2mm | | 分辨率：1mm | | 采样：回波采样55次/S | | 响应速度：＞0.2S(根据具体使用情况而定) | | 输出电流信号：4-20mA | | 精度：＜0.1% | | 通讯接口 | HART通讯协议 | | 过程连接 | G11/2A 法兰DN50,DN80,DN100,DN150 | | 过程压力 | -1-20bar | | 电 源 | 电源：24VDC(±10%),纹波电压：1Vpp 耗电量：max22.5mA | | 环境条件 | 温度-40℃～+70℃ | | 外壳防护等级 | IP67 | | 防爆等级 | EXia II CT6 | | 两线制接线 | 仪表供电和信号输出共用一根两芯屏蔽电缆线 | | 电缆入口：2个M20*1.5或1/2NPT(电缆直径5--9mm) |
| |
