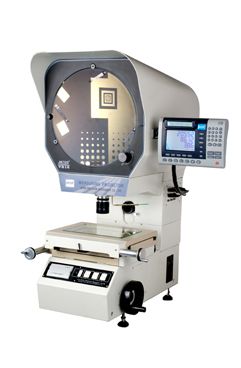

JTVB16-2515A测量投影仪
| 型号: | JTVB16-2515A | | 品牌: | 嘉腾 | | 产地: | 东莞 | | 仪器产地: | 国产测量投影仪 |
产品介绍
【简 介】VB16系列立式测量投影仪杰出的光学性能，超亮高解析度直径400mm磨砂投影屏，有30/60/90度刻度线，明亮的表面照明配件，并配有半反透和可选的绿色过滤器。
仪器用途：
VB16系列立式测量投影仪被广泛应用于五金、冲压、精密塑胶、端子、模具、螺丝等。可高效率检测各形状复杂工件的轮廊尺寸及表面尺寸。
仪器特点：
VB16系列立式测量投影仪杰出的光学性能，超亮高解析度直径400mm磨砂投影屏，有30/60/90度刻度线，明亮的表面照明配件，并配有半反透镜和可选的绿色过滤器。VB16系列立式测量投影仪为投影筒升降方式，可承受超重荷的精密部件，而不影响其测量精度，准流线型豪华外观设计，并配备功能强大外形美观的DP100数据处理器。 VB16系列立式测量投影仪 技术参数: VB16系列测量投影仪型号 | JTVB16-2515A | 工
作
台 | 金属台面尺寸(mm) | 408×308 | | 玻璃台面尺寸(mm) | 3305×197 | | X坐标行程(mm) | 250 | | Y坐标行程(mm) | 150 | | Z坐标行程(mm) | 100 | | 外形尺寸(mm) | 868×556×1163 | | X、Y、Z数显解析度 | 0.0005mm | | X、Y坐标示值误差 | ≤(3+L/200)μm | 投
影
屏 | 投影屏尺寸(mm) | ￠425mm,使用范围≥￠400mm(刻有米字线) | | 投影旋转范围 | 0～360° | | 旋转角度数显解析度 | 1′或0.01° | 物
镜 | 放大倍数 | 10X（标配） | 20X（选配） | 50X（选配） | 100X（选配） | | 物方视场(mm) | ￠40 | ￠20 | ￠8 | ￠4 | | 物方工作距离(mm) | 103.9 | 92.1 | 65.7 | 35.0 | | 测量最大高度(mm) | 90 | | 数据处理系统 | DP100多功能数据处理系统，全中文显示可做多点采样，座标旋转，点、线、距离，角度检测RS-232数据输出 | | 仪器照明 | 透射与反射照明光源为24V/150W卤素灯（带照明光线） | | 仪器电源 | 110V/220V(AC)，50/60Hz，总功率400W | | 冷却方式 | 强制风冷(3轴流风扇) |
| |
