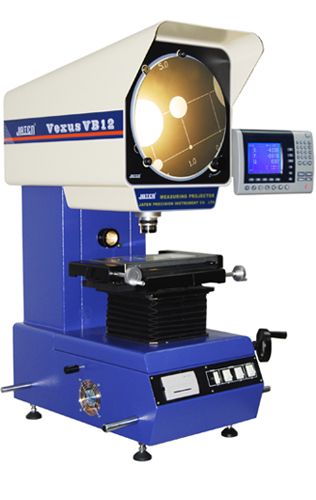

VB12型测量投影仪
| 型号: | JTVB12-1550/JTVB12-2010 | | 品牌: | 嘉腾 | | 产地: | 东莞 | | 仪器产地: | 国产测量投影仪 |
产品介绍
【简 介】VB12系列测量投影仪物镜成像清晰，放大倍率准确。在透射光照明下，轮廓测量误差小于0.08%；座标测量示值误差可达(3+L/200)μm。
仪器用途：
VB12系列测量投影仪被广泛应用于五金、冲压、精密塑胶、端子、模具、螺丝等。可高效率检测各形状复杂工件的轮廊尺寸及表面尺寸。
仪器特点：
VB12系列测量投影仪光学系统品质优良，物镜成像清晰，放大倍率准确。在透射光照明下，轮廓测量误差小于0.08%；座标测量示值误差可达(3+L/200)μm，L为被测长度(单位：mm)；VB12系列测量投影仪配有专用微型打印机和脚踏开关，数据输出和采样十分方便，工件影像可以是全正像也可为倒像。VB12系列测量投影仪Z轴升降采用导轨的传送方法，提高了其机身的稳定性及耐久性，VB12系列测量投影仪成像清晰、放大倍率准确。 立式测量投影仪 仪器规格参数： 型号 | VB12系列测量投影仪 | JTVB12-1550 | JTVB12-2010 | 工
作
台 | 金属台面尺寸(mm) | 340×152 | 350×170 | | 玻璃台面尺寸(mm) | 196×96 | 246×120 | | X坐标行程(mm) | 150 | 200 | | Y坐标行程(mm) | 50 | 100 | | Z坐标行程(mm) | 100（调焦） | | 坐标示值误差(um) | 3+L/200 | | X、Y坐标数显解析度 | 0.0005mm | | 外形尺寸(长×宽×高) | 785×575×1136mm | 785×575×1136mm | 投
影
屏 | 投影屏尺寸(mm) | ￠330mm,使用范围>￠300(刻有米字线) | | 投影旋转范围 | 0～360° | | 旋转角度数显解析度 | 1′或0.01° | | 测量最大高度(mm) | 90 | 物
镜 | 放大倍数 | 10X（标配） | 20X（选配） | 50X（选配） | 100X（选配） | | 物方视场(mm) | ￠30 | ￠15 | ￠6 | ￠3 | | 物方工作距离(mm) | 77.7 | 44.3 | 38.4 | 25.3 | | 测量最大高度(mm) | 90 | | 数据处理系统 | DP300多功能数据处理系统，全中文显示可做多点采样，座标旋转，点、线、距离，角度检测RS-232数据输出 | | 仪器照明 | 透射与反射照明光源为24V/150W卤素灯（带照明光线） | | 仪器电源 | 110V/220V(AC)，50/60Hz，总功率400W | | 冷却方式 | 强制风冷(3轴流风扇) | | 仪器配件 | 微型打印机、光学寻边器等 | | 建议工作台尺寸及承重 | (长宽高：1000×550×630mm) >250kg |
| |
