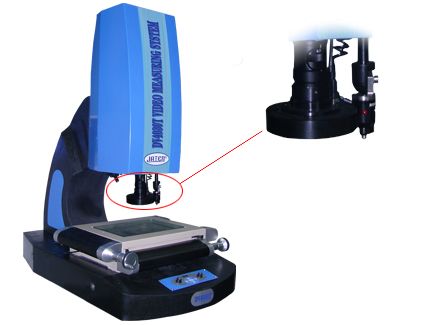

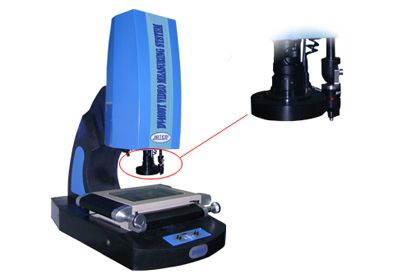

DV型经济型三次元测量仪

产品介绍

应用领域：
DV系列经济型三次元测量机适用于以二坐元及三坐元(三坐标)测量为目的的一切应用领域，在机械、电子、仪表、塑料等行业被广泛应用。

仪器简介：

DV系列经济型三坐标测量仪又称三次元测量仪.造型新颖，基座及支撑部位全采用大理石，极大的增强工作状态的稳定性，为被测量工件要求精度提供保障。

仪器特点：

● 带红外线定位指示灯，便于寻找被测工件部位；
● 配四驱可选择调节反射灯，对于分区域测量具有巨大帮助；
● 采用大理石主体平台，增强机构的稳定性，更有效保障测量精度；
● 标配非接触式测高功能；
● Z轴测高行程可达250mm，扩大了可测范围；

三次元测量机-型号	DV-2515T	DV-3020T	DV-4030T
金属台面尺寸(mm)	408×308	458×358	458×558
玻璃台面尺寸(mm)	306×196	250×350	450×350
运动行程(mm)	250×150	300×200	400×300
外形尺寸(mm)	929×612×1082	930×670×1100	1080×770×1110
放置台负载/尺寸	≥450kg，长宽高尺寸：1120×730×780mm		≥500kg长宽高尺寸：1250×900×780mm
Z轴升降行程	250mm
X、Y、Z数显解析度	0.0005mm
X、Y坐标示值误差	≤(3+L/200)μm
影像系统	摄像机：高分辫率CCD彩色摄像机；变焦物镜倍率：0.7～4.5X 视频总倍率：30～230X（配2X物镜时，总视频放大倍率可达到440X）
电源	AC 220V±10％ 50Hz
测量功能	多功能数据处理器可测量点、线、圆、弧、圆心距、角度摆正等
