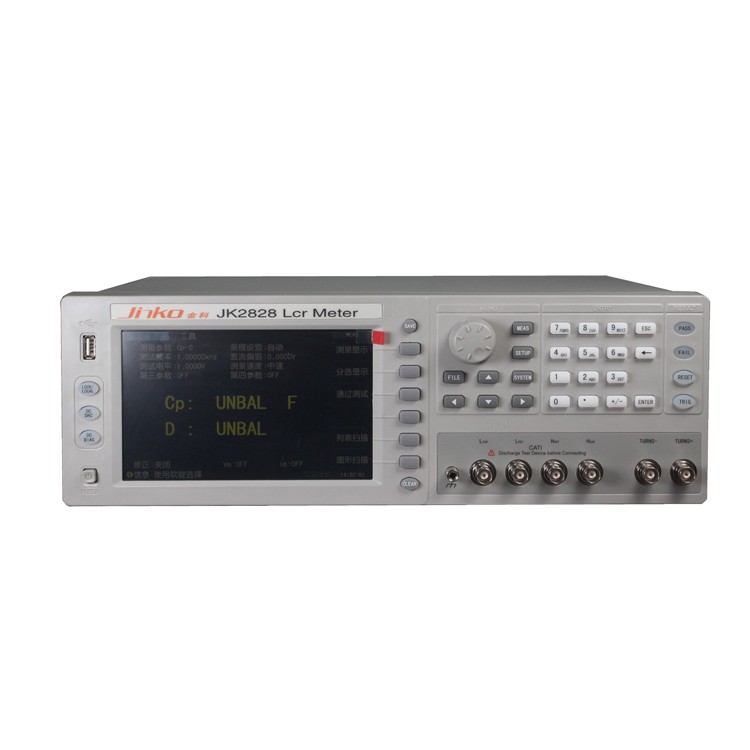

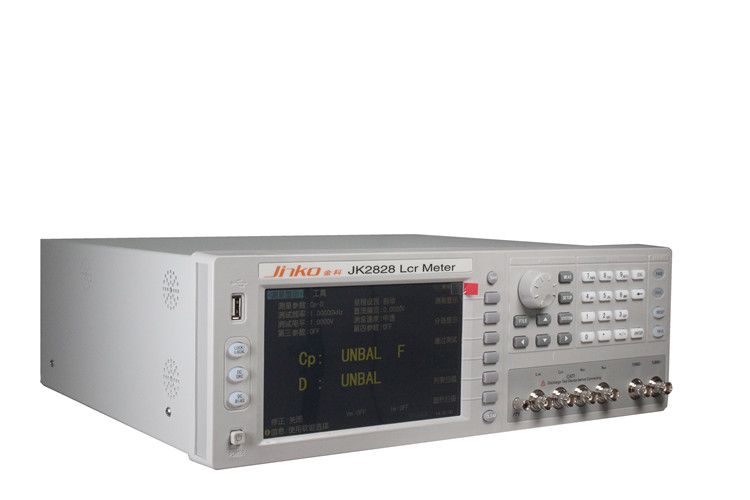

JK2828精密数字电桥
产品介绍

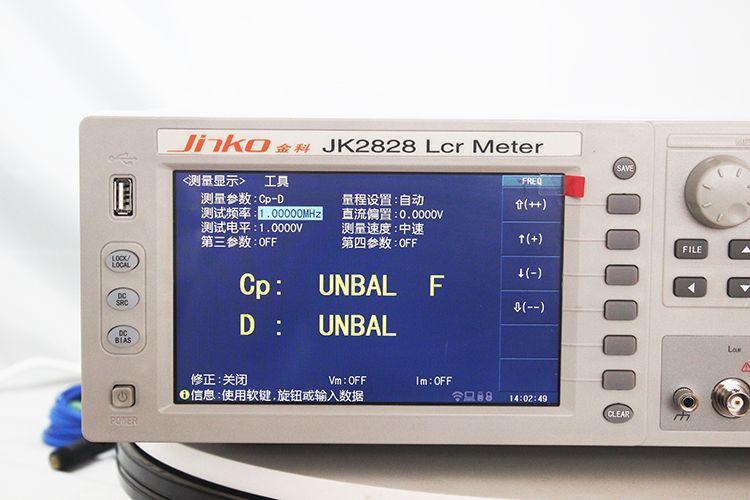

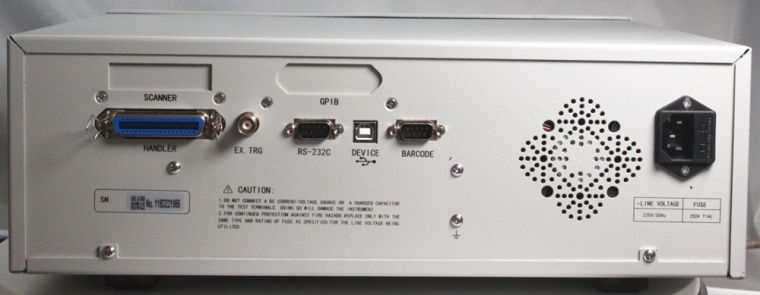

JK2828高精密数字电桥是一种用于各种电子元器件检验的多功能元件参数测试仪。采用7英寸800x480彩色TFT LCD显示器。高速、稳定。 20Hz-1MHz多频率点以及0.05%的精度可满足生产线品质把控、进货检验及实验室测量等要求。 性能特点： ■ 全新32位核心处理器，数据完全比对国外一流设备 ■ 7英寸真彩TFT显示器 ■ 20 Hz－1MHz测试频率 ■ 0.05%的基本测量准确度，测试速度快(75次/秒) ■ 图形扫描分析功能，支持频率/电平/偏置扫描，洞察被测件特性。 ■ 多参数测试功能。 ■ 测试电压或电流的自动电平控制ALC功能 ■ 30 Ω, 50 Ω,100 Ω,10/CC四种不同信号源输出阻抗 ■ 内建比较器, 10档分选及档计数功能 ■ 10点列表扫描功能 ■ 内部100组设定文件，U盘500组测试文件保存或调用 ■ 0V, 1.5V及2V内部直流偏置电压 ■ 可选±5V（±100mA）直流偏压源或1A直流偏流源 ■ 可通过U盘来实现仪器软件版本的升级和更新 ■ U盘拷屏、实时数据保存,可支持格式FAT16, FAT32文件系统 ■ 标配RS232C、USB HOST、USB DEVICE、HANDLER、耳机接口，脚踏开关接口; 选配GPIB、LAN 技术参数： 型号 | JK2828 | 测试频率 | 20 Hz－1MHz | 测试参数 | | Z|, |Y|, C, L, X, B, R, G, D, Q, θ,DCR | 基本测量准确度 | 0.05% | 等效电路 | 串联, 并联 | 数学功能 | 绝对值偏差, 百分比偏差 | 量程方式 | 自动, 保持, 手动选择 | 触发方式 | 内部, 手动, 外部, 总线 | 测量速度（≥1kHz） | 快速: 75次/秒, 中速: 12次/秒, 慢速: 3次/秒 | 平均次数 | 1—255 | 延时时间 | 0—60s, 以1ms步进 | 校准功能 | 开路/ 短路/ 负载 | 列表扫描 | 10点列表扫描功能 | 显示方式 | 直读，Δ，Δ%，V/I（被测电压/电流监视） | 显示器 | 800×480 RGB7英寸16: 9 TFT LCD显示器 | 测试信号 | 输出阻抗 | 30 Ω, 50 Ω,100 Ω, 10 /CC可选择 | 测试信号电平 | 正常：5 mV－2 V 准确度：10%，1 mV步进 恒电平：10 mV－1 V准确度：5%，1 mV步进 | 直流 偏置源 | 内部 | 0V，1.5V，2V，准确度：1% | 选配 | ±5V（±100mA）直流偏压源选件 | 1A：0-1A直流偏流源选件 | 显示范围 | |Z|, R, X | 0.01mΩ —99.9999 MΩ | DCR | 0.001 mΩ —99.9999 MΩ | |Y|, G, B | 0.00001µS —99.9999S | C | 0.00001pF —9.9999F | L | 0.00001µH —9999.99H | D | 0.00001 —9.9999 | Q | 0.00001 —9999.9 | θ(DEG) | -179.999º —179.999º | θ(RAD) | -3.14159 —3.14159 | 其他 | 比较器功能 | 十档：（九档合格，一档不合格），另有AUX档 | 多参数 | 可任意选择四个参数进行同时测量并显示 | 曲线扫描功能 | 多种测试条件下，对被测件进行图形扫描分选 | 存储器 | 内部存储、USB扩展存储 | 接口 | 标配RS232C、HANDLER、USB HOST，USB DEVICE、耳机接口、脚踏接口；可选GPIB、LAN | 尺寸 | 375mm(宽）*135mm（高）*350mm(长） | 净重 | 约7公斤 |
| |
