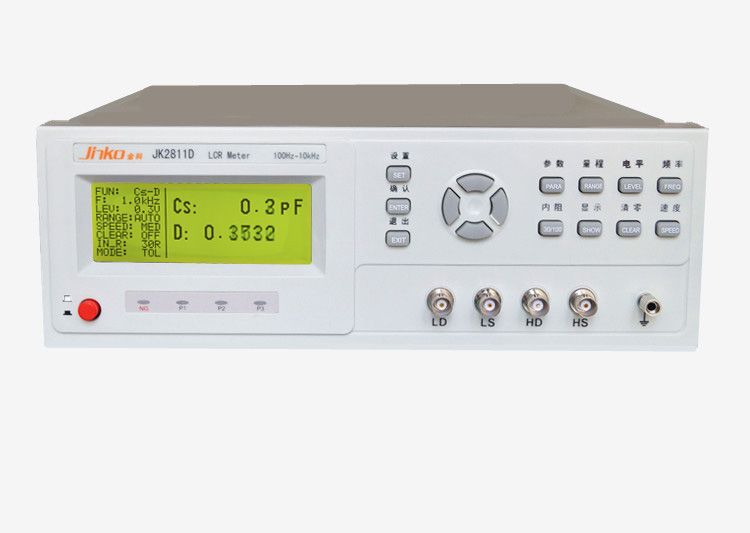

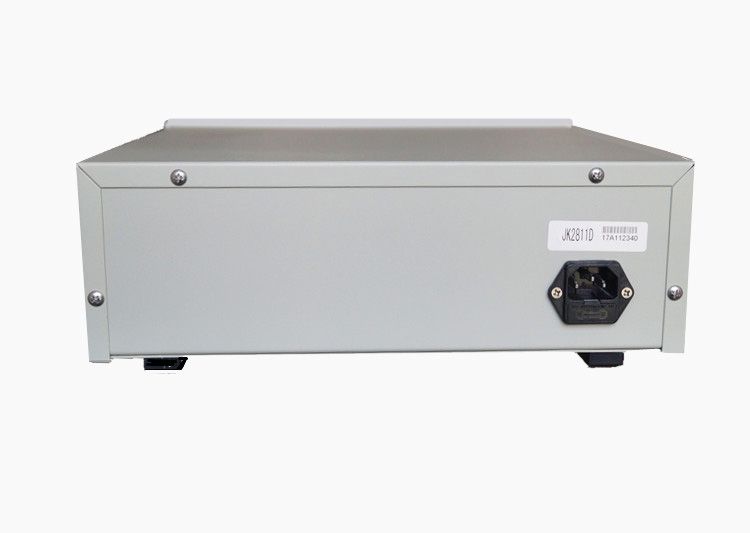

JK2811D通用LCR数字电桥

产品介绍

JK2811D/JK2817B型LCR数字电桥是本公司**研制的低频元件测量的换代产品，其中应用多项元件测量的****，LCD显示，操作方便，外形美观。

可满足生产线质量保证、进货检验及自动化生产的需要。RS232C接口可为用户提供远程控制及测试数据的统计和分析。

性能特点：

■ 192*64带背光点阵LCD显示

■ 简便操作与强大功能的合理结合

■ 较快的测量速度(80ms/次)

■ 读数稳定性好

■ 30Ω、100Ω两种输出阻抗

■ 五档分选及HANDLER接口

技术参数：

型号	JK2811D	JK2817B
测量功能
测量参数	L-Q, C-D, R-Q, \|Z\|-Q
基本准确度	0.1%
等效电路	串联，并联
数学功能	绝对值偏差，百分比偏差
量程方式	自动，保持
触发方式	内部，手动，外部
测量速度	快速：18，中速：8，慢速：2.5 (次/秒)
校准功能	开路/短路清零
测试端配置	5端
显示方式	直读，Δ%，
显示器	192*64 LCD 显示
测量信号
测试信号频率	100Hz,120Hz,1kHz,10kHz	50/60/80//100/120/200/400/500/800/ 1k/2k/4k/5k/80k/ 10k/20k/25k/40k/ 50k/100k A total of 20 typical frequency
输出阻抗	30 Ω, 100 Ω
测试信号电平	0.1Vrms, 0.3Vrms, 1Vrms
测量显示范围
\|Z\|, R	0.0001 Ω —99.999 MΩ
C	0.01 pF —99999μF
L	0.01 µH —99999 H
D	0.0001 —9.9999
Q	0.0001 —9999.9
Δ%	-999.99% —999.99%
比较器及接口
比较器	NG, P1, P2, P3, 4档分选及按档讯响
接口	RS232C, Handler (option)

一般技术指标：
