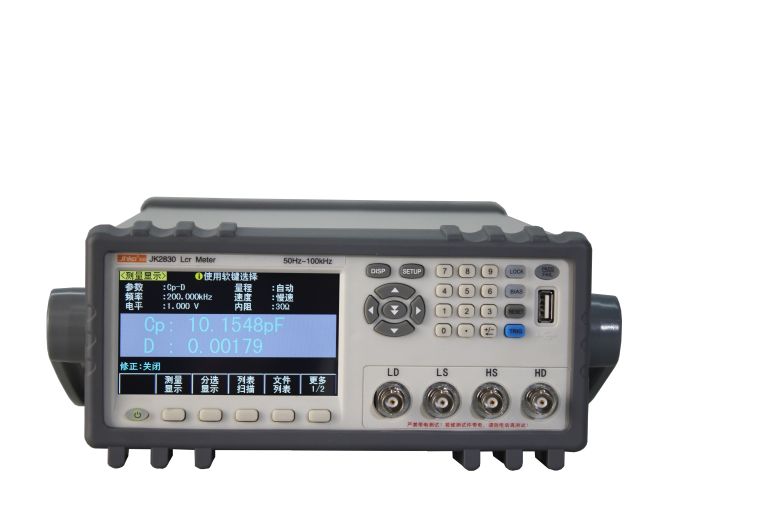

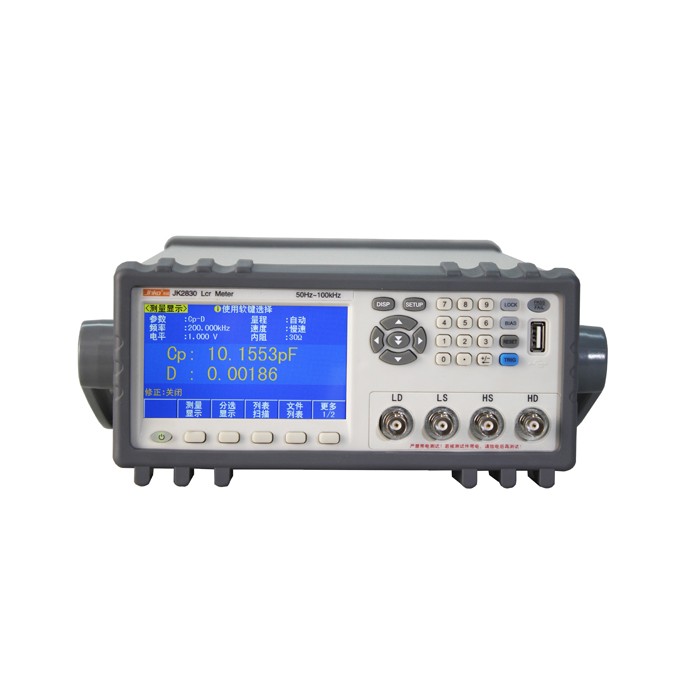

型号

JK2830

JK2831

JK2832

显示

4.3 TFT LCD 显示器480*272

基本测量准确度

LCRZ

0.05%

0.1%

0.05%

DCR，圈数比

0.1%

校准条件

预热时间：≧30分；环境温度：23±5℃；信号电压：1Vrms; 清零：OPEN、SHORT后；测试电缆长度：0m

测试频率

50Hz-100kHz ,0.01Hz 步进

50Hz-200kHz, 37 点

20Hz-200kHz, 0.01Hz 步进

信号源输出阻抗

30Ω、100Ω可选、±1%@1kHz

AC 测试信号电平

正常

10mV-2Vrms；最小分辨率：10mV，准确度：10% x设定电压+2mV;

100μA-200mArms,最小分辨率：0.1mA

恒定电平

20mV-1Vrms,最小分辨率：10mV,准确度：10%

200μA-10mArms,最小分辨率：0.1mA

DCR 测试信号电平

1V DC

1V DC

50mV-2V DC,

最小分辨率：0.5mV

DC 偏置电压源

0V～±5V，最小分辨率：0.5mV,准确度：1%

0mA～±50mV,最小分辨率：0.5μA

LCR数字电桥测试参数

L、C、R、|Z|、D、Q、|Y|、G、X、θd、θr、RDC、Vm、Im、△%

变压器测试参数

无

DCR显示范围

0.00001Ω～999.999MΩ

LCR参数显示范围

｜Z｜,R,X 0.00001Ω-99.9999MΩ

｜Y｜,G,B 0.00001μs-99.9999s

C 0.0000pF-9.99999F

L 0.00001μH-99.9999kH

D 0.00001-9.99999

Q 0.00001-99999.9

Θ(DEG) -179.999-179.999

Θ(RAD) -3.14159-3.14159

△% -999.999%-999.999%

显示位数

6

5

6

测量时间（≧10kHz)

快速：75次/秒（12.5ms),中速：11次/秒（83ms),慢速：2.7次/秒（167ms)

等效电路

串联，并联

量程方式

自动，保持

触发方式

内部，手动，外部，总线

平均次数

1-255

清零功能

开路，短路，负载

数学运算

直读，△ABS,△%

触发延时设定

0-60.000s,1ms步进

步进延时设定

0-60.000s,1ms步进

列表扫描

201点，扫描参数：测试频率、AC电压、AC电流、DC BIAS电压、DC BIAS电流

独有功能

L-RDC同时测试，软电源开关，一键截屏功能，数据记录功能

比较器功能

10档分选，BIN1～BIN9、NG、AUX

档计数功能

PASS,FAIL前面板LED显示

内部非易失性存储器

100组LCRZ仪器设定文件，201次测试结果

外部USB存储器

仪器设定文件，CSV数据文件，截屏（GIF图像）

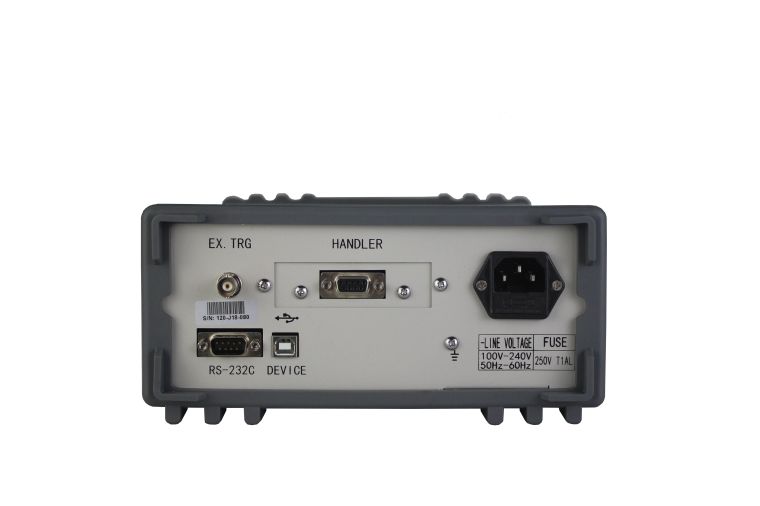

接口

控制接口

HANDLER

通讯接口

USB HOST,RS232,RS485(选件），GPIB(选件）

存储器接口

USB DEVICE(U盘存储或条形码扫描）

尺寸

上架尺寸：215mm（宽）x88mm(高）x336mm(深）
