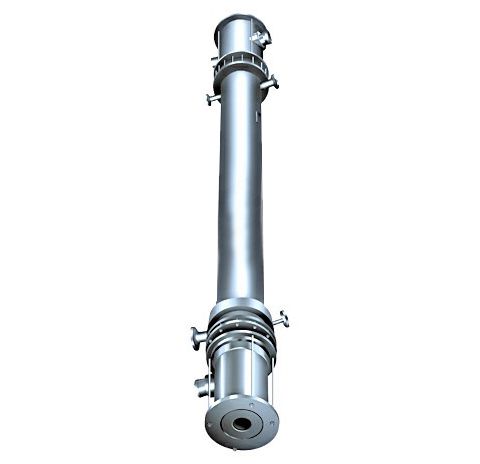

GX型列管式石墨降膜吸收器
产品介绍
【结构和特点】
列管式石墨降膜吸收器具有吸收效率高、吸收强度高（一般可达0.8～1.2吨/单管、日）、产品酸浓度高、出酸温度低、不需再冷却、操作稳定、控制方便等特点。
本设备不污染产品，主要用于吸收HCl气体生产盐酸，亦可作其它气体（SO2、NH3、HF、P2P5、H2S等）膜式吸收。
本设备分Ⅰ型与Ⅱ型，Ⅰ型下封头为浸渍石墨，Ⅱ型下封头为钢衬胶件。
【技术特性】
设计压力：管程：＜0.1MPa
壳程：0.3MPa
设计温度：管程：进气温度＜170℃
壳程：-20℃～60℃
换热面积：3～120m2 可根据用户需要设、制造大型列管式降膜吸收器。
执行标准：HG/T3188-2000《管壳式石墨降墨吸收器》
【用途】
本系列产品一般用作HCl、SO2、NH3、P2O5、H2S气体的吸收。
【技术参数】 型号 | a(1型) | b(I型） | e | f | D1 | n1 | M | D2 | n2 | φ2 | D3 | n3 | φ3 | D4 | n4 | φ4 | GX-3 | 165 | 4 | 16 | 165 | 4 | 18 | 180 | 4 | 18 | 140 | 4 | 14 | GX-5 | 165 | 165 | 215 | 8 | 140 | GX-10 | 165 | 165 | 240 | 165 | GX-15 | 165 | 6 | 215 | 8 | 290 | 180 | 18 | GX-20 | 215 | 240 | 335 | 180 | GX-25 | 215 | 240 | 335 | 215 | 8 | GX-30 | 215 | 8 | 240 | 385 | 12 | 23 | 215 | GX-35 | 240 | 290 | 385 | 215 | GX-40 | 240 | 290 | 415 | 240 | GX-50 | 240 | 290 | 450 | 240 |
型号 | 支座安装尺寸mm | D | n-φ | H | H2 | H4 | H5 | H6 | H7 | H8 | L1 | L2 | L3 | |
GX-3 | 530 | 2-18 | 4254 | 355 | 464 | 185 | 270 | 285 | 825 | 273 | 273 | 258 | GX-5 | 598 | | 4309 | 365 | 494 | 200 | 305 | 295 | 825 | 308 | 303 | 286 | GX-10 | 648 | 2-23 | 4374 | 365 | 534 | 225 | 350 | 315 | 835 | 333 | 328 | 310 | GX-15 | 751 | | 4496 | 375 | 599 | 257 | 402 | 345 | 885 | 383 | 378 | 376 | GX-20 | 802 | | 4591 | 395 | 644 | 297 | 477 | 355 | 905 | 415 | 405 | 407 | GX-25 | 902 | 4-30 | 4658 | 395 | 709 | 299 | 499 | 400 | 905 | 451 | 446 | 432 | GX-30 | 952 | | 4763 | 445 | 749 | 324 | 539 | 416 | 950 | 476 | 471 | 460 | GX-35 | 1007 | | 4890 | 475 | 769 | 331 | 546 | 439 | 1055 | 501 | 496 | 491 | GX-40 | 1058 | | 4995 | 485 | 844 | 361 | 606 | 476 | 1075 | 526 | 521 | 516 | GX-50 | 1158 | | 5072 | 485 | 894 | 388 | 653 | 506 | 1105 | 581 | 571 | 566 |
型号 | 管口尺寸mm | 重量kg | 吸收能力 35%/HCl | a | | b | | c.h | d | e | f | s | I | II | 吨/日 | I dB | II DN | I dB | II DN | GX-3 | 65 | 70 | 65 | 75 | 20 | 50 | 80 | 50 | 50 | 395 | 385 | 10 | GX-5 | | | | | | | 100 | 50 | | 460 | 450 | 15 | GX-10 | | | | | | | 125 | 65 | | 595 | 565 | 25 | GX-15 | | | 100 | 100 | | 70 | 150 | 75 | 70 | 870 | 820 | 40 | GX-20 | 100 | 100 | 125 | 125 | 25 | | 200 | 75 | | 1035 | 1020 | 50 | GX-25 | | | | | | 80 | 200 | 100 | 80 | 1255 | 1180 | 60 | GX-30 | | | | | | | 225 | 100 | | 1535 | 1435 | 70 | GX-35 | 125 | 125 | 150 | 150 | | 100 | 255 | 100 | 100 | 1825 | 1700 | 80 | GX-40 | | | | | | | 250 | 125 | | 2145 | 1995 | 100 | GX-50 | | | | | | 125 | 275 | 125 | 125 | 2675 | 2495 | 120 |
| |
