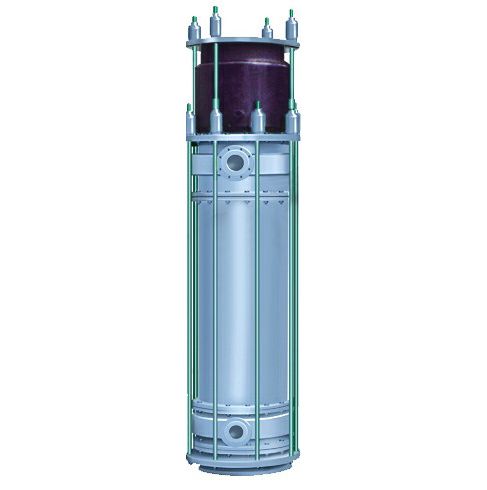

YKch型石墨硫酸稀释冷却器
| 型号: | YKch型 | | 品牌: | 科兴 | | 产地: | 江苏 | | 安装方式: | 立式 | | 设备种类: | 列管式 |
产品介绍
【结构和特点】
圆块孔式硫酸稀释冷却器，上部为浓硫酸与软水混合、稀释、分配部分，中、下部分为冷却部分、与圆块孔式石墨冷却器相同。
本型为浓硫酸稀释工艺中较为先进的设备，可以将98%以上浓硫酸的一次稀释到65％以下，并且稀释后直接进行冷却至50℃以下。
本设备亦可作其他液体物料的稀释、混合、冷却。
本公司最新设计开发出结构更先进、合理，使用效能更高的新一代产品，有意者请致电13951310925详谈！
【技术特性】
设计温度：-20～165℃
设计压力：纵向0.1MPa
横向0.4MPa
换热面积：5～300m2
执行标准：HG/T2370-2005《石墨制化工设备技术条件》
【技术参数】 型号 | 规格m2 | 管口尺寸 | 管法兰PN0.6DN | 安装尺寸mm | 重量 | a | d | c | f | i | b,c | j,k | H | H1 | H2 | H3 | H4 | φA | n | φA1 | kg | YKCH-30 | 5 | 100 | 36 | 50 | 50 | 36 | 20 | 40 | 2176 | 1239 | 700 | 1440 | 582 | 320 | 6 | 180 | 440 | YKCH-40 | 10 | 125 | 36 | 50 | 50 | 36 | 20 | 50 | 2593 | 1676 | 720 | 1817 | 602 | 420 | 6 | 240 | 750 | 15 | 3092 | 2111 | 2316 | 880 | YKCH-50 | 18 | 200 | 36 | 50 | 50 | 36 | 20 | 65 | 2736 | 1691 | 750 | 1902 | 632 | 520 | 8 | 325 | 1140 | 20 | 2180 | 2135 | 2346 | 1360 | 25 | 3649 | 2589 | 2790 | 1520 | YKCH-60 | 30 | 260 | 50 | 50 | 75 | 50 | 20 | 100 | 3480 | 2380 | 800 | 2560 | 662 | 620 | 12 | 425 | 1630 | 35 | 3695 | 2603 | 2780 | 1780 | 40 | 3920 | 2830 | 2990 | 1890 |
| |
