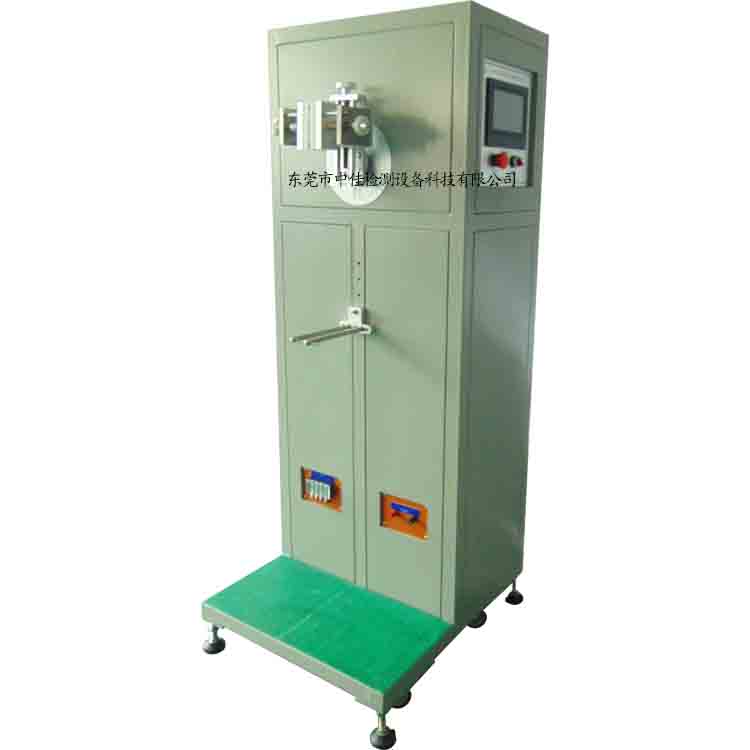

ZJ-WQ01充电接口电缆弯曲试验机
型号:ZJ-WQ01
产地:东莞
仪器产地:国产扭转试验机/弯曲试验机


产品介绍

本设备用于不可拆卸电器附件进行弯曲试验。
将试样固定在夹具上,加一定荷重,试验时夹具左右动。经一定次数后,检视其断线率,或至无法通电时,查看其总计摆动次数。本机能自动计数,试料弯折至无法通电时,仪器自动停止工作。

本设备用于不可拆卸电器附件进行弯曲试验。
一、满足标准:
满足GB/T20234.1-2015《电动汽车传导充电用连接装置 第1部分:通用要求》第6.15章和7.15章节 机械强度,参考该标准表7 弯曲试验重物施加的力。
按照GB/T11918.1-2014《工业用插头插座和耦合器 第1部分:通用要求》第24章 机械强度,第24.4章 不可拆线电器附件的进行弯曲试验,请见该标准表16 重物施加的力及图9所示 弯曲试验装置。
IEC 62196-1:2014
Plugs socket-outlets vehicle connectors and vehicle inlets - Conductive charging of electric vehicles - Part 1: General requirements 第26.4章节 Non-rewirable accessories 图14所示 Apparatus for flexing test.
二、技术参数
1.动力总成:伺服电机+涡轮减速箱带动
2.控制系统:进口7寸人机界面(真彩液晶触摸屏)、松下可编程控制器(PLC)
3.屏幕设定和显示资料:参数监控、角度设定、速度预调、计数设定、报警指示和字符提示等;
4.试验工位:单工位
5.程序可自行设定单工位或者任意工位的实验
6.试验速率:MAX可设置和智能调节(5~60次/分(r.p.m)(一个来回算一次)
7.试验弯曲旋转角度:可设置和智能调节(左右角度5~180度试验角度可预置)
8.计数器:0~9999999次可预置,有停电记忆功能
9.砝码重量及材质: 20N,25N,50N,75N,100N砝码各一套;
10.可接入负载(负载需外购)
15.外部带指针显示弯曲角度
16.有检测断线功能
17.带电线的固定支架1套,方便夹线安装
18.形尺寸:约W950*D650*H1600mm
19.重量:约320Kg
20.电源电压:AC220V±5%、50Hz10A
