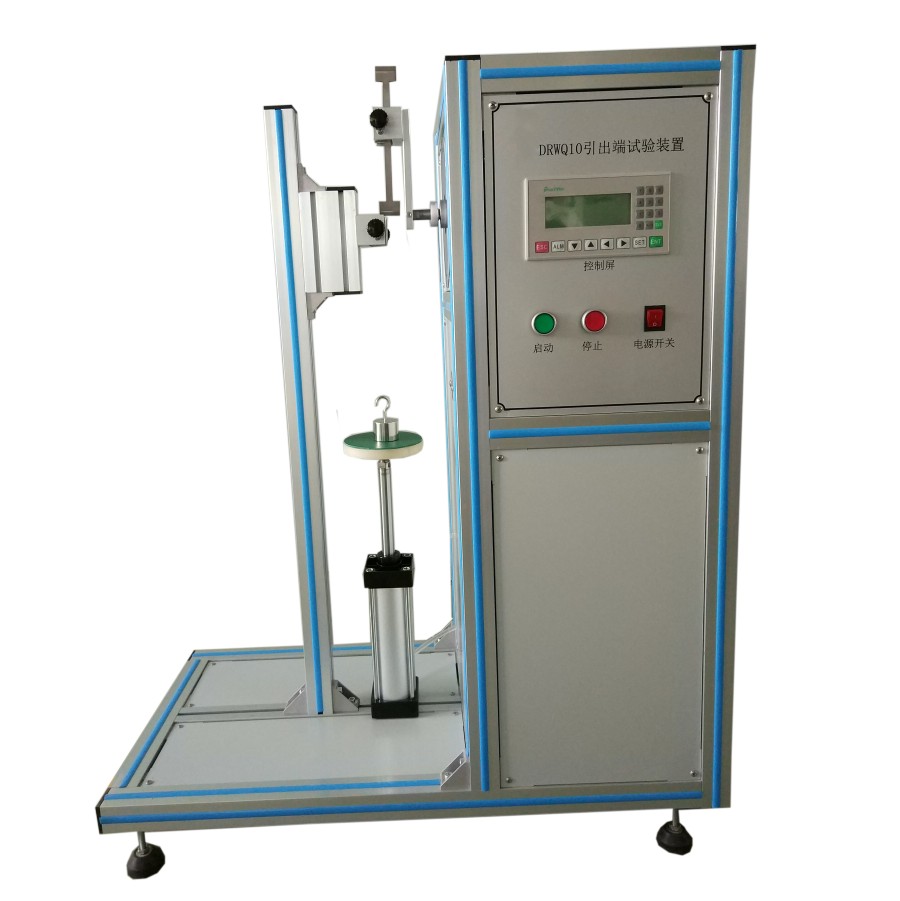

引脚线拉力弯曲扭转试验机引出端试验装置
产地:东莞
仪器产地:国产试验机


产品介绍

本设备按GB/T3667.1-2016/IEC60252-1:2013以及IEC 60068-2-21、 GB/T14472 标准的 4.3 条款,GB2693-90 标准的 4.13条款,GB/T16512-1996 标准的 4.9 条款,GB/T15287-1994 标准的 4.8 条款,GB2423.29 及其他电器附件的有关标准制造

本设备用于测定电容引脚在拉力、弯曲、扭转三种作用力下的形变状态。摆脱了传统人工对电容器、电感器、滤波器的引脚线的试验方法,该设备采用松下PLC 控制和液晶屏显示操作,使得试验定位准确、计时优良及性能稳定,还具备断电记忆(部分参数)、出错警告、等人性化功能,还采用了法国施耐德公司先进技术生产的高性能步进驱动器控制动力源。
主要技术参数:
1.拉力试验:手动垂直加载砝码;
2.拉力加载时间:0~999s 内连续可调;
3.弯曲试验:每次对一根引线弯曲;
4.弯曲角度:0~90 度可调,精度:±2 度;
5.动作周期:1s~10s/次(弯曲角度:30 度、45 度、90 度时),精度:±3%;
6.弯曲次数:1~999 次;精度:±1 次;
7.扭转:可连续扭转 180 度;精度:±2 度;
8.加载砝码:11个;精度:M3级及其以上(可据用户要求定制,操作方法以常用砝码说明);
9.动力源:步进电机;
10.控制器:PLC(日本松下原装);
11.显示和操作:液晶屏;
12.工位:1 位;
13.外形尺寸:约 850L*440W*1100H mm;
14.工作电源:220V±10%,50/60Hz±2Hz。
