产品介绍：
产品说明
一般描述

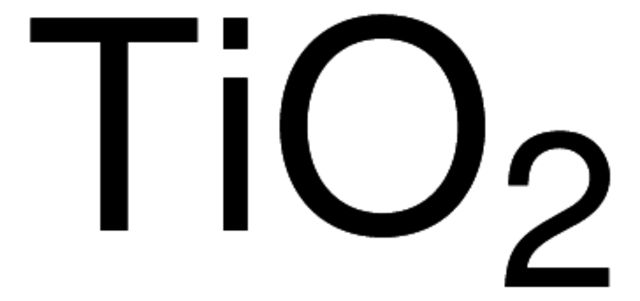

透明二氧化钛(TiO2)浆料是一种具有较大表面积体积比的可见透明浆料。浆料中TiO2纳米颗粒的平均直径为20nm，每一印刷层的透明烧结膜厚度大约为6-7μ米。
应用
TiO2浆料会形成丝网印刷膜，主要作为铟锡氧化物(ITO)或氟掺杂氧化锡(FTO)基衬底上的导电带，用于染料敏化太阳能电池和主要光伏应用。
在需要具有较大表面积/体积比的透明烧结二氧化钛薄膜的应用中使用透明二氧化钛膏。
当使用 43T 筛网印刷时，配制透明二氧化钛浆料，以获得厚度为 6-7 μm 的烧结薄膜。透明二氧化钛糊剂具有高度分散和稳定的锐钛矿纳米颗粒。
它的优化丝网印刷使用一个合成的 43T 网状网(或类似的)。干燥后，该糊剂必须在 500℃ 或 500℃ 以上温度下烧结。当使用 43T 筛网时，得到透明烧结层；一个打印层膜厚度约为 6-7 μm，两个打印层膜厚度约为 12 μm。
该糊剂表现出最佳的流变属性，提供了良好的表面均匀性，并含有特别配制的有机粘合剂，以提供适用于一系列染料/电解质系统的通用多孔性。
保存：20℃ 避光保存
包装
10, 20 g in glass bottle
法律信息
Greatcell Solar 的产品 ® 是 EPFL 许可证下 Sun2 产品的独家供应商
Greatcell Solar is a registered trademark of Greatcell Solar
基本信息
| MDL编号 | MFCD00011269 |
| PubChem化学物质编号 | 329768278 |
| NACRES | NA.23 |
产品性质
| 描述 | Crystal Structure: > 99% anatase (analysis carried out on starting material, prior to paste manufacture) |
| 质量水平 | 100 |
| 形式 | paste (yellow) |
| 浓度 | 19.0 wt. % |
| 平均零件尺寸 | 20 nm (active) |
| 粘度 | 40000-55000 mPa.s(20 ℃) (Analysis carried out at 20℃ with 20mm 4 degree cone/plate; 40 s-1)) |
| InChI | 1S/2O.Ti |
| InChI key | GWEVSGVZZGPLCZ-UHFFFAOYSA-N |
安全信息
| 象形图 |  |
| 警示用语： | Warning |
| 危险声明 | H315 - H319 |
| 预防措施声明 | P264 - P280 - P302 + P352 - P305 + P351 + P338 - P332 + P313 - P337 + P313 |
| 危险分类 | Eye Irrit. 2 - Skin Irrit. 2 |
| 储存分类代码 | 10 - Combustible liquids |
| WGK | WGK 1 |
