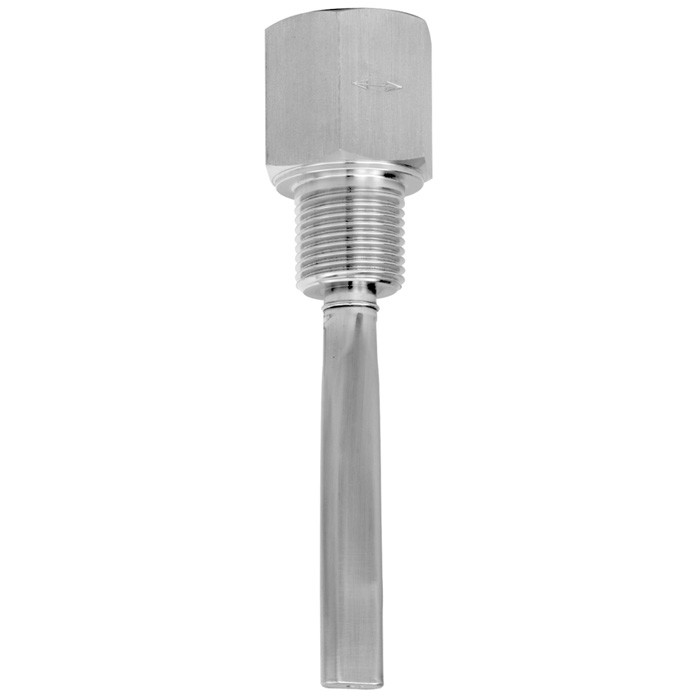

外螺纹、外螺纹锁紧螺母或内螺纹接合螺母
应用
- 适用于流动的非均匀介质
- 适合高达160 MPa的高压应用
功能特性
- 结构紧凑
- 带内部支撑（以实现稳定性）的椭圆形膜盒式传感器
- 可直接浸入到介质中
描述
过程连接件
1.4571不锈钢
- 970.10型：G ½ B外螺纹
- 970.11型：G ½ B外螺纹锁紧螺母
- 970.12型：G ½ B内螺纹接合螺母
额定压力
PN 600
压力范围
0 ... 1至0 ... 60 MPa
膜盒式传感器
1.4571不锈钢，与腔体焊接在一起
尺寸：75 x 13 x 6 mm
仪表连接
1.4571不锈钢，G ½内螺纹，符合EN 837-1标准
选件
过程连接件
- 970.10型：G ¾ B和M20 x 1.5外螺纹
- 970.11型：G ¾ B和M20 x 1.5外螺纹
- 970.12型：G ¾和G 1内螺纹
膜盒式传感器
- 尺寸：100 x 18 x 7 mm
（需要最小¾英寸的过程连接件）
仪表连接
- 仪表配备毛细管（与腔体焊接在一起）和仪表适配接头，可通过G ½内螺纹安装到全不锈钢材质的表面安装支架上
- 冷却塔（当流体温度> 100℃时可直接安装到压力表上）
