R.M.YOUNG海洋风力监测仪05106
品牌:R.M.YOUNG
产地:美国
仪器类型:叶轮式风速仪


产品名称
YOUNG风速仪05106
YOUNG飞机头05106
产品介绍

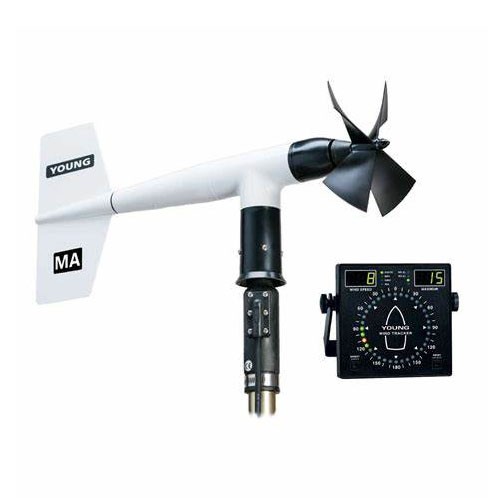

海洋风力监测仪05106



海洋风力监测仪05106是一台准确可靠的风传感器,专门为严格的海洋环境设计。



YOUNG 05106型风力监测仪-05106测量水平风速和风向。与05103型的操作类似,它采用了持久的、耐腐蚀的陶瓷轴承和坚固的垂直部件,以适应海洋环境的额外要求。该传感器有不同长度的电缆,连接在传感器内部的密封舱中。风速的直接输出是一个交流正弦波,方向是精密电位器。该传感器安装在一个标准的1英寸IPS管道上。包括一个安装定位环。



可提供一个单独的浪涌保护组件,型号19120,它既是一个用于电缆终端的接线盒,也是额外的电瞬态浪涌保护。可提供单独的信号调节装置,将传感器信号转换为0-5 V(型号05603C)或4-20 mA(型号05631C)。所有这三种设备都被封闭在防风雨的外壳中,并配有安装硬件(19120型通常不与05603C或05631C型一起使用)。



参数

范围

风速:0-100米/秒(224英里/小时)

方位角:机械360°,电子355°(5°开角)。

精度

风速:±0.3米/秒(0.6英里/小时)或1%的读数

风向:±3°

阈值*

螺旋桨:1.0米/秒(2.4英里/小时)

叶片:1.0米/秒(2.4英里/小时)

动态响应*

螺旋桨距离不变(63%恢复)2.7米(8.9英尺)

叶片延迟距离(50%恢复)1.3米(4.3英尺)。

阻尼比:0.3

阻尼自然波长:7.4米(24.3英尺)

无阻尼自然波长:7.2米(23.6英尺)

信号输出

风速:磁感应交流电压,每转3个脉冲。1800 rpm (90 Hz) = 8.8 m/s (19.7 mph)

方位角:来自导电塑料电位器的模拟直流电压--电阻10KΩ,线性度0.25%,预期寿命--5千万转

电源要求

电位器激励:最大15 VDC

工作温度

-50~60℃

传感器电缆

为电气连接提供了一条水密尾纤电缆。标准长度为3、8和12米。

对于更长的电缆长度,可以使用用户提供的接线盒或连接器。

尺寸

总高度:37厘米(14.6英寸)。

总长度:55厘米(21.7英寸)。

螺旋桨:直径18厘米(7英寸)

安装:直径34毫米(1.34英寸)(标准1英寸管)。

重量

1.0公斤(2.2磅)

运输重量

2.3公斤(5磅)

型号05603C

风传感器接口

信号输出:满刻度0-5.00 VDC

电源要求:8-24 VDC (5 mA @ 12 VDC)

工作温度:-50~60℃

型号05631C

风线驱动器

信号输出:满刻度4-20毫安

电源要求:12-30 VDC (40 mA max.)

操作温度:-50~60℃

*

标称值,根据ASTM标准程序确定。
