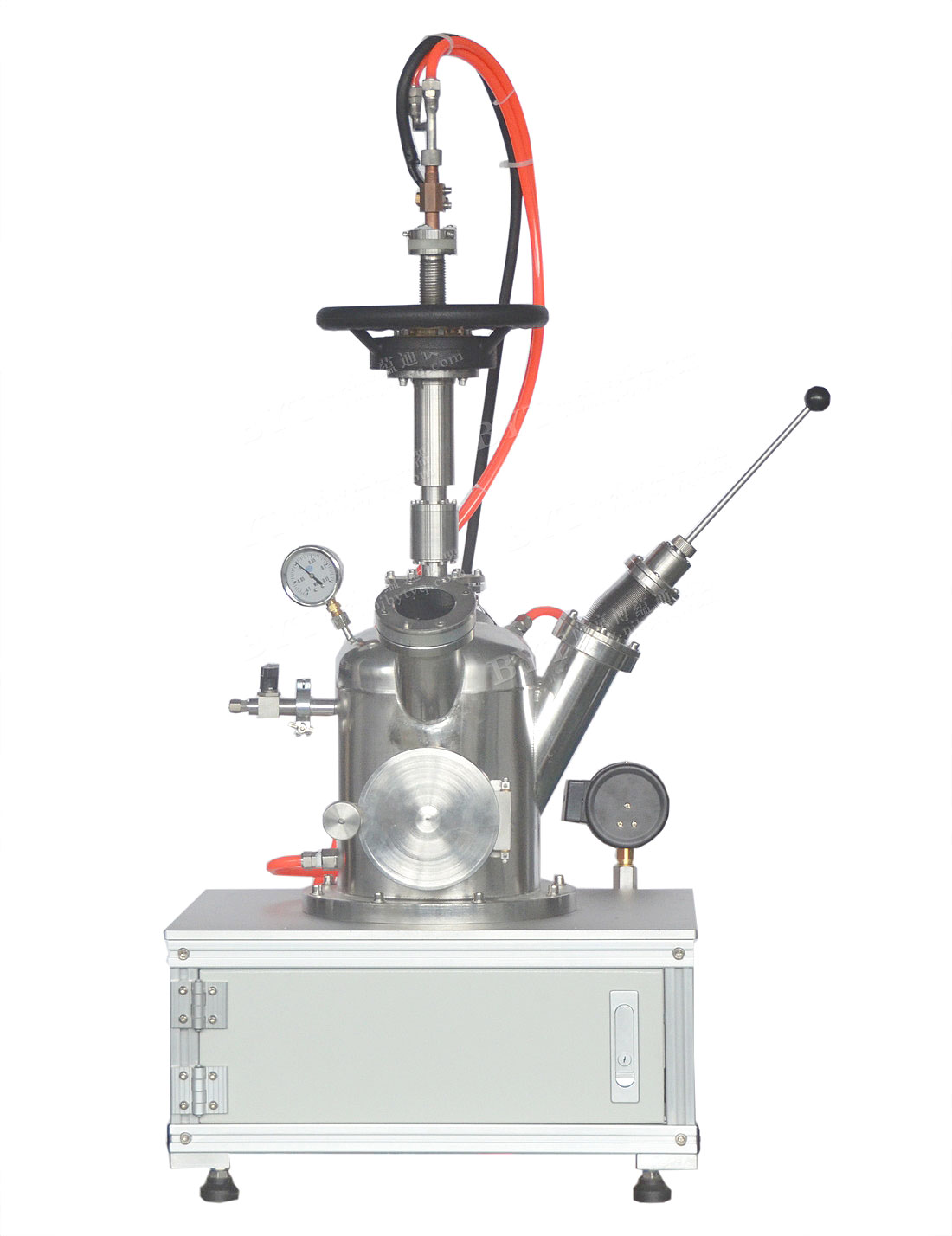

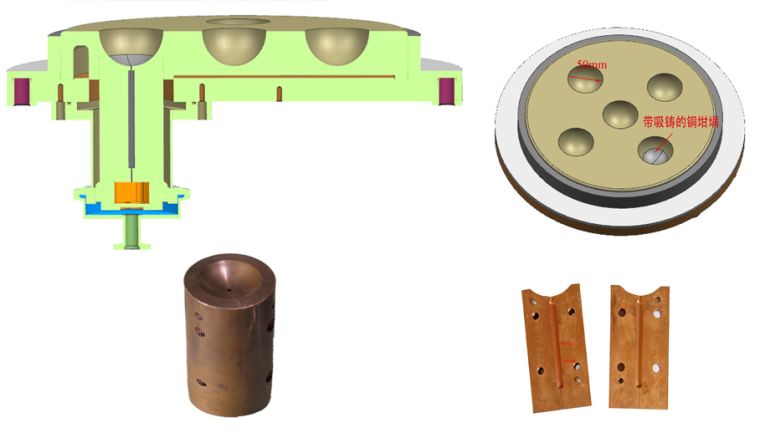

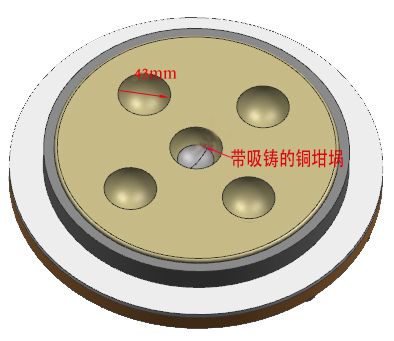

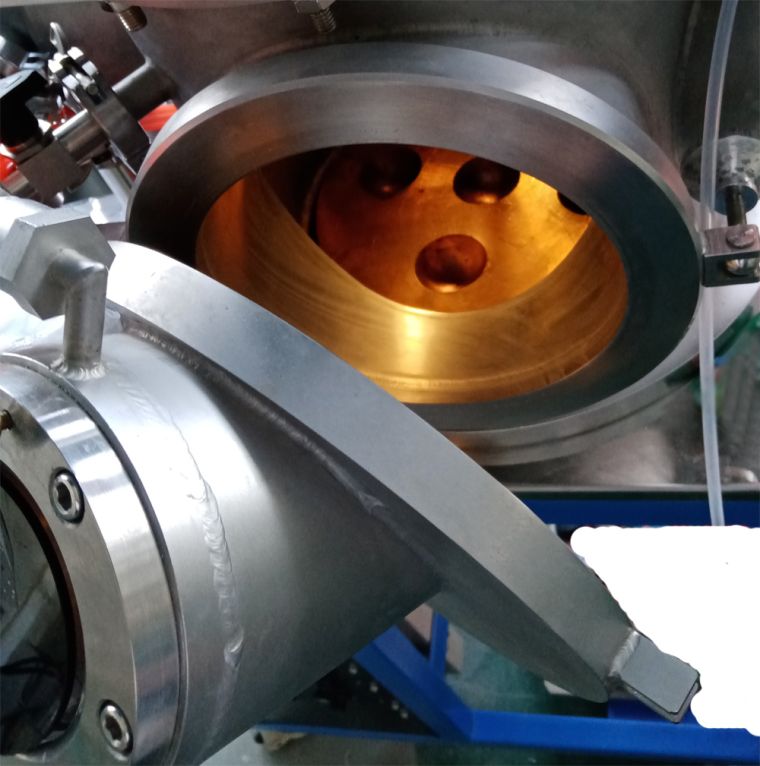

水冷铜坩埚有5个工位（也可定制其它数量的工位）

每个工位均为半径是21mm的半球锅（也可定制其它尺寸），最大熔炼量10g（按铁液计算）

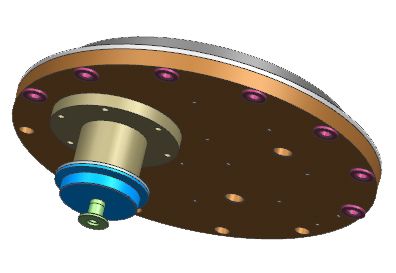

其中一个工位底部安装有吸铸装置

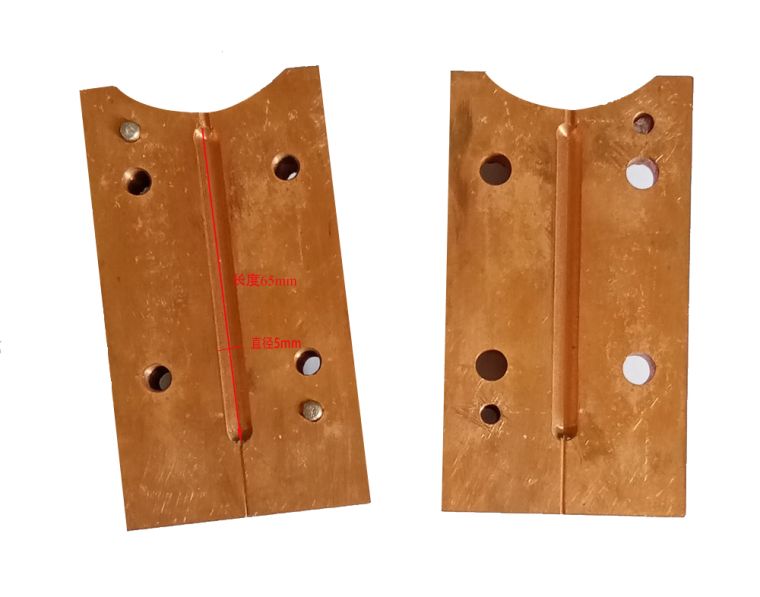

真空吸注装置，可铸造出直径为5mm，长度65mm的金属棒

通过对铜模抽气，使熔融态的金属迅速进入到铜模中，可得到缩孔较小的金属棒

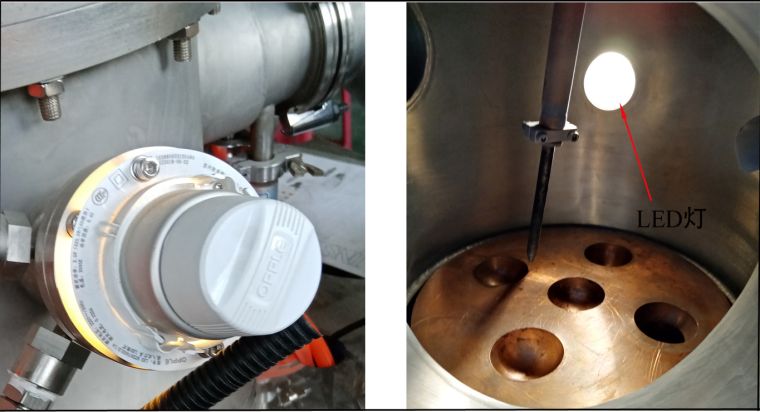

1、前方、左边安装有观察视窗，腔内后方安装有LED照明灯，方便观测起弧熔化状态

2、真空室、铜坩埚、起弧电极都采用水冷冷却方式

3、上下移动采用方向盘式设计，操作摇杆转动灵活

4、为了保证在不破坏气体保护气氛的条件下翻转合金锭进行多次熔炼，熔炼炉中采用了机械手翻转机构

5、坩埚尺寸小且数量多，可以方便制作多个样品，又可避免样品间的相互污染

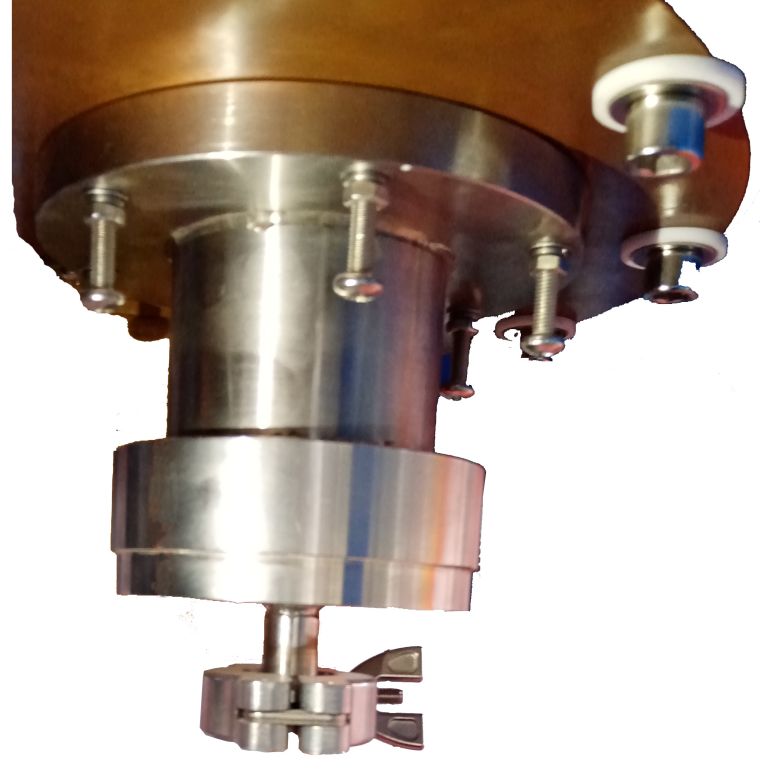

6、底部安装吸铸装置，可铸造出直径是5mm的金属棒

腔室门 观察窗 照明LED灯 机械手 吸铸装置

水冷真空腔室的尺寸是Dia182X225

真空腔室上有一个直径是120mm的门，便于送样和取样

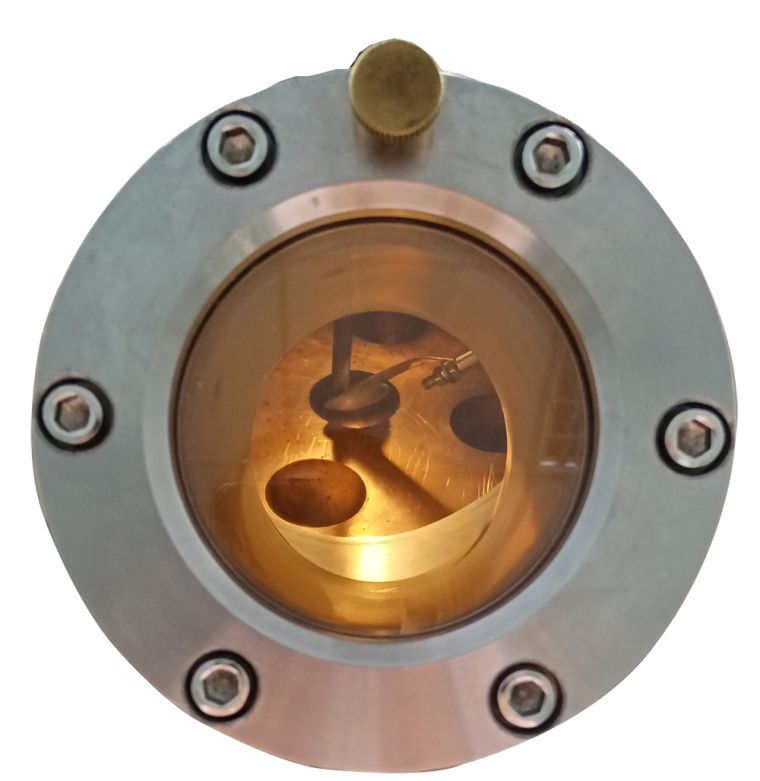

炉门上有一个直径是60mm的观察窗，方便观测起弧熔化状态

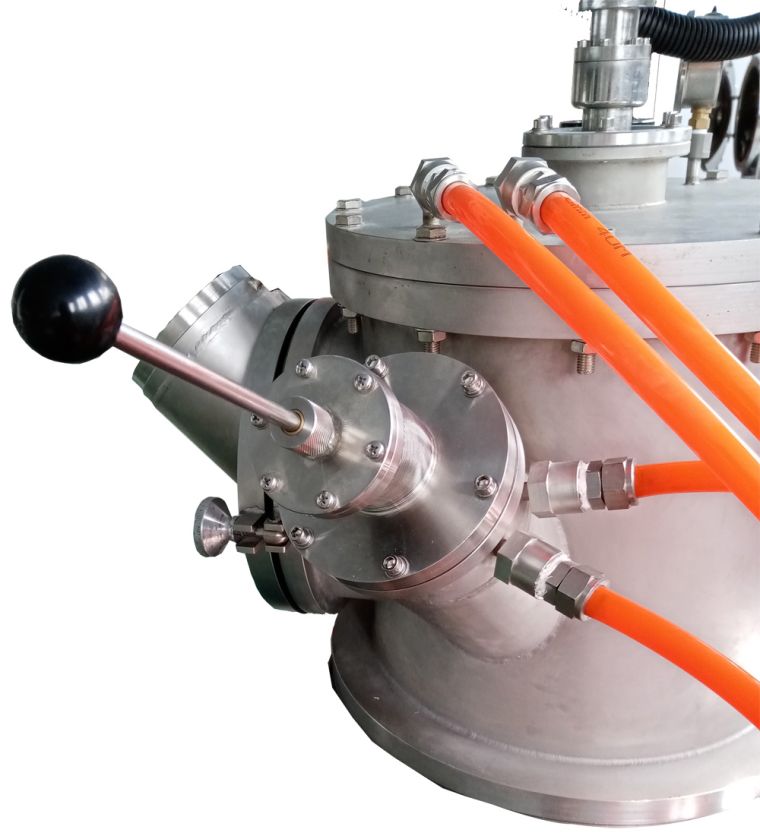

腔体右侧安装机械手，方便翻转合金锭

腔体可充气体类型

工作时需充气体

最高熔炼温度

升压率

钨电极

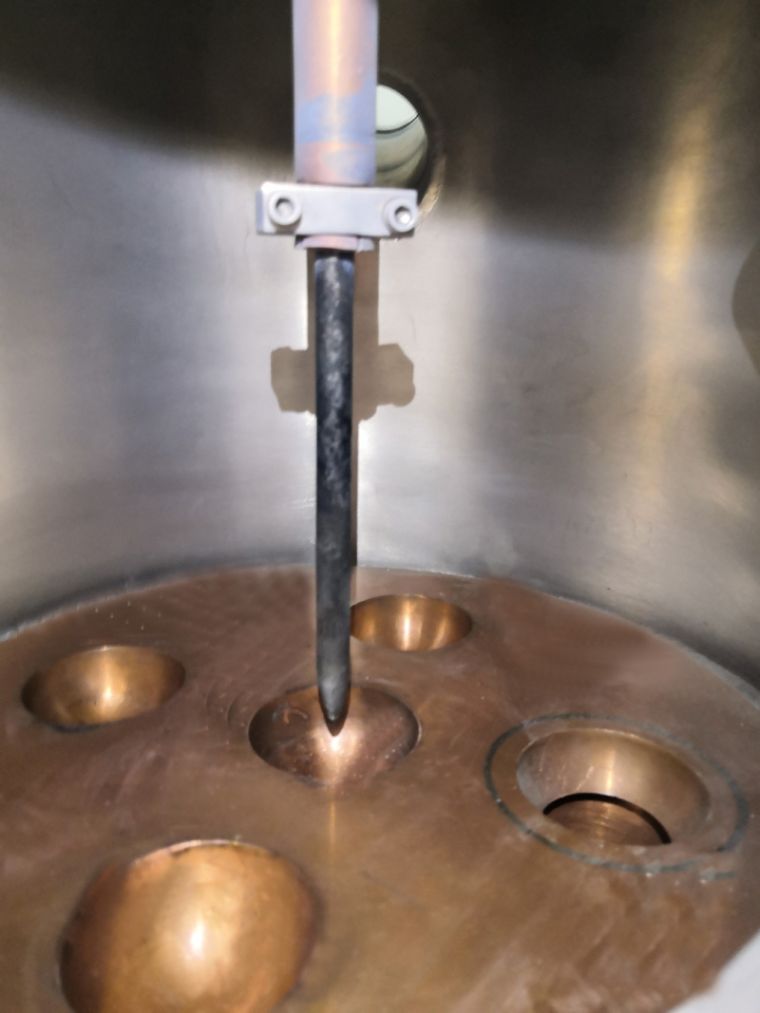

直径为10mm的钨电极（电弧枪可通水冷却），非自耗式钨电弧针

电极与样品的角度和距离可调节（最大调节距离为80mm）

每个工位可熔炼样品量< 10 g，最高温度可达3000℃

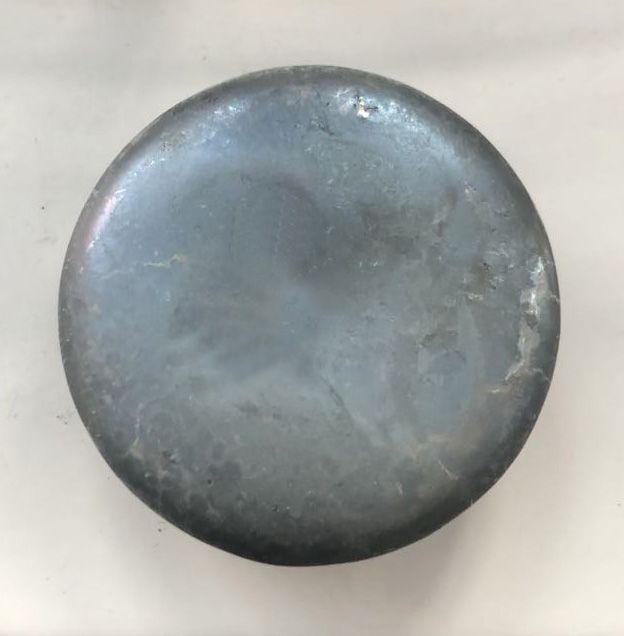

下图是用此电弧炉熔炉的5g钛合金

欠压保护（水压）

控制精度

真空腔体内是否水冷

冷水机（选配）

真

空

机

组

机组输入电压

波纹管

真空挡板阀

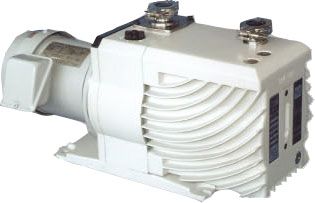

前级机械泵FX-32

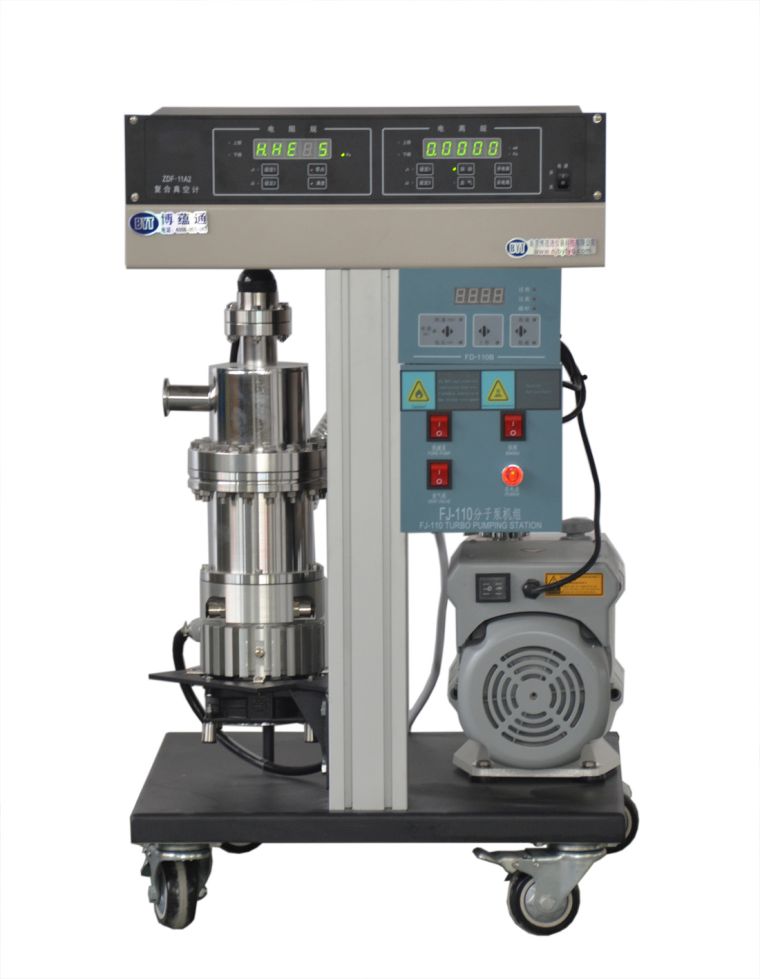

分子泵机组（选配）

水冷机

（选配）
