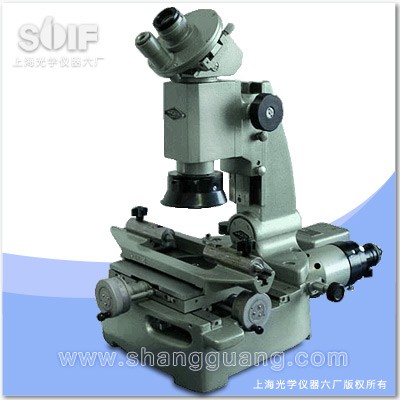

小型工具显微镜JGX-1
| 型号: | JGX-1 | | 参考价格: | 38000.00 | | 产地: | 上海 | | 产地类别: | 国产工具显微镜 |
产品介绍
特点和应用方向 显微镜特点：
JGX-1型小型工具显微镜是以影像法为测量原理的具有繁用性的精密光学计量仪器之一。测量范围广、精确可靠、操作方便。因而特别适用于精密机械制造与工具制造工业。 产品参数 小型工具显微镜 JGX-1参数 类 型 | JGX-1 | 分 度 值 | 测微鼓轮的分度值：0.01mm | 测角目镜中的角度分度值：1’ | 轮廓目镜中的角度分度值：10’ | 立杆倾斜度尺的分度值：1° | 测 量 范 围 | 纵向行程 | 应用测微螺杆：0-25mm | 应用测微螺杆及量块：0-75mm | 横向行程 | 应用测微螺杆：0-25mm | 测角目镜角度分度范围：0-360° | 轮廓目镜角度分度范围：±7° | 显微镜立柱侧向倾斜范围：≈±12° | 显微镜悬臂伸出长度 | ≈83mm | 工作台和物镜之间距离 | 最大130mm | 顶针架所允许的工件长度 | 不大于ф25的工件：最长220mm | 不大于ф55的工件：最长100mm | 外 形 尺 寸 | 宽*长：350mm*600mm | 无投影设备时之高：530mm | 有投影设备时之高：730mm | 重 量 | 仪器重量:20KG | 投影设备重量：5.5KG |
成套件 成套性 1 | 仪器主体 | 8 | 25mm量块 | 2 | 一般用照明设备 | 9 | 反射照明用8W6V灯具 | 3 | 测角目镜 | 10 | 10VA-6V/220变压器 | 4 | 带测角目镜照明用2W6V灯具 | 11 | 顶针架、V型支架 | 5 | 3X物镜 | 12 | 压板、定焦杆 |
| |
上海光学仪器六厂
手机: 13701914224
电话: 021-65433311 55061569
传真: 021-55061570
地址: 上海市杨浦区五角场四平路2500号金岛大厦
