QGZ-65自动金相试样切割机
产品介绍
QGZ-65自动金相试样切割机是集手动和自动于一体的精密切割机，整机采用机电分离结构，设计合理，有效保护电气安全，维护保养方便。主轴高度可调， Y轴自动精确控制，切割完成可自动归位。具备自动智能进给，可根据材料硬度自动调节转速，避免堵转。适用于各种形状、尺寸和材料的样品切割，切割后的试样表面光亮、平整，无烧伤，是切割试样的理想设备。 产品特点： - 整机采用厚板材制造，坚固平稳；
- 7寸彩色高清触摸屏，显示直观，操作便捷；
- 手自动一体，进刀方式灵活；
- Y轴自动智能进给，根据材料硬度，自动调节转速，避免堵转；
- Z轴可手动调整，适用于各种大小的砂轮切割片，并可于切割片损耗时进行补偿，有效提高切割片的利用率；
- 防爆透明观察窗，开盖骤停保护，安全可靠；
- 可调节LED灯照明，实现对整个切割室所用区域的有效照明；

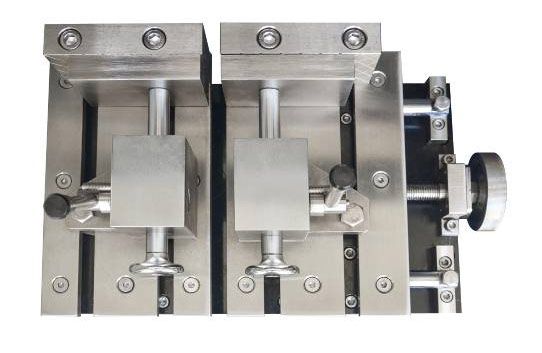

- 标配双边快速夹具和T型槽工作台，操作便捷，耐腐蚀，易更换；
- 三道可调节冷却水路，防止试样烧伤，独立清理水枪，便于清理；
- 移动式循环冷却水箱，有效过滤，防止试样烧伤。
适用范围：
适用于各种黑色金属、有色金属、热处理件、锻造件、半导体、晶体、陶瓷和岩石等样品。 主要参数： | 型号 | QGZ-65 | 切割方式 | 手动/自动，平台Y向进给 | 切割模式 | 连续切割，脉冲切割 | 进给速度 | 手动控制/自动可调1～240mm/min（最大速度为零负荷状态） | 切割片尺寸 | Φ300×2×Φ32mm | 最大切割直径 | Φ65mm | Y轴行程 | 235mm | Z轴行程 | 35mm（砍式） | 主轴转速 | 500～3000r/min | 电机功率 | 2kW | 切割平台尺寸 | 350×220mm，12mmT型槽 | 切割夹具 | 快速夹具，钳口高度60mm | 显示及控制 | 7寸触摸屏显示及控制 | 输入电源 | 380V, 50Hz, 10A, 三相五线 | 外形尺寸 | 800×760×1370mm | 主机重量 | 280kg | 水箱容量 | 60L | 水泵流量 | 25L/min | 水箱尺寸 | 565×360×600mm | 水箱净重 | 27kg |
标准配置： | 名称 | 规格 | 数量 | 主机 | | 1台 | 水箱 | | 1台 | 切割片 | Φ300×2×Φ32mm，
树脂砂轮片 | 2片
(1片装于主机上) | 切削液 | 3kg | 1桶 | 呆板手 | 36mm，14×17mm，24×27mm | 各1把 | 进水管 | Φ20mm | 1根 | 出水管 | Φ48mm | 1根 | 说明书 | | 1份 | 合格证 | | 1份 |
选配耗材： | 名称 | 规格 | 树脂砂轮片 | (300×1.5×32)(300×2×32) | 碳化硅砂轮片 | (300×1.5×32)(300×2×32) | 白刚玉砂轮片 | (300×1.5×32)(300×2×32) | 铬刚玉、单晶玉砂轮片 | (300×1.5×32) | 金刚石砂轮片 | (300×1.5×32) | CBN砂轮片 | (300×1.5×32) | 切削液 | Z0703B合成重负荷切削液 |

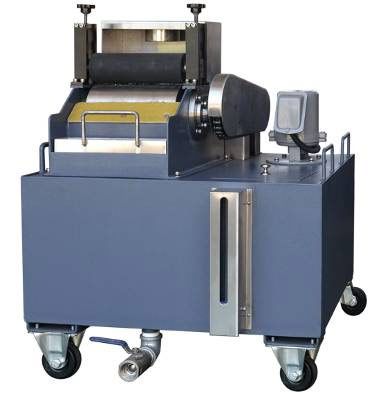

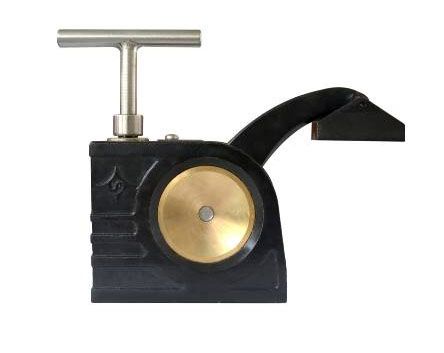

选配件:
| |
