产品名称

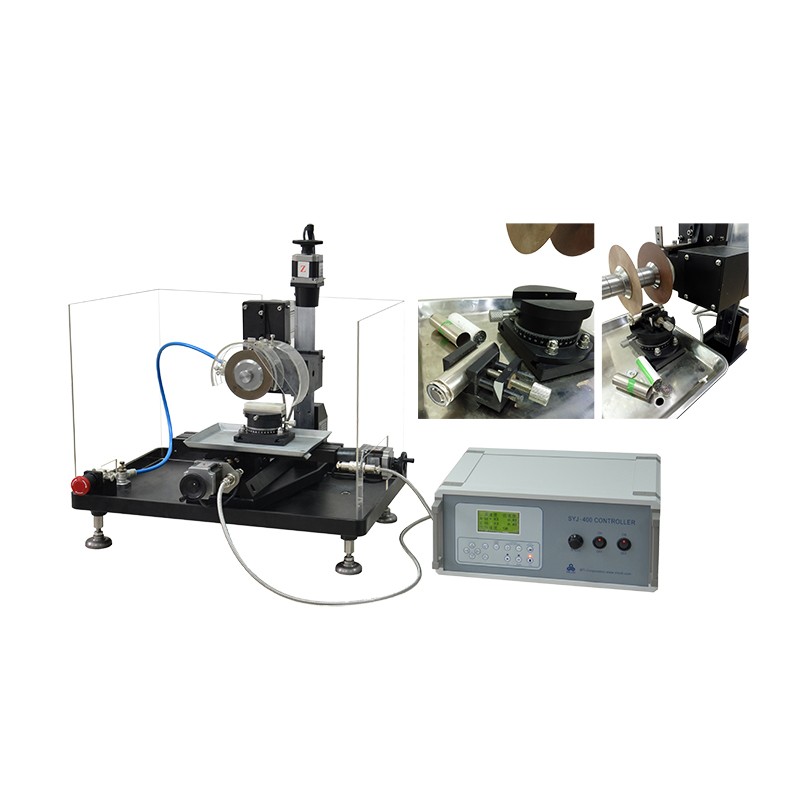

SYJ-400 CNC划片切割机

产品型号

SYJ-400

安装条件

本设备要求在海拔1000m以下，温度25℃±15℃，湿度55%Rh±10%Rh下使用。

1、水：设备配有上水口及下水口，需自行连接自来水及排水

2、电：AC220V 50Hz，必须有良好接地

3、气：无

4、工作台：尺寸800mm×600mm×700mm，承重50kg以上

5、通风装置：需要

主要特点

1、可用计算机进行控制，允许自行编制程序，进行切割。

2、采用大扭矩交流无刷电机，通过带轮组，驱动主轴转动，通过控制调速旋钮，使速度在300rpm-3000rpm内可调。

3、配有精密的Ø100mm真空吸盘。

4、可根据材料的尺寸选用适合的锯片与夹锯垫。

5、配有防水罩，并可通过节流阀控制冷却液流量。

技术参数

1、电源电压：110V/220V

2、主轴驱动功率：180W

3、主轴转速：300-3000rpm

4、X轴滑板行程：210mm

5、Y轴滑板行程：110mm

6、Z轴滑板行程：90mm

7、步进电机分辨率：0.0025mm

8、步进电机定位精度：0.01mm

9、最大切割深度：50mm

10、工作台旋转：360°±0.5°

11、载物板：80mm×25.4mm

12、载体盘：Ø101.6mm

13、锯片：Ø100mm×Ø12.7mm、Ø150mm×Ø12.7mm

产品规格

尺寸：580mm×560mm×660mm；重量：39kg

标准配件

1

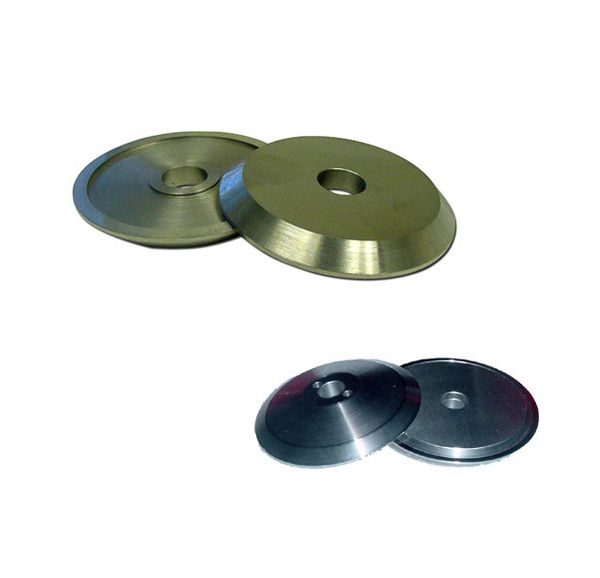

夹锯垫

共3套

2

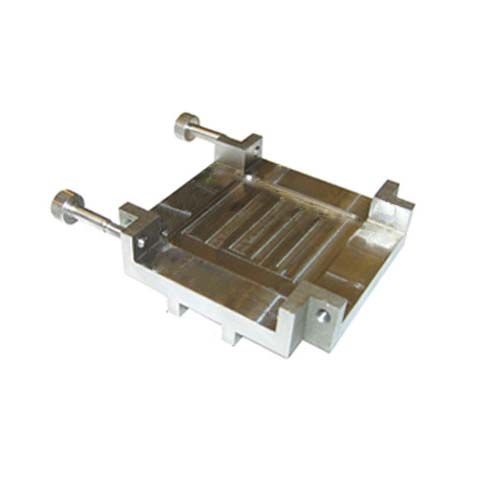

十字夹具

1套

3

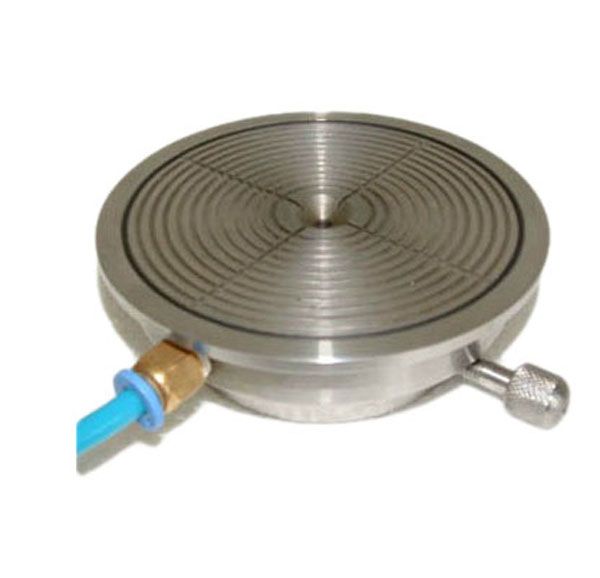

真空吸盘

1套

4

铝制载物块

1个

5

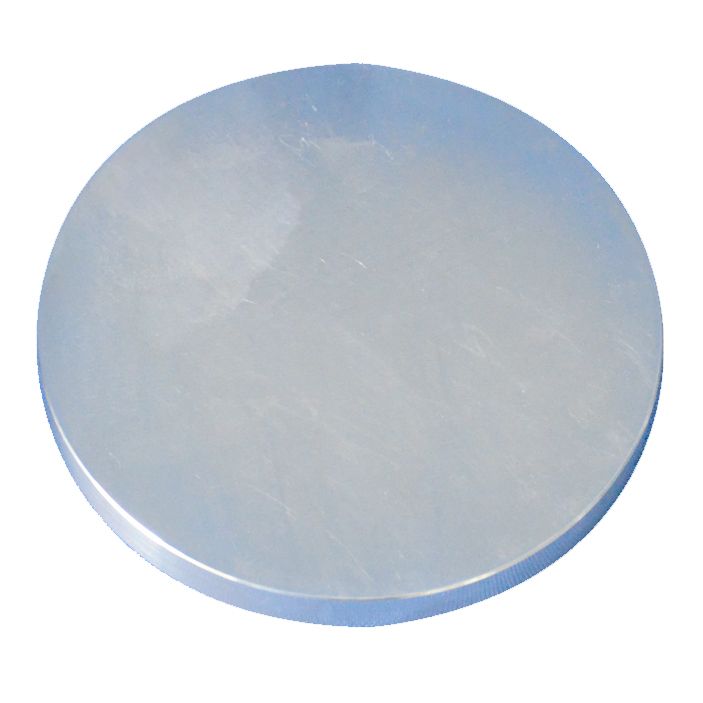

钢制载物盘

2个

6

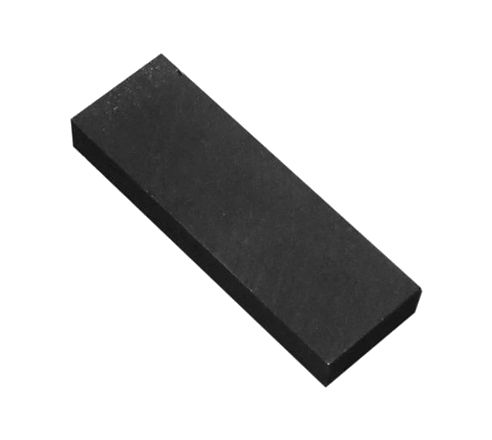

树脂陶瓷块

2块

7

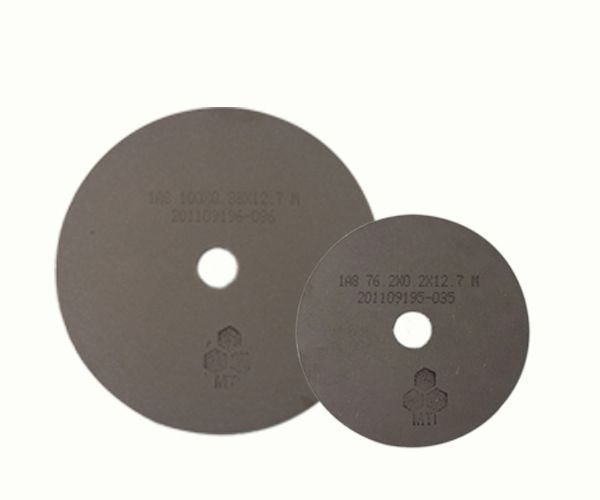

全烧结金刚石锯片

（Ø100mm×Ø12.7mm×0.35mm）

1片

8

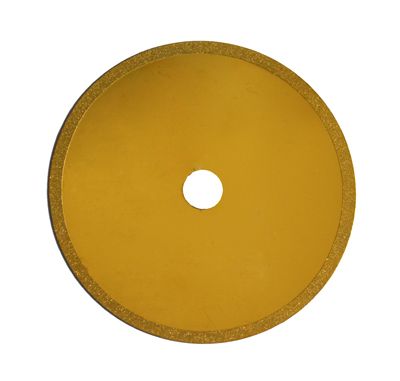

电镀金刚石锯片

（Ø100mm×Ø12.7mm×0.4mm）

2片

9

石蜡棒

4根

10

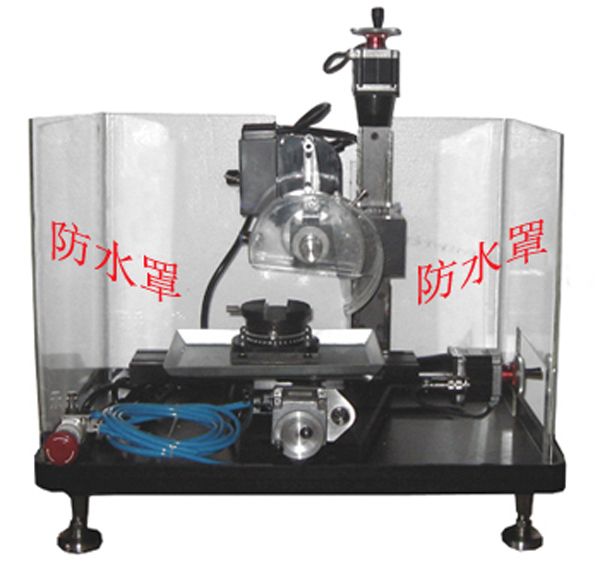

防水罩

1套

可选配件

1、边缘烧结金刚石锯片Ø150mm×Ø12.7mm×0.6mm

2、烧结金刚石划锯片

3、无油真空泵

4、自动过滤水箱

5、MTI系列加热平台
