产品型号

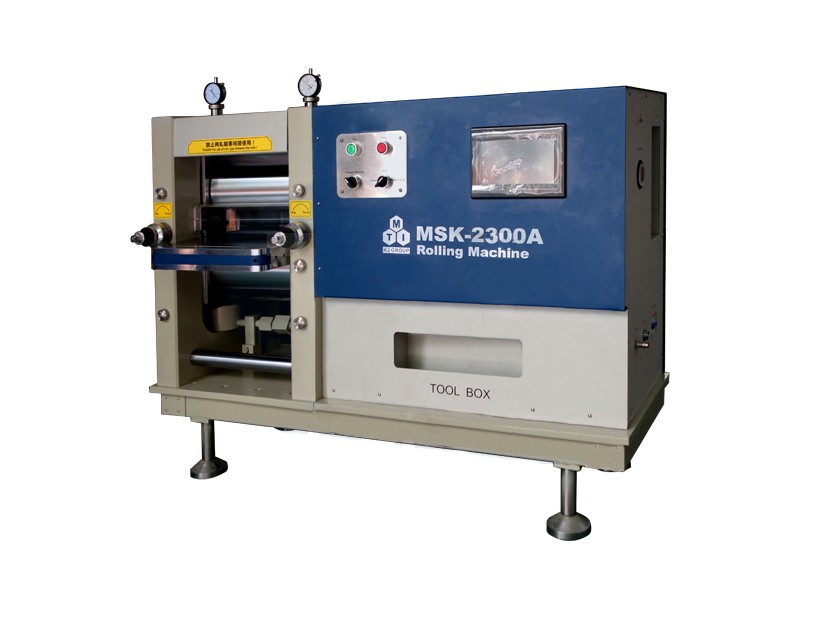

MSK-2300A液压平衡电动对辊机

主要特点

1、设有正反转，线速度可调。

2、液压平衡推力装置使轧制力均匀、稳定（最大压力55T）。

3、轧制后的片材表面光滑、平整，厚度均匀度±2.5µm。

4、极片材料**次轧制时厚度可一次减薄20%-30%（如需轧制更薄，须进行多次轧制，每次轧制量建议5µm ）。

5、采用PLC控制轧制力系统和收放卷系统（收放卷系统是独立选项）。

6、PCL可根据采集轧制力与轧制密度（厚度）关系，以线性图的方式显示在PLC屏幕上，并设有历史数据储存及数据输出打印功能。

技术参数

1、配置电源：AC110V/60Hz AC220V/50Hz

2、压缩空气：≥0.3MPa

3、轧制力：参考值为1T-25T（如有特殊要求，请说明）

4、轧辊：Ø210mm×330mm

5、轧辊硬度：表面HRC62-HRC68，内部HRC60-HRC62

6、轧制平整度：±0.0025mm

7、调速范围：1m/min-6m/min

产品规格

尺寸：1200mm×420mm×800mm；重量：约800kg

序号

材质

类别

轧制力

材料宽度

材料厚度

**次轧制厚

度减薄百分比

多次轧制厚

度减薄百分比

备注

1

双面电池极片

15T

≤300mm

≤0.3mm

30%-35%

50%-55%

不同材料、不同厚度、

不同宽度、不同压力

以及涂层密度不同，

轧制厚度减薄百分比

也不一样。

2

单面电池极片

15T

≤300mm

≤0.15mm

20%-30%

40%-45%

3

有色金属

20T

≤300mm

≤4.0mm

5%-10%

无限
