产品名称

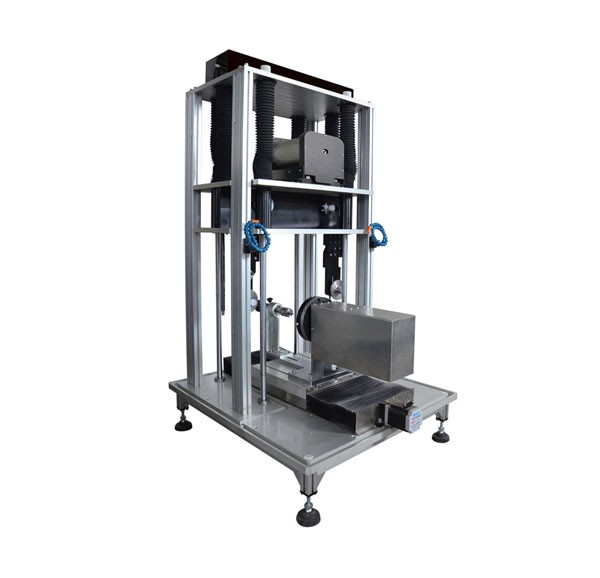

STX-1203全自动金刚石线切割机

产品型号

STX-1203

主要特点

1、主电机带动金刚石切割线向下做定速移动，材料固定在工作台上不动，确保切割的稳定。

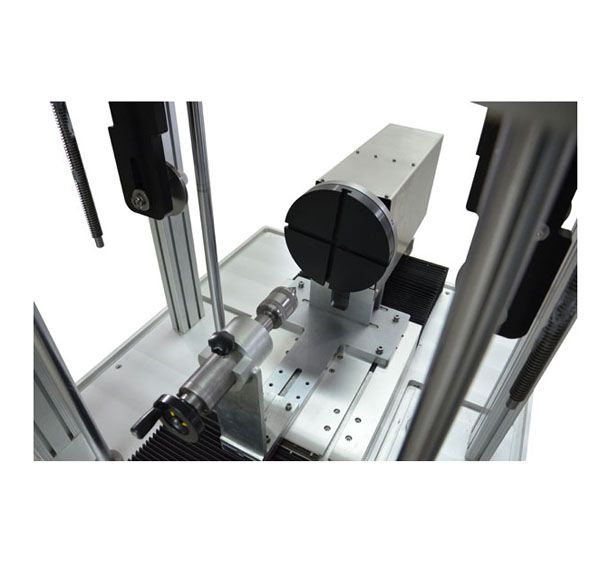

2、工作台可手动或通过程控进行360˚旋转调整。

3、采用气动张紧系统，使用进口气动元件，使张紧力更加稳定可靠。

4、PLC程序控制系统及大尺寸触屏，使操作简单快捷。

5、可根据您的需要设计各种配用工装卡具。

功能用途

1、陶瓷材料：氧化铝陶瓷、氧化锌陶瓷、氧化锆陶瓷、靶材陶瓷、蜂窝陶瓷、半导体陶瓷、导电陶瓷、不导电陶瓷等；

2、晶体材料：石墨、硅晶体（太阳能多晶硅、单晶硅）、蓝宝石、氧化铝晶体、红外玻璃晶体、氧化铝晶体、碳化硅晶体、碘化铯晶体等；

3、玻璃材料：硫系玻璃、光学玻璃、石英玻璃、红外玻璃、玻璃管等；

4、金属材料：铁、铝、铜、钛合金、镁合金等金属及合金、有色金属（硫化锌、铁氧体）等；

5、复合材料：PVC板、碳纤维复合材料、玻璃纤维复合材料等

6、岩石材料：天然岩石、玉石、陨石、裴翠、玛瑙等精密切割，各类高价值材料的精密切片；地质光片、地质薄片（沉积岩、岩浆岩、变质岩、矿石）等开方切片。

7、热电材料：碲化铋，碲化铅、硅锗合金等

8、红外光学材料：硒化锌、硫化锌、硅、锗等晶体

9、生物医学材料： 生物塑化标本切片（人体动物器官、颌骨软硬组织联合切片、种植体观察、牙齿冠桥，牙齿等组织学标本） ；骨科软硬组织联合切片（股骨、髋关节、椎体等鲜活组织和硬组织、带植入物的骨组织学样本等）；心脑血管支架切片，结石切片等医学组织切片；

......

注：材料硬度小于金刚石线的均可进行精密切割。

技术参数

1、电源：220V 50Hz

2、功率：<475W（max）

3、主轴电机：交流变频电机，功率250W

4、Y、Z、R轴电机：精密步进电机

5、切割线运丝速度：0-8m/s可调，数显

6、切割线总长：≤150m

7、切割线直径：≤0.45mm

8、Y轴行程：≤300mm，数显

9、Z轴行程：≤300mm，数显

10、Y、Z 轴进给示值精度：0.01mm

11、工作台转角：0-360˚，分辨率0.01˚，数显

12、工作台重复定位精度：<0.032˚

13、切割样件尺寸：Ø300mm×300mm（max）

14、张紧系统：气动张紧，张紧气压调节范围0-1MPa

15、安 全控制装置：断线自停、急停开关

产品规格

机体尺寸：1075mm×892mm×1623mm；机体净重：约200kg

标准配件

1

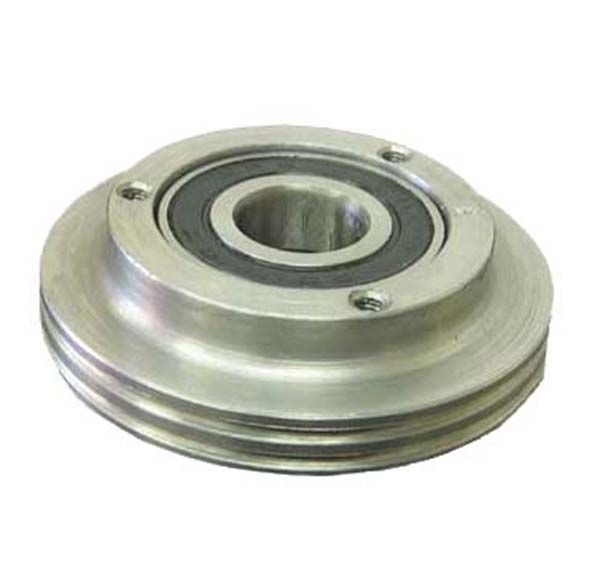

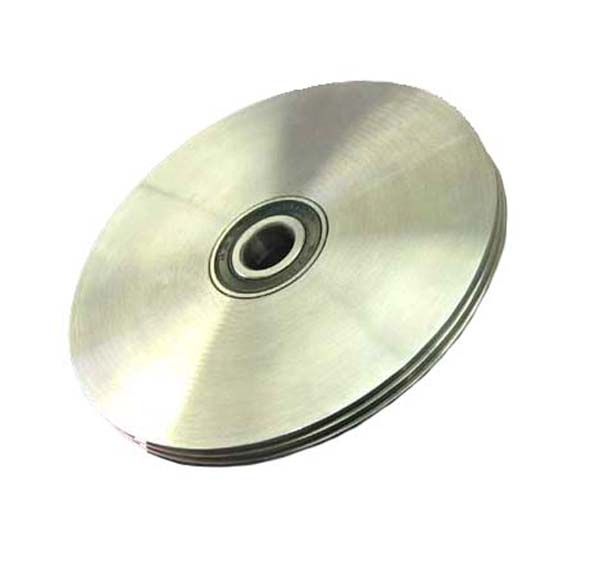

张紧轮

2个

2

导向轮

2个

3

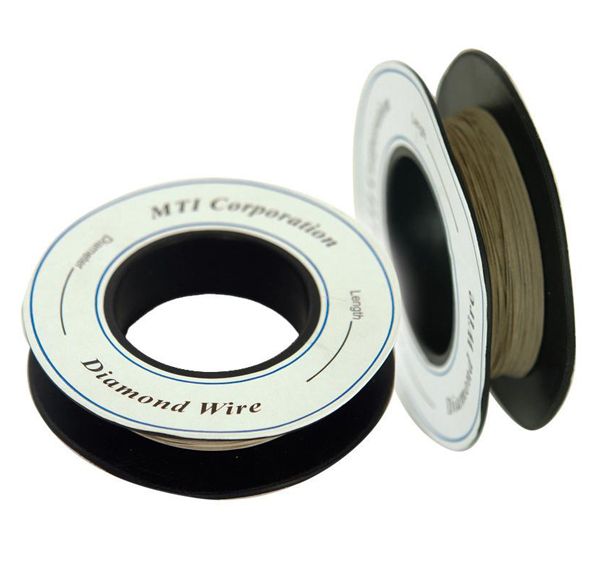

金刚石线

2卷

4

水泵

1个

5

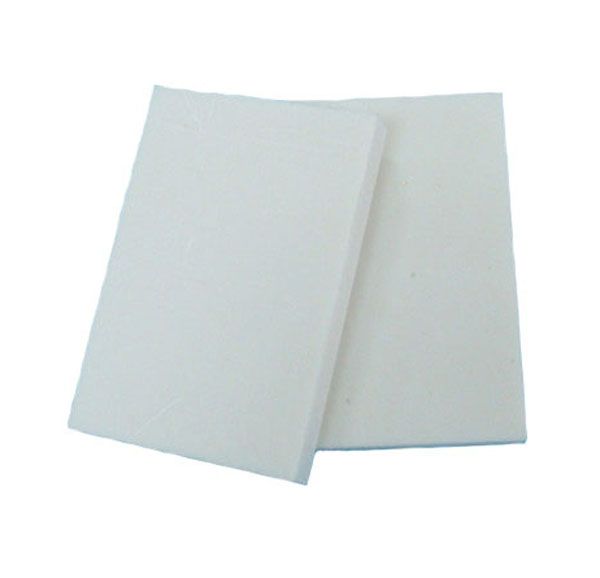

树脂陶瓷块

2块

6

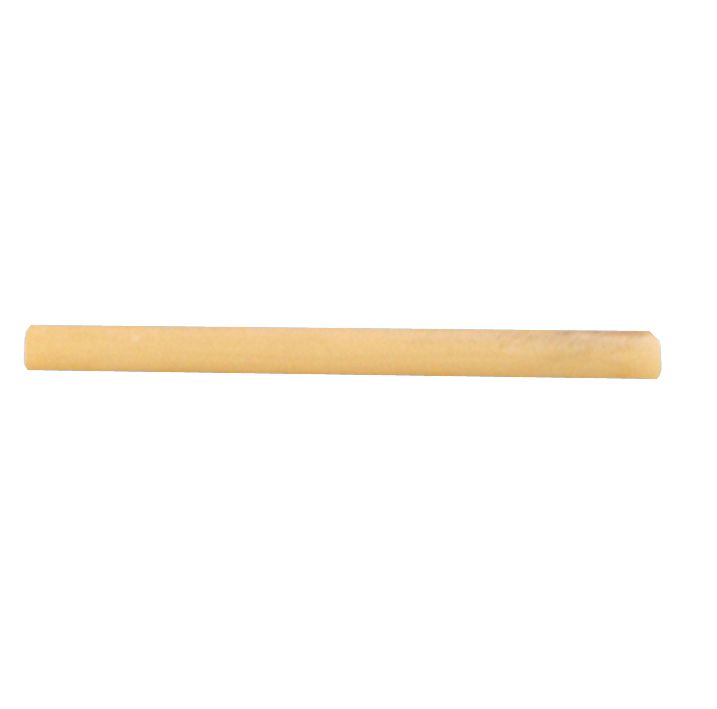

石蜡棒

4根

可选配件

1、金刚石线（Ø0.125mm、Ø0.25mm、Ø0.35mm、Ø0.42mm）

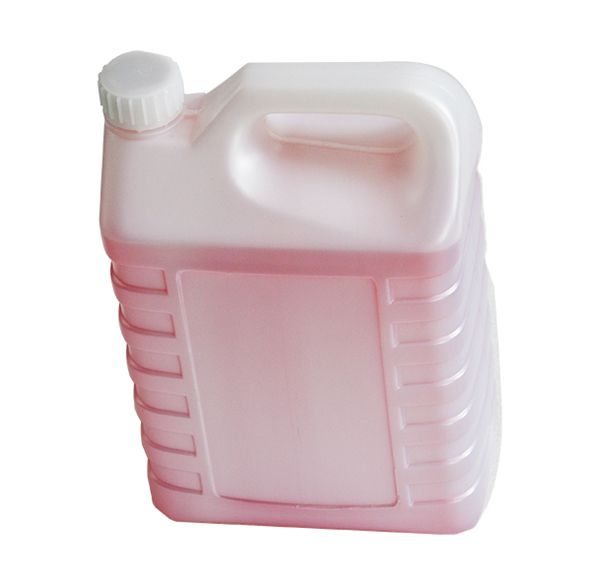

2、切割专用油

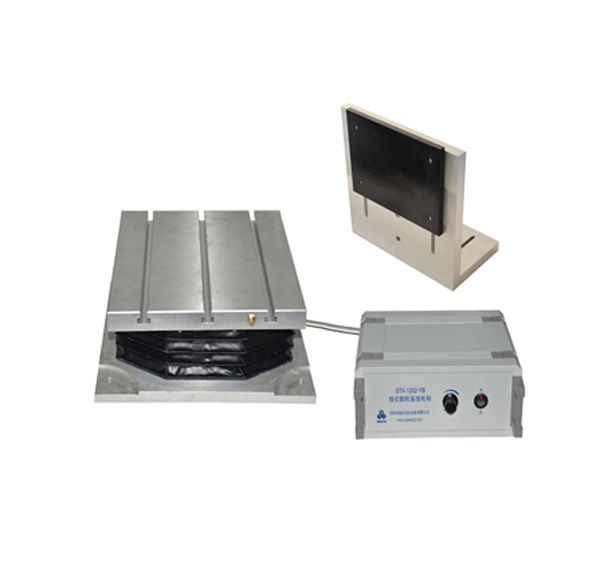

3、STX-1200-YB线切割机摇摆机构（特别适合于高硬度材料，如宝石、玉石等，或低硬度的石墨、KDP等的切割使用。）

4、STX-1200-A轴摇摆旋转机构（特别适合于高硬度材料的切割使用，如玉石等。）

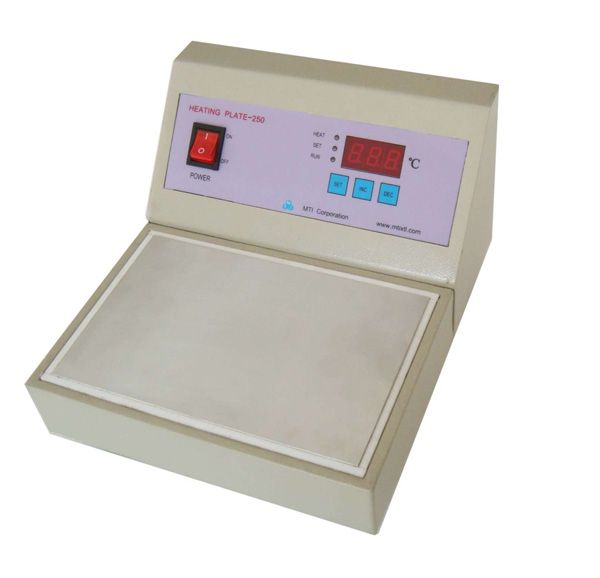

5、MTI系列加热平台

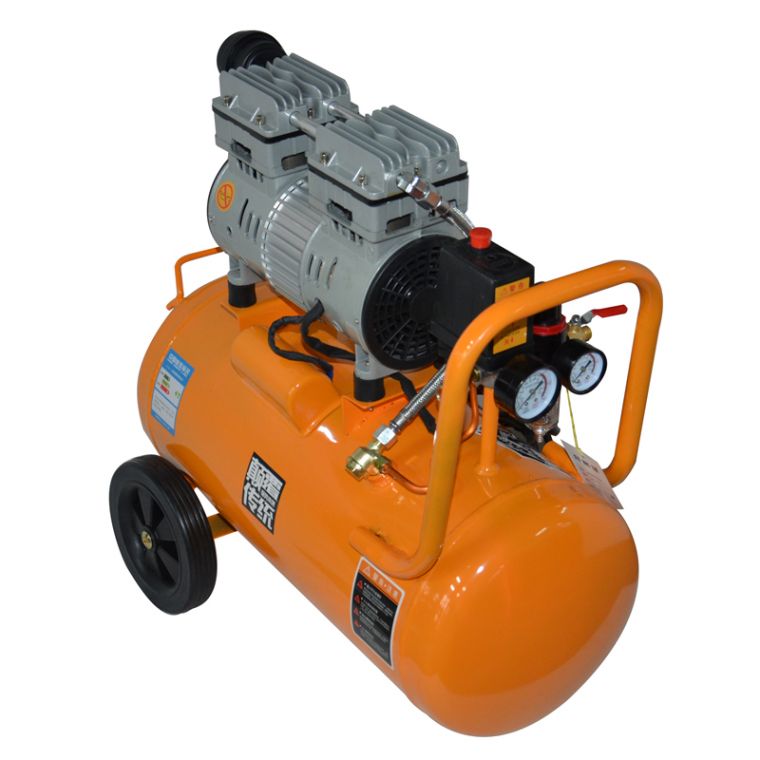

6、静音无油空气压缩机

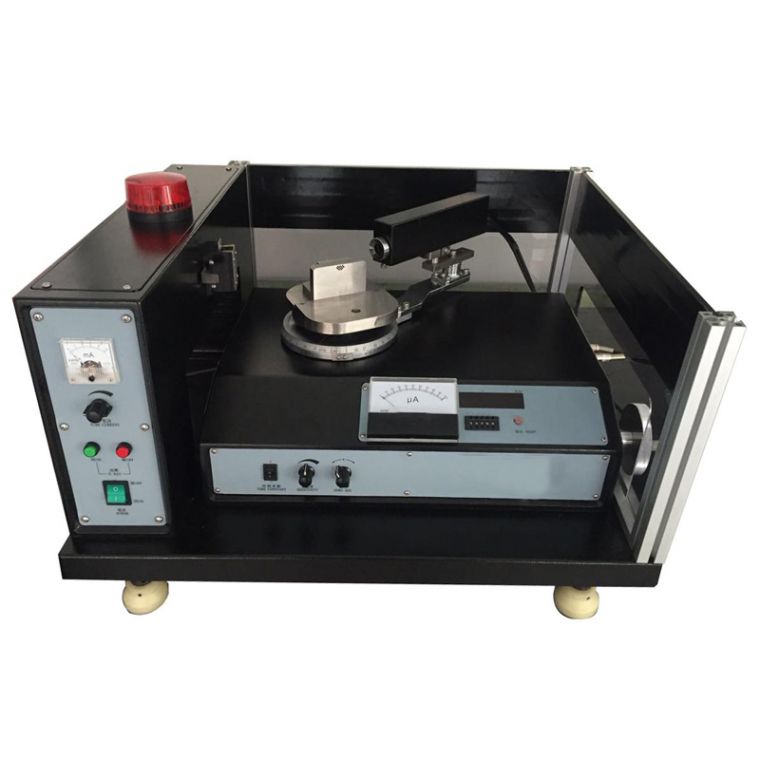

7、DX-100单晶定向仪
