产品名称

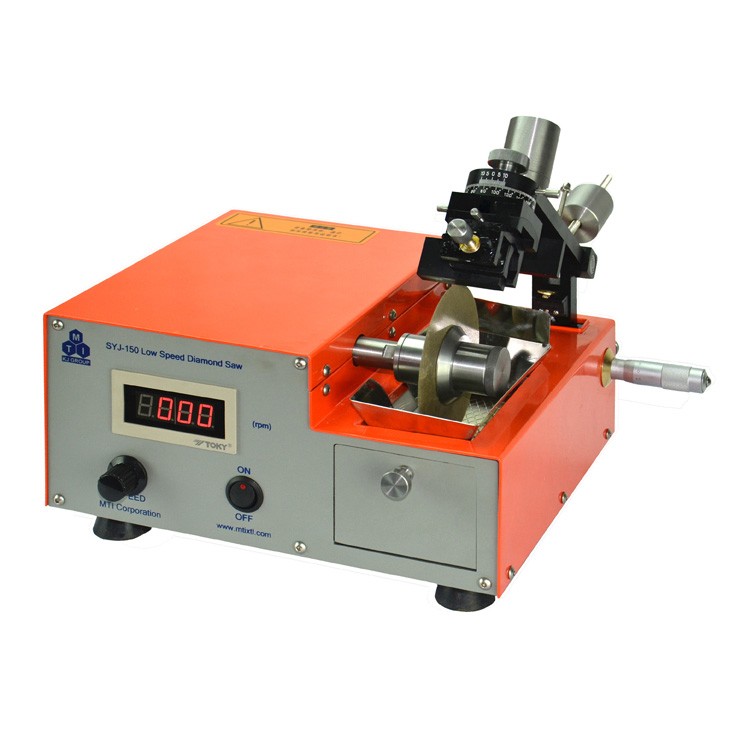

SYJ-150低速金刚石切割机

产品型号

SYJ-150

安装条件

本设备要求在海拔1000m以下，温度25℃±15℃，湿度55%Rh±10%Rh下使用。

1、水：设备配有自循环水槽（加注纯净水或者去离子水）

2、电：AC220V 50Hz，必须有良好接地

3、气：无

4、工作台：尺寸600mm×600mm×700mm，承重50kg以上

5、通风装置：需要

主要特点

本机扭矩大、噪音低，运行平稳，结构紧凑。主轴运转精度高，并且可微调被加工样品的水平进给位置。配有二维夹具，可使被加工样品在**角度进行定位切割。本机可以配用多种材质的锯片（如烧结金刚石锯片、电镀金刚石锯片、刚玉锯片、碳化硅锯片、立方氮化硼锯片），以满足不同材料的切割需求。锯片下方设有冷却水盒，利用锯片的旋转把盒中的冷却液带到样品上，把切割过程中所产生的热量及时带走，从而避免样品发热使其组织发生改变。此外，本机配有限位装置，可以进行无人看守切割。

技术参数

1、主轴转速：最低起动转速～最高转速25～600rpm

2、电源：AC110V/220V 50W

3、进给定位精确度：0.01mm（可采用机械式和数显式两种千分尺，标配为机械式，数显式需另行选购）

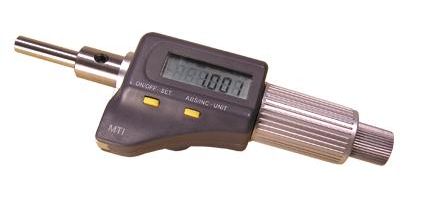

数显千分尺

4、最大行程：50mm（微调行程25mm）

5、二维调整：水平方向旋转360°，垂直方向±15°（点击查看如何安装样品）

6、圆锯片尺寸：Ø76mm-Ø100mm

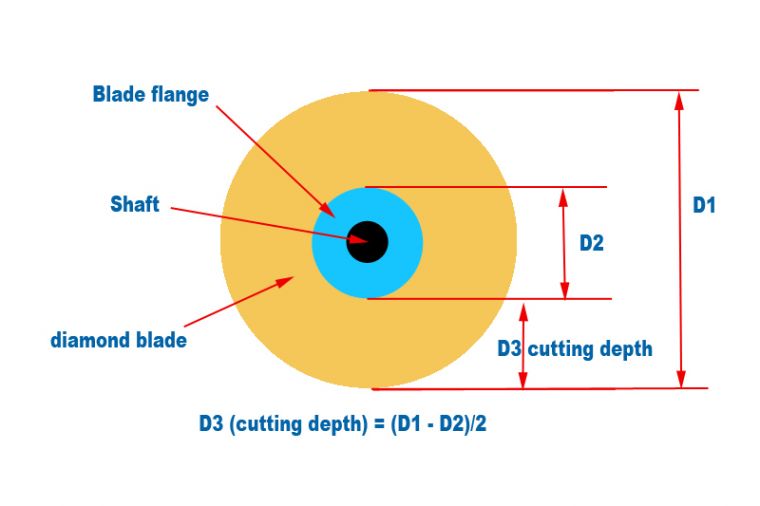

切割深度

产品规格

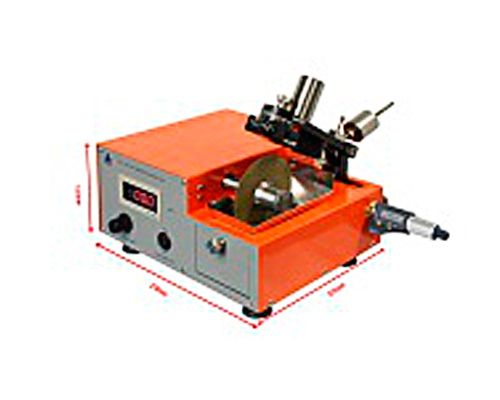

尺寸：365×280×235mm；重量：12kg

标准配件

1

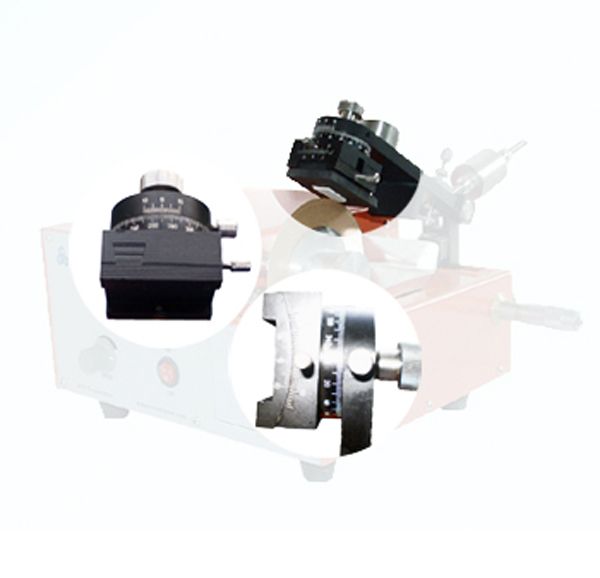

可调二维夹具

1套

2

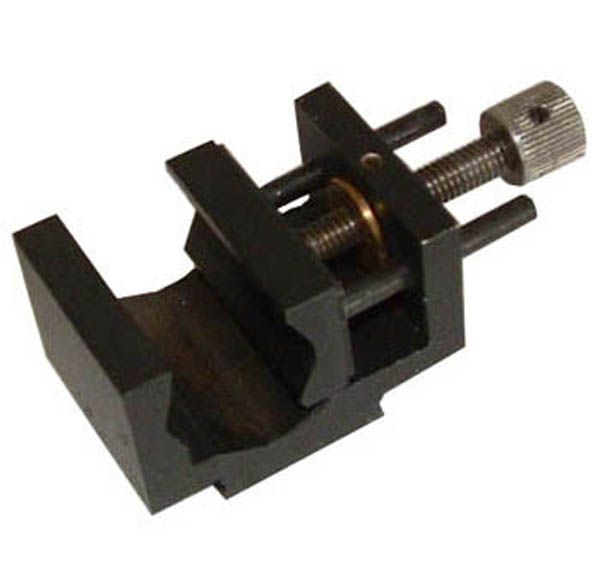

虎钳

1个

3

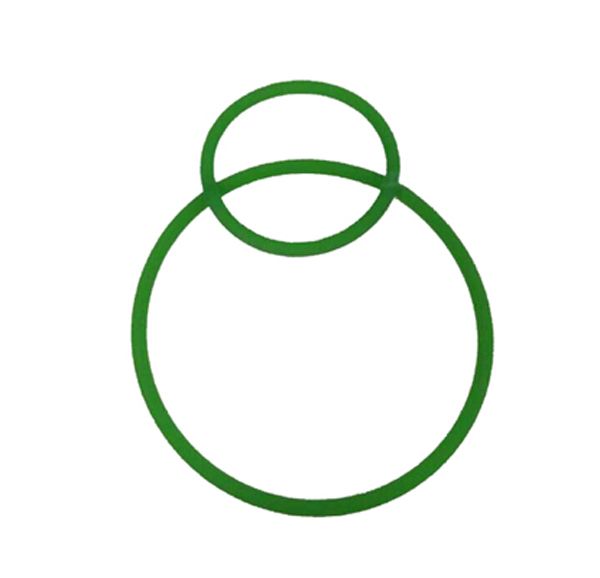

驱动电机皮带

2条

4

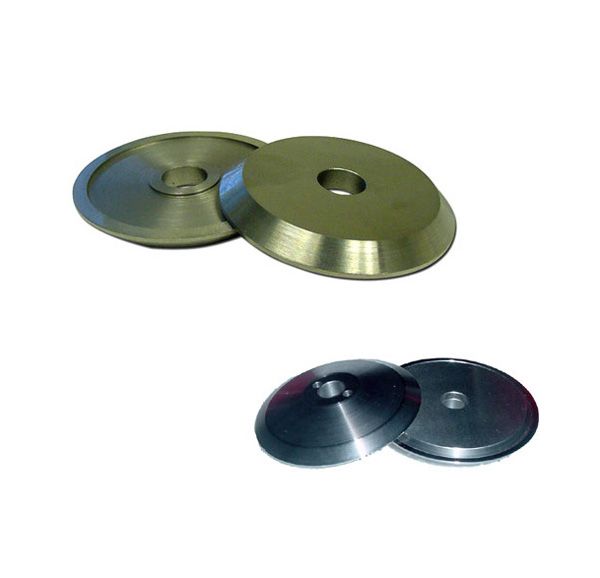

夹锯垫

（Ø62mm、Ø48mm、Ø35mm）

共3套

5

铝制载物块

（25mm×50mm×6mm）

2个

6

树脂陶瓷块

（50mm×50mm×10mm）

2个

7

全烧结金刚石锯片

（Ø100mm×Ø12.7mm×0.33mm）

1片

8

电镀金刚石锯片

（Ø100mm×Ø12.7mm×0.4mm）

2片

9

碳化硅锯片

（Ø100mm×Ø12.7mm×0.4mm）

10片

10

刚玉锯片

（Ø100mm×Ø12.7mm×0.4mm）

10片

11

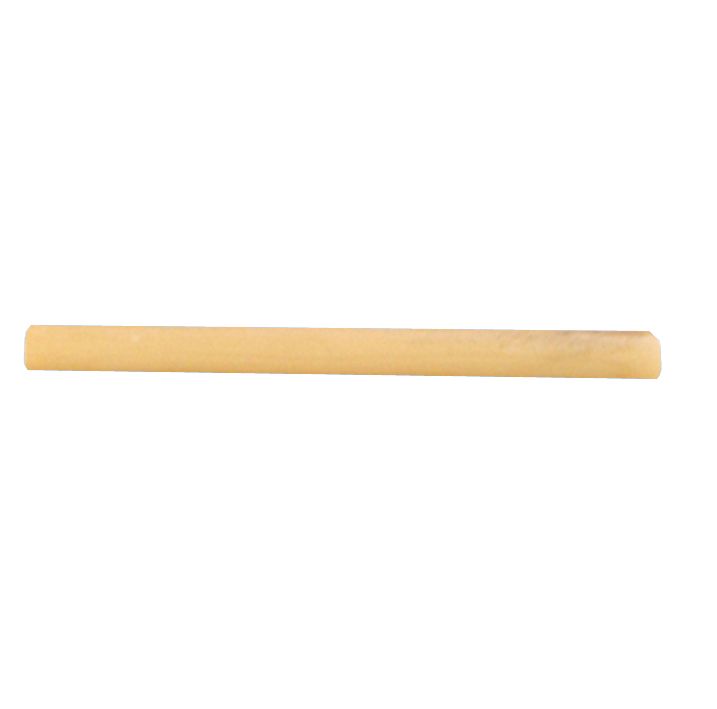

石蜡棒

4根

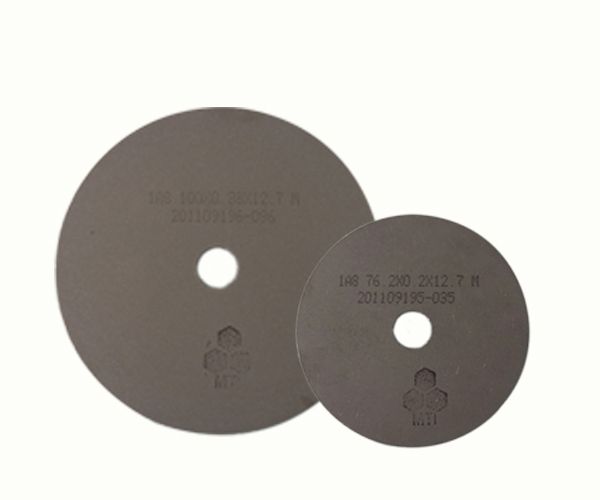

1、全烧结金刚石锯片Ø100mm×Ø12.7mm×0.33mm

2、边缘烧结金刚石锯片Ø100mm×Ø12.7mm×0.4mm

3、 碳化硅锯片Ø100mm×Ø12.7mm×0.4mm

4、 刚玉锯片Ø100mm×Ø12.7mm×0.4mm

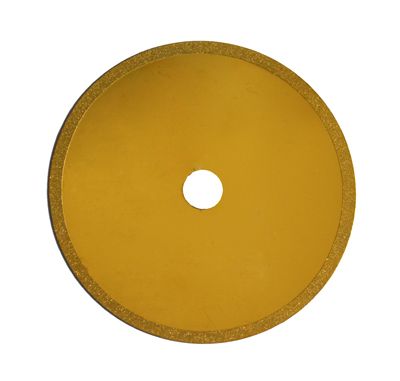

5、 电镀金刚石锯片Ø100mm×Ø12.7mm×0.4mm

注意事项

1、切割过程中必须使用配有冷却粉的切割液，或者防锈剂、乳化液等具有防腐作用的液体，避免直接使用水

冷却，以免锈蚀设备。

2、停机时应先将设备转数调低至停止后再关闭电源开关，然后再取下样品。

3、启动时要先确保样品固定、卡持牢固，并将调速旋钮逆时针调至零处，然后打开开关，再调高转速。

4、每次使用完毕后要做好卡具和锯片的清洗保护工作，吹干并做涂油防锈处理后存放。

5、为防止样品切割面氧化或者污染，设备可放在充氮气的手套箱内操作（冲氩气除外）。
