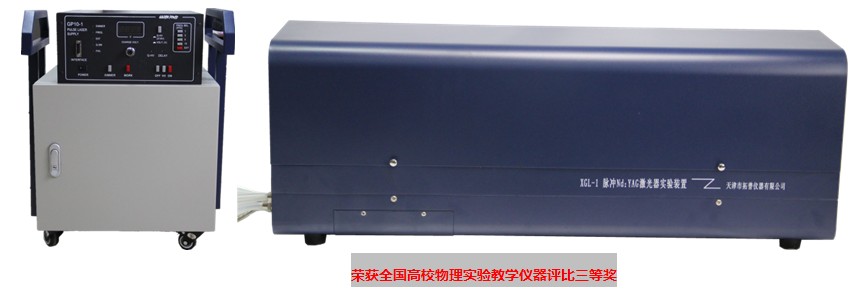

XGL-1脉冲Nd:YAG激光器实验装置
产品介绍
l 采用闪光灯泵浦、开关电源、电光调Q、腔外倍频技术。 l 对激光腔及倍频晶体等采用水冷循环保护。 l 激光电源操作简单、方便。 l 当环境温度超过60℃时主功率变换桥会自动锁闭，待温度降低15℃时，可自动恢复。 技术参数 名 称 | 规 格 | 数 量 | 主 机 | 主机输出激光波长：532nm、1064nm，输出能量：600mJ(1064nm,静态)，光束发散角：≤ 5mrad | 1套 | 激光电源 | 充电电压1000V（连续可调），输出平均功率1KW,放电频率1、5、10、20Hz；放电脉宽200us，晶体高压5KV，调Q延时180us(50～300us可调) | 1套 | 光 源 | 指示激光器: GY-11 氦氖激光器（含电源）：波长632.8nm，功率≥1.5mW,单模TEM00，全保护安全高压插头，腔长250mm，带支架。 | 1套 | 晶体组件 | 激光晶体：Nd3+:YAG晶体，φ6x120mm 倍频晶体：KTP晶体，通光口径7x7mm，S1:AR@1064nm,S2:AR@532nm,倍频效率：5%～15% 调Q晶体组件： 调Q晶体：KDP晶体 调Q方式：退压电光调Q：1～5KV(可调) 半波电压：3800V | 1套 | 光学组件 | 输 入 镜：通光口径φ20mm，1064nm全反射 输 出 镜：通光口径φ20mm，T=80%@1064nm 透 镜：f=500mm,φ36mm,AR@400～700nm 布式角偏振片：φ30*3mm 短波通滤光片 | 1套 | 机械/调整组件 | 可变光阑（φ2～28mm）、光靶、刀口、白屏 精密光学导轨：尺寸1000mm*80mm专用硬铝合金型材，带刻度，分辨精度1mm，配套滑座。 | 1套 | 其 他 | 专用水箱、水管、水控开关、水泵、螺丝刀、实验讲义、使用说明书 | 1套 | 可选配置 | DT-1光电探测器:光谱响应波长：400nm～1100nm，光敏面：Φ1mm，峰值波长：900±50mm，工作电压DC:18V，配套底座及支杆 | 1套 | 可选配置 | 145C激光能量计 | 1套 | 可选配置 | 进口数字示波器 | 1套 | 可选配置 | 调Q晶体组件 | 1套 |
实验内容 1. Nd3＋:YAG激光器的阈值与斜效率测量 2. Nd3＋:YAG激光器的电光调Q、动静比测量、脉冲宽度测量实验 3. Nd3＋:YAG激光器的倍频与相位匹配实验 4. Nd3＋:YAG激光器的选模实验 5. Nd3＋:YAG激光器的横模模式判别 6. Nd3＋:YAG激光器的发散角测量 7. Nd3＋:YAG激光器谐振腔长度对激光阈值、能量、模式、发散角等的影响 8. 选配：被动调Q实验
| |
