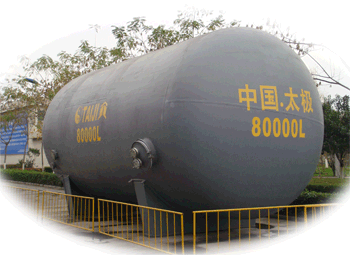

卧式搪玻璃贮罐

型号:

ZW系列

产品介绍

搪玻璃储罐（贮罐）用以存放酸、醇、气体等提炼的化学物质。根据结构分可分为：开式搪玻璃储罐（贮罐）、闭式搪玻璃储罐（贮罐）、卧式搪玻璃储罐（贮罐）等。它是石油、化工、粮油、食品、消防、交通、冶金、国防等行业必不可少的、重要的基础设施，我们的经济生活中总是离不开大大小小的储罐。太极标准卧式搪玻璃储罐（贮罐）规格：3000L、4000L、5000L、6300L、8000L、10000L、12500L、16000L、20000L、30000L、50000L、80000L等，也可根据用户需要进行非标卧式搪玻璃贮罐定做，太极搪玻璃贮罐质量可靠、服务周到、用户放心。

参数表：

型号		ZW-3000	ZW-4000	ZW-5000	ZW-6300	ZW-8000
公称容积 L		3000	4000	5000	6300	8000
实际容积 L		3337	4457	5550	7024	8910

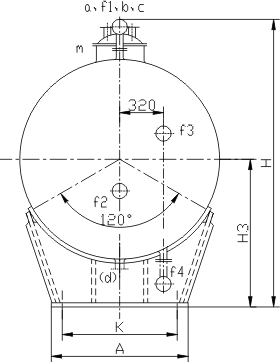

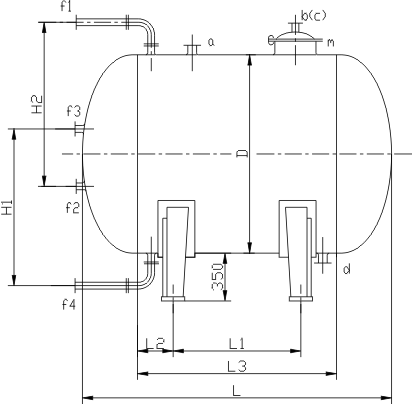

尺寸 (mm)	D	1450	1450	1600	1750	1900
	H1	1100	1100	1200	1300	1300
	H2	1200	1200	1200	1300	1400
	H3	1089	1089	1166	1243	1318
	H	2146	2146	2300	2454	2604
	L1	934	1494	1420	1474	1590
	L2	260	320	360	390	420
	L3	1454	2134	2140	2254	2430
	L	2288	2968	3052	3246	3496
	A	1300	1300	1430	1560	1690
	K	1090	1090	1180	1300	1420
管口尺寸 (mm)	a	80	80	80	80	80
	b	65	65	65	65	65
	c	65	65	65	65	65
	d	80	80	80	80	80
	f1-4	65	65	65	65	65
	m	300×400	300×400	300×400	300×400	300×400
参考重量Kg		1732	2076	2510	3200	3730

型号		ZW-10000	ZW-12500	ZW-16000	ZW-20000	ZW-30000	ZW-50000
公称容积 L		10000	12500	16000	20000	30000	50000
实际容积 L		11094	13921	17756	22332	33300	51605
尺寸 (mm)	D	2000	2000	2200	2400	3000	3000
	H1	1400	1400	1500	1600	1900	1900
	H2	1400	1400	1500	1600	2000	2000
	H3	1368	1368	1470	1572	1876	1876
	H	2704	2704	2908	3112	3720	3720
	L1	1880	2740	2840	2930	2370	4888
	L2	450	470	500	550	630	630
	L3	2780	3680	3840	4030	3630	6148
	L	3900	4800	5080	5374	5282	7800
	A	1780	1780	1950	2130	2650	2650
	K	1490	1490	1680	1890	2430	2430
管口尺寸 (mm)	a	100	100	100	100	100	100
	b	80	80	80	80	80	80
	c	80	80	80	80	80	80
	d	100	100	100	100	100	100
	f1-4	65	65	65	65	65	65
	m	450	450	450	450	450	450
参考重量Kg		4740	5640	6700	8420	12700	18308
