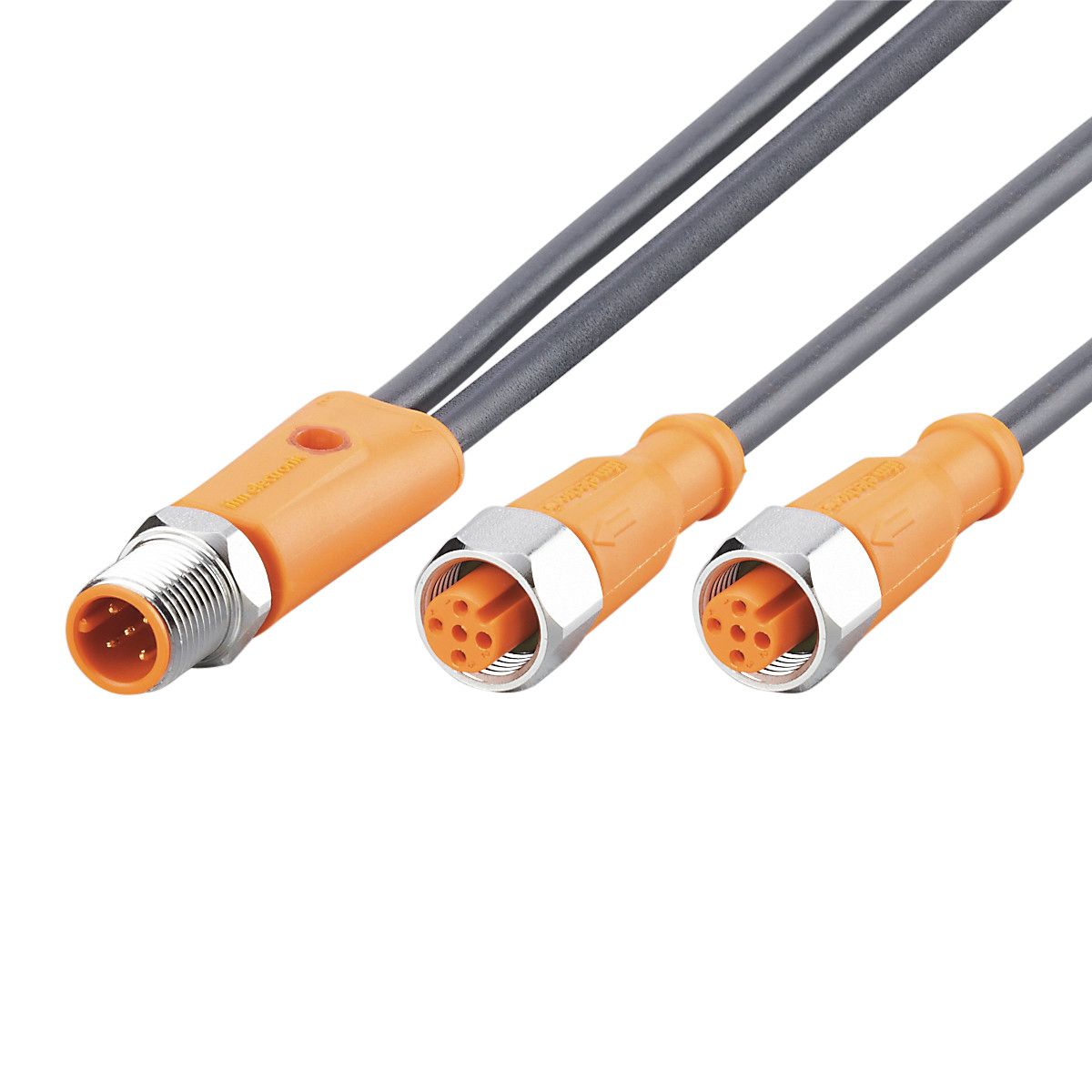

Y连接电缆EVM062
产品名称 Y连接电缆YDOGHXX0VAS00,2HXXSTGH050VAS
产品介绍
- 用于移动机器应用和特别严苛的工业环境
- 工作温度范围广，防护等级高
- 从带有锁止机构的联接圈获得振动和冲击的耐受力
- 可耐受快速温度波动和盐雾
- 耐油和冷却剂
技术参数： | 应用 |
|---|
| 特殊的性能 | 无硅树脂; 无卤素; 镀金触点; 牵引链适用性 | | 无硅树脂 | 有 | | 电气数据 |
|---|
| 工作电压 [V] | < 60 AC/DC | | 防护等级 | II | | 当前负载总数最大值 [A] | 4 | | 工作条件 |
|---|
| 环境温度 [°C] | -25...90 | | 注意环境温度 | | | 环境温度变化 [°C] | -25...90 | | 注意环境温度（移动的） | | | 存储温度 [°C] | -25...55 | | 储存湿度 [%] | 10...100 | | 符合所述等级的其他储存气候条件 | | | 外壳防护等级 | IP 65; IP 67; IP 68; IP 69K | | 认证/测试 |
|---|
| 抗振强度 | | EN 60068-2-6 Fc | 20 g (10...3000 Hz) / -20 °C / 50 °C | | 50个扫描周期/频率; 每3个轴每分钟一个八度 |
| | 抗冲击 | | EN 60068-2-27 Ea | 100 g 11ms半正玄; 3个坐标轴中每个方向6个冲击 / -40 °C / 85 °C |
| | 持续抗冲击性 | | EN 60068-2-29 Eb | 40 g ６ ms; 3个坐标轴中每个方向4000个冲击 / -20 °C / 50 °C |
| | 快速温度变化 | | EN 60068-2-14 Na | TA = -40°C; TB = 85°C; t1 = 30 min; t2 = < 10 s 50个周期 |
| | 喷盐试验 | | EN 60068-2-52 Kb | 严格等级5 (4个检测周期) |
| | 机械技术数据 |
|---|
| 重量 [g] | 56.9 | | 模制主体材料 | TPU / TPU | | 滚花螺母的材料 | 不锈钢(1.4404 / 316L) / 不锈钢(1.4404 / 316L) | | 密封材料 | FKM | | 中央分配器的端口数量 | 2 | | 牵引链适用性 | 有 | | 牵引链适用性 | | 用于灵活应用的弯曲直径 | min. 10 x 电缆直径 | | 传播速度 | 用于水平传播长度5m的最大值3.3 m/s和最大值加速度5 m/s² | | 弯曲周期 | > 5 Mio. | | 扭转应力 | ± 180 °/m |
| | 注释 |
|---|
| 注释 | | | 包装单位 | 1 件 | | 电气连接 |
|---|
| 电缆: 0.2 m, PUR, 无卤素, 黑色, Ø 4.9 mm; 3 x 0.34 mm² (42 x Ø 0.1 mm ) + 4 x 0.34 mm² (42 x Ø 0.1 mm ) | | 电气连接 - 插头 |
|---|
| 接口 | 接插件: 2 x M12; 成型体: TPU, 桔黄色; 锁定: 不锈钢(1.4404 / 316L); 触头: 镀金的; 拧紧扭矩: 0.6...1.5 Nm | | 电气连接 - 插座 |
|---|
| 接插件: 2 x M12; 成型体: TPU, 桔黄色; 锁定: 不锈钢(1.4404 / 316L); 密封圈: FKM; 触头: 镀金的; 拧紧扭矩: 0.6...1.5 Nm |
| |
