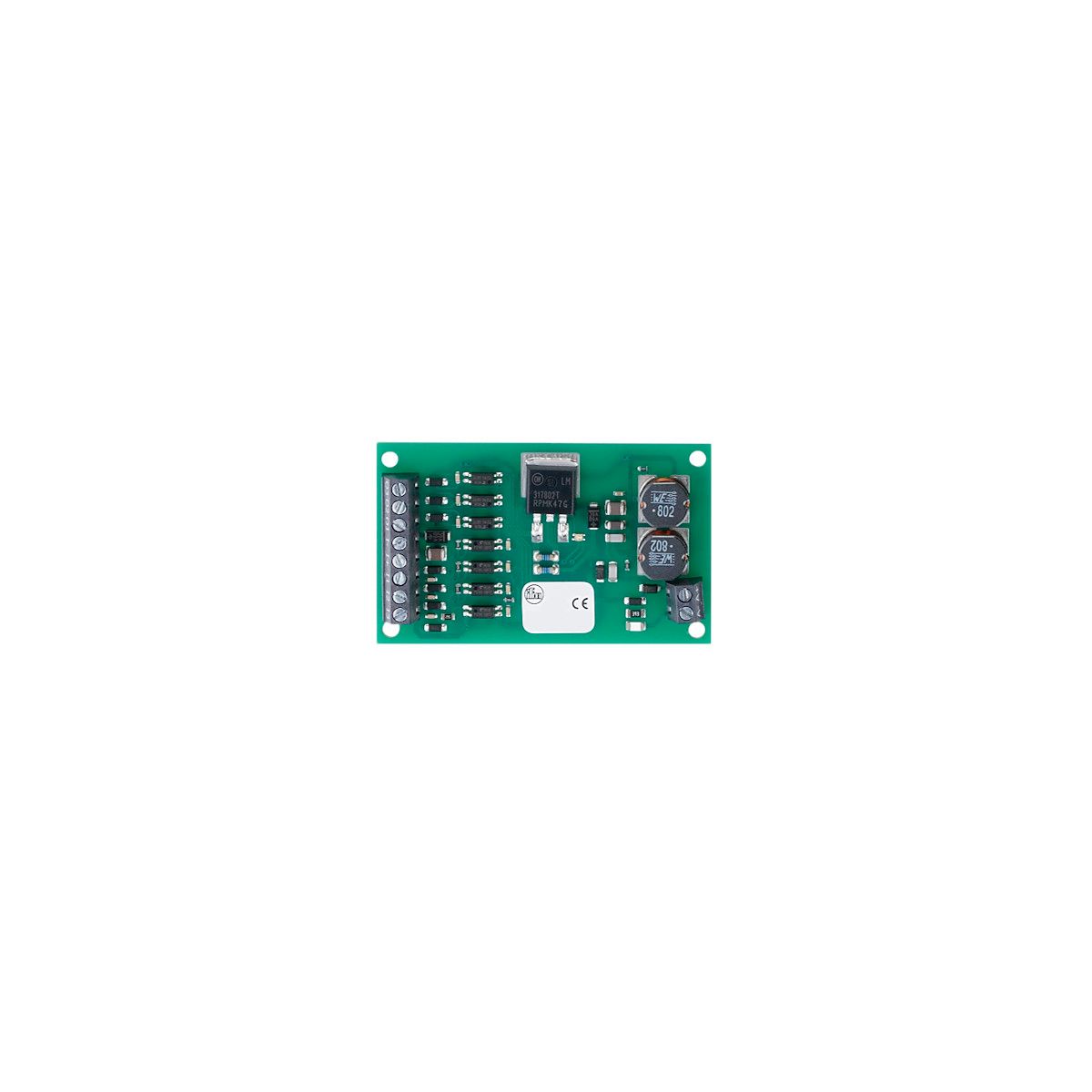

AS-Interface印刷电路板模块AC2731
产品名称 AS-Interface印刷电路板模块PCB 3DI 3DO T IP00
产品介绍
- 适合安装在小型外壳、控制柜中和操作面板上
- 通过螺丝端子简单快速布线
- 特别节省空间的设计
- 用于将机械开关集成到 AS-i 网络
- 用于三个控制和信号传输设备的 AS-i 连接
技术参数： | 应用 |
|---|
| 应用 | 用于板面安装的外壳 | | 电气数据 |
|---|
| 工作电压 [V] | 26.5...31.6 DC | | 电流损耗 [mA] | < 200 | | 当前负载总数最大值 [A] | 0.18; (AS-i提供的所有输入和输出的总电流: 180 mA) | | Watchdog集成看门狗电路 | 有 | | 总的输入/输出 |
|---|
| 输入和输出总数 | 数字输入数: 3; 数字输出数量: 3 | | 输入 |
|---|
| 数字输入数 | 3 | | 数字输入输入电路 | PNP | | 输入传感器电源 | AS-i | | 电源 [V] | 20...30; (DC) | | 数字输入保护短路 | 有 | | 输出 |
|---|
| 电气设计 | PNP | | 数字输出数量 | 3 | | 电压范围DC [V] | 18...30; (DC) | | 每个输出最大电流负载 [mA] | 180; (请注意用于所有输入及输出的电流负载 ) | | 短路保护 | 有 | | 执行器电源输出 | AS-i | | 工作条件 |
|---|
| 环境温度 [°C] | -25...70 | | 认证/测试 |
|---|
| EMC电磁兼容 | | | AS-i分类 |
|---|
| AS-i版本 | 2.1 | | 扩展寻址模式 | 有 | | AS-i Profil | S-7.A.E | | AS-i I/O配置 [hex] | 7 | | AS-i ID代码 [hex] | A.E | | 数据位 | | 数据位 | D0 | D1 | D2 | D3 | | 输入 | I-1 | I-2 | I-3 | - | | 输出 | O-1 | O-2 | O-3 | - |
| | 机械技术数据 |
|---|
| 重量 [g] | 30.5 | | 显示器/操作件 |
|---|
| 显示 | | | 注释 |
|---|
| 注释 | | AS-i模块是用于AS-i从站的印刷电路板，通过AS-i供给。 | | 如果AS-i电缆没有通信，那么watchdog集成看门狗电路功能转换输出off。 |
| | 包装单位 | 1 件 | | 电气连接 |
|---|
| 螺丝接线端子: 0.2...1.5 mm²; AWG26 - AWG16 |
| |
