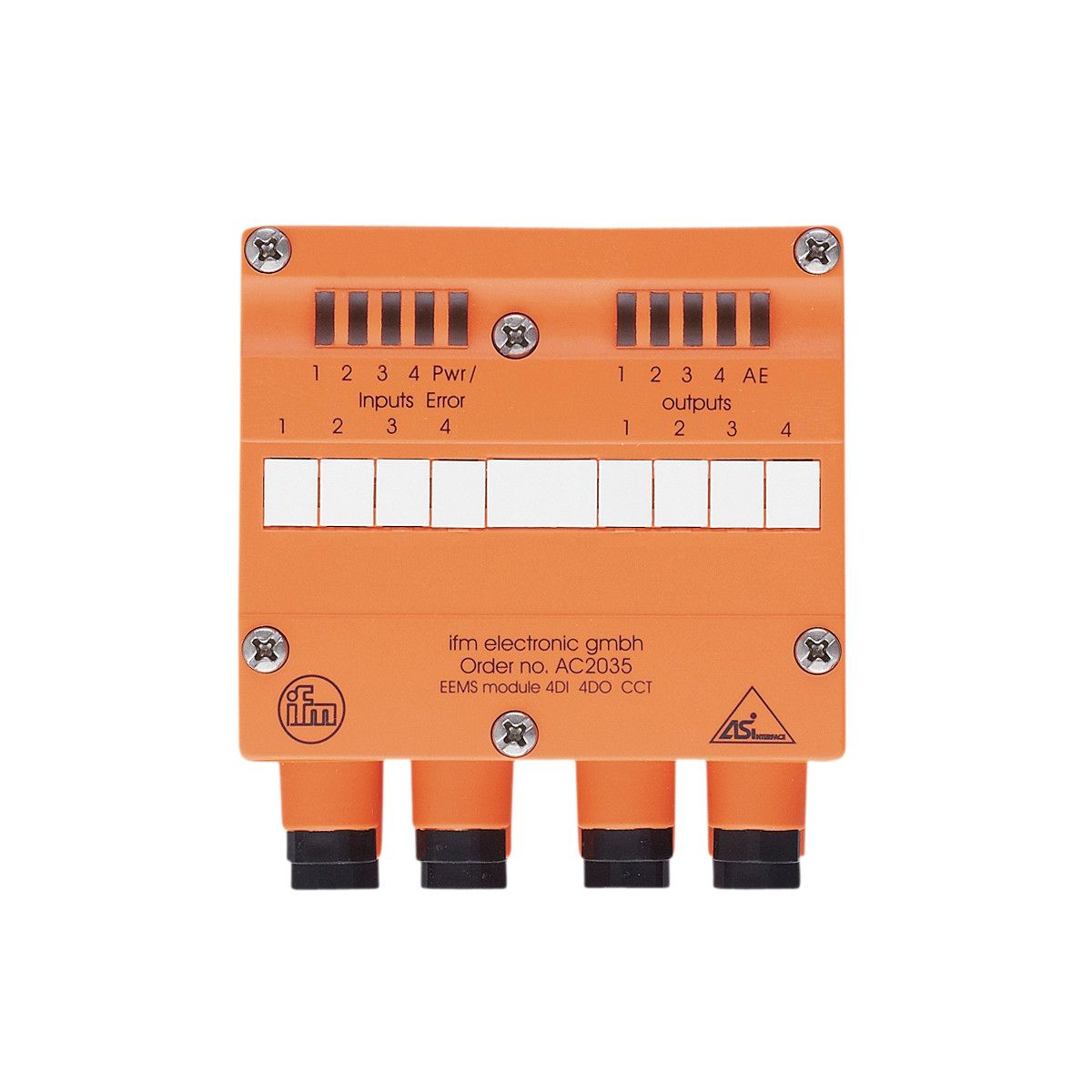

AS-Interface通用模块AC2035
产品名称 AS-Interface通用模块EEMS/Module/4DI/4DO/T/CCT
产品介绍
- 易于安装和布线
- 用于带有电缆接口的传感器和执行器的连接
- 通过笼型夹子连接
- 强大的 LED 显示运行、开关状态和错误，清晰可见
技术参数： | 应用 |
|---|
| 应用 | 现场安装 | | 电气数据 |
|---|
| 工作电压 [V] | 26.5...31.6 DC | | AS-i电流损耗最大值 [mA] | 230 | | 当前负载总数最大值 [A] | 4 | | Watchdog集成看门狗电路 | 有 | | 总的输入/输出 |
|---|
| 输入和输出总数 | 数字输入数: 4; 数字输出数量: 4 | | 输入 |
|---|
| 数字输入数 | 4 | | 数字输入输入电路 | PNP | | 输入传感器电源 | AS-i | | 电源 [V] | 20...30 | | 输入电流负载最大值 [mA] | 200 | | 输入电流高 [mA] | > 5 | | 输入电流低 [mA] | < 3 | | 开关电平高平信号最小值 [V] | 10 | | 数字输入保护短路 | 有 | | 输出 |
|---|
| 数字输出数量 | 4 | | 电路 | PNP | | 电压范围DC [V] | 24; (根据PELV标准) | | 每个输出最大电流负载 [mA] | 1000; (DC-12 / DC-13) | | 短路保护 | 有 | | 电流单独的 | 有 | | 执行器电源输出 | AUX | | 工作条件 |
|---|
| 环境温度 [°C] | -25...60 | | 外壳防护等级 | IP 65 | | 认证/测试 |
|---|
| EMC电磁兼容 | | | AS-i分类 |
|---|
| AS-i Profil | S-7.F.F | | AS-i I/O配置 [hex] | 7 | | AS-i ID代码 [hex] | F.F | | AS-i证书待定 | 有 | | 数据位 | | 数据位 | D0 | D1 | D2 | D3 | | 双向的 | I-1 / O-1 | I-2 / O-2 | I-3 / O-3 | I-4 / O-4 |
| | 参数位 | | 参数位 | 功能 | | | | | | | P0 | 用于所有输出watchdog集成看门狗电路 | : | 已激活 | * / | 无效 | | | P1 | 不接线 | | | | | | | P2 | 不接线 | | | | | | | P3 | 不接线 | | | | | |
| | 机械技术数据 |
|---|
| 重量 [g] | 317 | | 安装方式 | 扁平电缆或SC下部模块的AS-i接口 | | 原材料 | PA 6-GF30; 不锈钢(1.4305/303) | | 显示器/操作件 |
|---|
| 显示 | | | 电气连接 |
|---|
| 模块连接 | Flachkabel | | 注释 |
|---|
| 注释 | | | 包装单位 | 1 件 | | 电气连接 |
|---|
| 笼型夹具: |
| 产品认证 |
|---|
| CE认证 | √ | | EAC认证 | √ | | ASIB认证 | √ | | CUL认证 | √ |
| |
