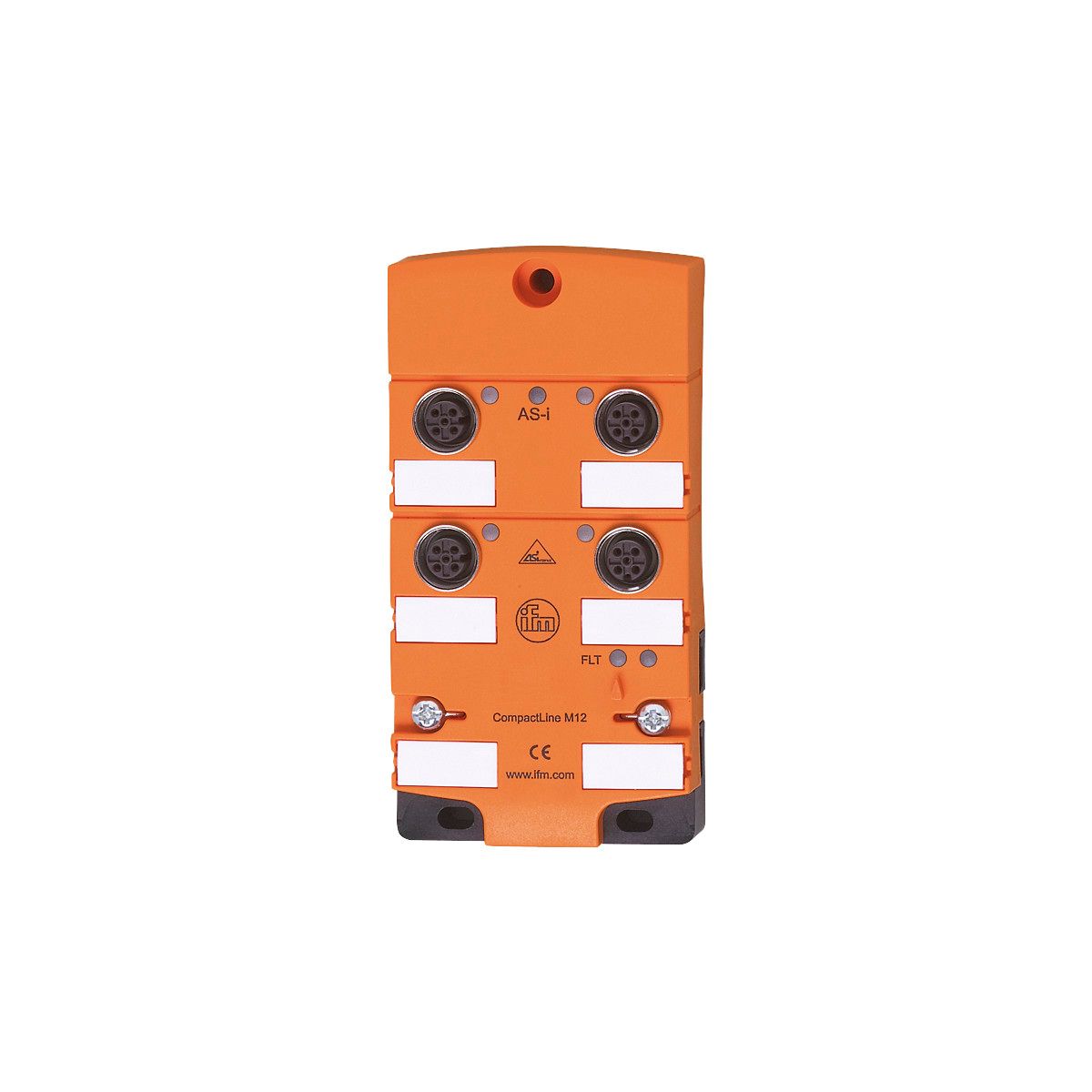

AS-Interface CompactLine模块AC2487
产品名称 AS-Interface CompactLine模块CompactM12 4 DO T V4A A/B
产品介绍
- 易于安装和布线
- 完全密封造就高耐冲击和振动
- 高可见度的明亮 LED，显示功能和错误
- 高防护等级，适应严苛工业环境的需求
- 用于连接传感器和执行器的 M12 连接器坚固耐用
技术参数： | 应用 |
|---|
| 设计 | 仅用于带AS-i主机的运行，主机行规M4 | | 应用 | 现场安装 | | 电气数据 |
|---|
| 工作电压 [V] | 26.5...31.6 DC | | AS-i电流损耗最大值 [mA] | 75 | | 当前负载总数最大值 [A] | 4 | | 附加电源 [V] | 15...30 DC; (AUX) | | 其他电源的最大电流消耗 [mA] | 4000; (AUX) | | Watchdog集成看门狗电路 | 有 | | 总的输入/输出 |
|---|
| 输入和输出总数 | 数字输出数量: 4 | | 输出 |
|---|
| 数字输出数量 | 4 | | 电路 | PNP | | 电压范围DC [V] | 15...30; (AUX) | | 每个输出最大电流负载 [mA] | 2000; (采用种类DC-13（电磁铁控制）: 20 W (IEC 60947-5-1)) | | 最大输出负载总电流 [A] | 4 | | 短路保护 | 有 | | 电流单独的 | 有 | | 执行器电源输出 | AUX | | 工作条件 |
|---|
| 环境温度 [°C] | -25...80 | | 存储温度 [°C] | -25...80 | | 允许***相对空气湿度 [%] | 90; (非凝结) | | 海拔高度最大值 [m] | 2000 | | 外壳防护等级 | IP 67; (如果使用扁平电缆时 E7400x / E7401x) | | 认证/测试 |
|---|
| EMC电磁兼容 | | EN 61000-6-2 | | | EN 62026-2 | | | EN 50581 | |
| | MTTF [年] | 300 | | UL认证 | | | AS-i分类 |
|---|
| AS-i版本 | 3.0 | | AS-i编址 | 红外编址 | | 扩展寻址模式 | 有 | | AS-i Profil | S-7.A.7 | | AS-i I/O配置 [hex] | 7 | | AS-i ID代码 [hex] | A.7 | | AS-i认证 | 128401 | | 数据位 | | 数据位 | D0 | D1 | D2 | D3 | | 输出 | 1 | 2 | 3 | 4 | | 插座 | O-1 | O-2 | O-3 | O-4 | | 插脚 | 4 | 4 | 4 | 4 |
| | 机械技术数据 |
|---|
| 重量 [g] | 282 | | 安装方式 | AS-i扁平电缆连接 | | 原材料 | PA; 插座: 不锈钢(1.4404 / 316L); 下部模块螺纹套:: 不锈钢(1.4404 / 316L); O形环: EPDM; 螺栓: 不锈钢(1.4578 / 316Cu); 穿刺触点: CuSn6 镀镍及镀锡的 | | 显示器/操作件 |
|---|
| 显示 | | 开关状态 | LED, 黄色 O1...O4 | | 操作 | LED, 绿色 AS-i, AUX | | 故障 | LED, 红色 |
| | 电气连接 |
|---|
| 模块连接 | Flachkabel | | 附件 |
|---|
| 附件(可选) | | 不锈钢套, 用于在高机械应力情况下的安装 , E70402 |
| | 注释 |
|---|
| 包装单位 | 1 件 | | 电气连接 |
|---|
| 接插件: M12 |
| |
