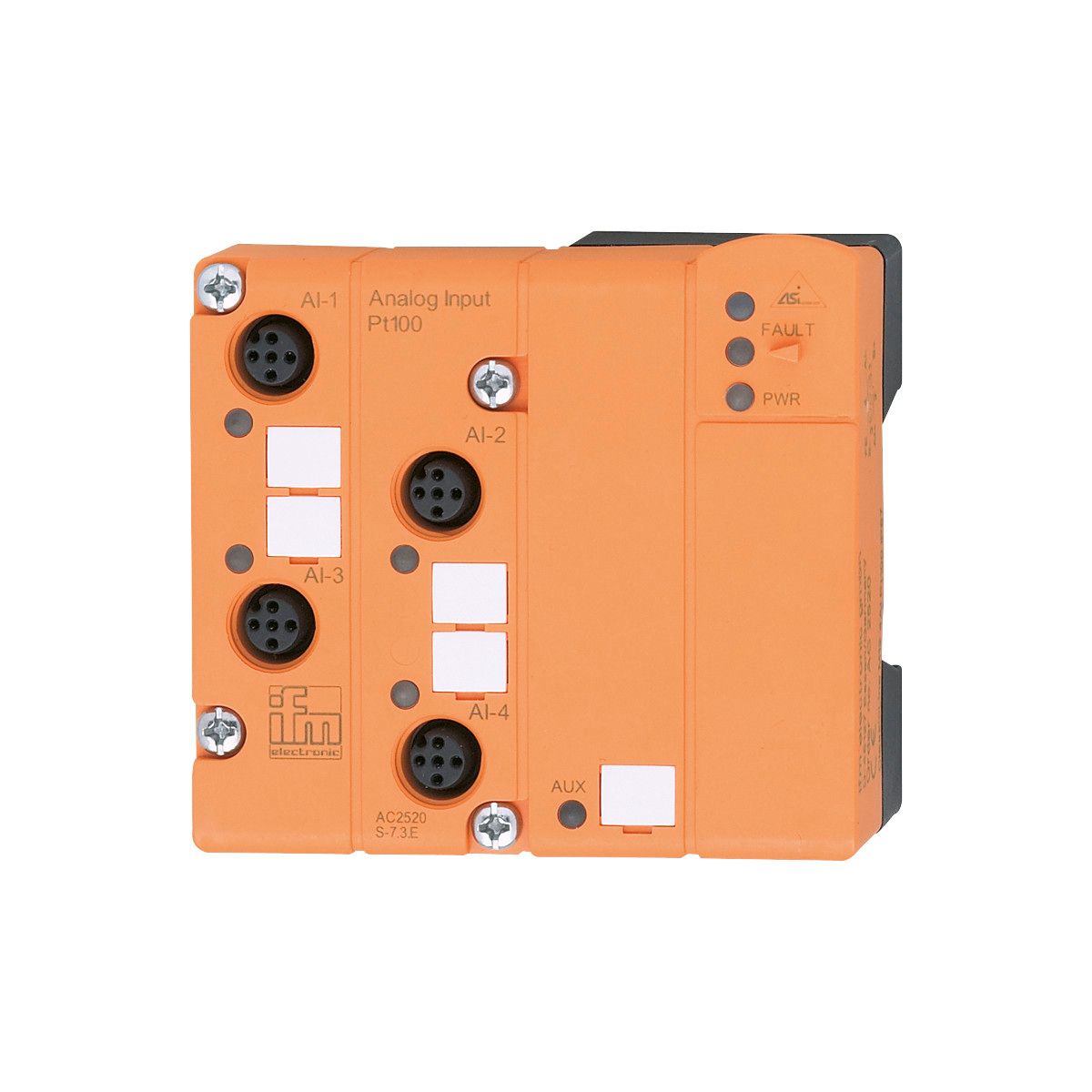

AS-Interface ClassicLine模块AC2520
产品名称 AS-Interface ClassicLine模块ClassicL90 4AI(Pt100) M12 IP67
产品介绍
- 易于安装和布线
- 通过模块下半部分连接 As-i 扁平电缆
- 强大的 LED 显示运行、开关状态和错误，清晰可见
- 高防护等级，适应严苛工业环境的需求
- 用于连接传感器和执行器的 M12 连接器坚固耐用
技术参数： | 产品特征 |
|---|
| 输入和输出总数 | Pt100输入数: 4 | | 测量范围 [°C] | -200...850 | | 应用 |
|---|
| 应用 | 现场安装 | | 电气数据 |
|---|
| 工作电压 [V] | 26.5...31.6 DC | | AS-i电流损耗最大值 [mA] | 80 | | 反相保护 | 有 | | 当前负载总数最大值 [A] | 0.08 | | 总的输入/输出 |
|---|
| 输入和输出总数 | Pt100输入数: 4 | | 输入 |
|---|
| Pt100输入数 | 4 | | 输入传感器电源 | AS-i | | 数字输入保护短路 | 有 | | 模拟量输入的分辨率 | 16 / 0.1 °C | | 测量/设定范围 |
|---|
| 测量范围 [°C] | -200...850 | | 工作条件 |
|---|
| 环境温度 [°C] | 0...70 | | 存储温度 [°C] | -25...85 | | 外壳防护等级 | IP 67 | | 认证/测试 |
|---|
| EMC电磁兼容 | | EN 50295 | | | EN 61000-6-4 | : 2001 | | EN 61000-6-2 | : 2001 |
| | MTTF [年] | 140 | | AS-i分类 |
|---|
| AS-i编址 | 编址插座; 红外编址 | | AS-i Profil | S-7.3.E | | AS-i I/O配置 [hex] | 7 | | AS-i ID代码 [hex] | 3.E | | AS-i证书待定 | 有 | | 机械技术数据 |
|---|
| 重量 [g] | 210.5 | | 安装方式 | 扁平电缆下部模块的AS-i接口 | | 原材料 | PBT | | 拧紧扭矩 [Nm] | 0.6...0.8 | | 显示器/操作件 |
|---|
| 显示 | | 开关状态 | LED, 黄色 通道 AI1...AI4 | | 操作 | LED, 绿色 电压 AS-i - AS-i | | 故障 | LED, 红色 |
| | 电气连接 |
|---|
| 模块连接 | Flachkabel | | 附件 |
|---|
| 附件(可选) | | | 注释 |
|---|
| 包装单位 | 1 件 | | 电气连接 |
|---|
| 接插件: M12 |
| |
