AS-Interface CompactLine模块AC2410

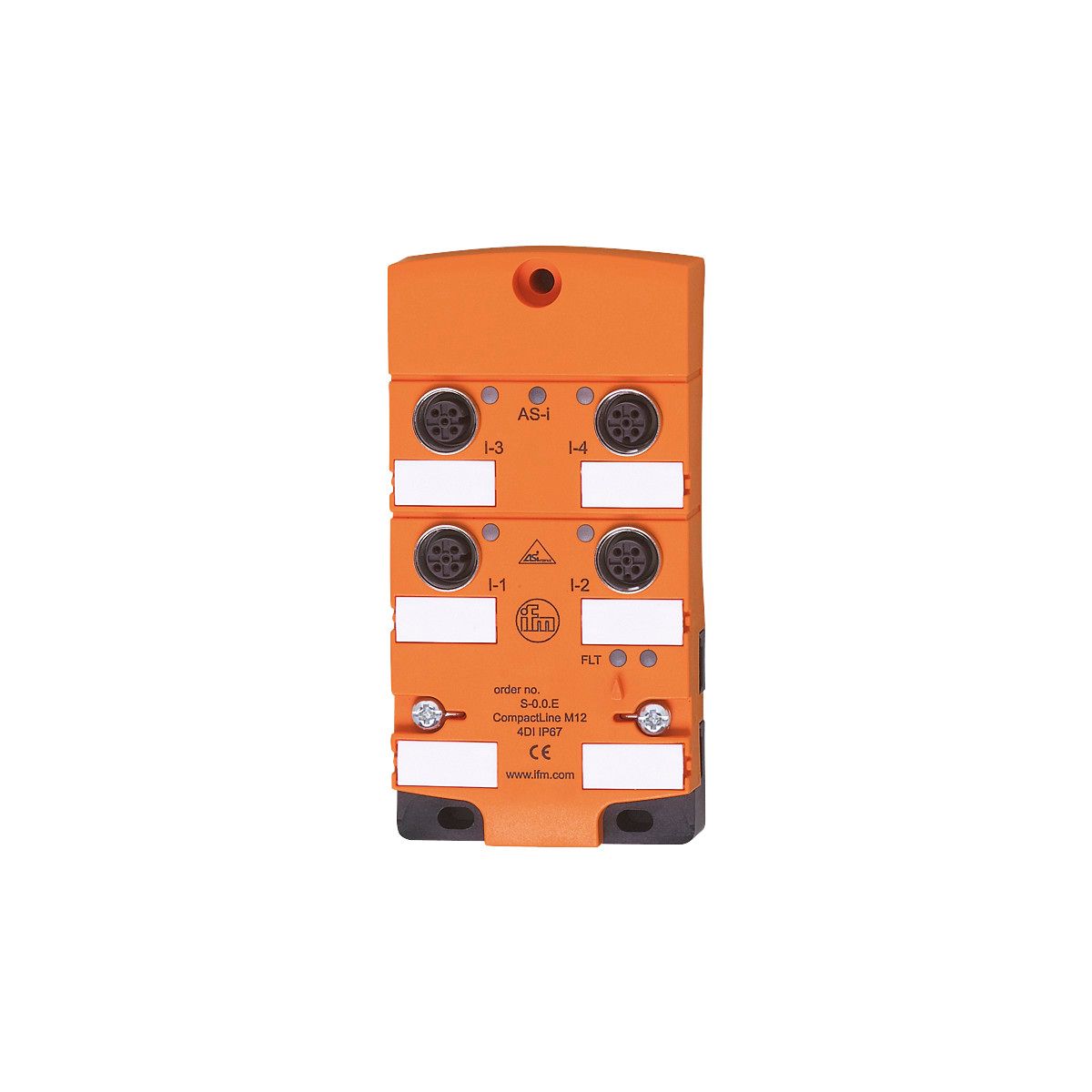

产品名称 AS-Interface CompactLine模块CompactModule 4DI M12
产品介绍
- 易于安装和布线
- 完全密封造就高耐冲击和振动
- 高可见度的明亮 LED，显示功能和错误
- 高防护等级，适应严苛工业环境的需求
- 用于连接传感器和执行器的 M12 连接器坚固耐用
技术参数： | 应用 |
|---|
| 应用 | 现场安装 | | 电气数据 |
|---|
| 工作电压 [V] | 26.5...31.6 DC | | AS-i电流损耗最大值 [mA] | 250 | | 总的输入/输出 |
|---|
| 输入和输出总数 | 数字输入数: 4 | | 输入 |
|---|
| 数字输入数 | 4 | | 数字输入输入电路 | PNP | | 输入传感器电源 | AS-i | | 电源 [V] | 20...30; (DC) | | 输入电流负载最大值 [mA] | 200 | | 输入电流限制 [mA] | 15 | | 输入电流高 [mA] | 6...10 | | 输入电流低 [mA] | 0...2 | | 开关电平高平信号最小值 [V] | 11 | | 数字输入保护短路 | 有 | | 工作条件 |
|---|
| 环境温度 [°C] | -25...80 | | 存储温度 [°C] | -25...80 | | 允许***相对空气湿度 [%] | 90; (非凝结) | | 海拔高度最大值 [m] | 2000 | | 外壳防护等级 | IP 67; (如果使用扁平电缆时 E7400x / E7401x) | | 认证/测试 |
|---|
| EMC电磁兼容 | | EN 61000-6-2 | | | EN 62026-2 | | | EN 50581 | |
| | MTTF [年] | 382 | | UL认证 | | | AS-i分类 |
|---|
| AS-i版本 | 2.11; 3.0 | | AS-i编址 | 红外编址 | | 扩展寻址模式 | 否 | | AS-i Profil | S-0.0.E | | AS-i I/O配置 [hex] | 0 | | AS-i ID代码 [hex] | 0.E | | AS-i认证 | 40501 | | 数据位 | | 数据位 | D0 | D1 | D2 | D3 | | 输入 | 1 | 2 | 3 | 4 | | 插座 | I-1 | I-2 | I-3 | I-4 | | 插脚 | 2+4 | 2+4 | 2+4 | 2+4 |
| | 机械技术数据 |
|---|
| 重量 [g] | 290.5 | | 安装方式 | AS-i扁平电缆连接 | | 原材料 | PA; 插座: 黄铜 镀镍的; 下部模块螺纹套:: 黄铜 镀镍的; O形环: FKM; 穿刺触点: CuSn6 镀镍及镀锡的 | | 显示器/操作件 |
|---|
| 显示 | | 开关状态 | LED, 黄色 I1...I4 | | 操作 | LED, 绿色 AS-i | | 故障 | LED, 红色 |
| | 电气连接 |
|---|
| 模块连接 | Flachkabel | | 附件 |
|---|
| 附件(可选) | | 不锈钢套, 用于在高机械应力情况下的安装 , E70402 |
| | 注释 |
|---|
| 注释 | | 请勿将以下任何一点连接到外部电位： | | I-, I+, I1, I2, I3, I4 | | 连接件与AS-i电缆电流连接。 |
| | 包装单位 | 1 件 | | 电气连接 |
|---|
| 接插件: M12 |
| |
