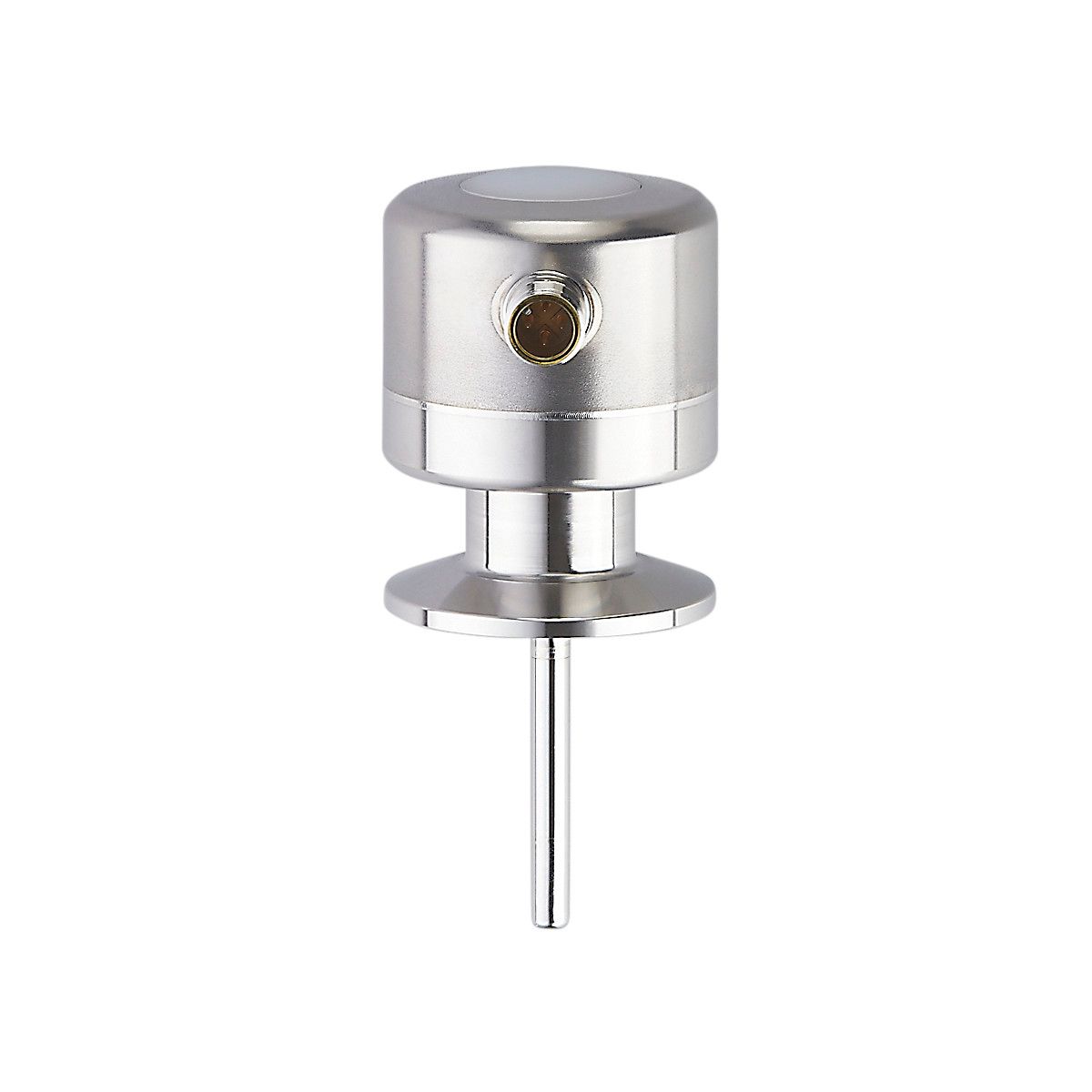

温度变送器TCC811
产品名称 温度变送器TCC050K1EC01-A-DKG/US
产品介绍
- 即时通知精度偏差
- 提高校准间隔期间的质量保证
- 设计坚固，即使在严苛环境下也能保持精密的测量
- 通过记录诊断值，实现透明的传感器监测
- 仿真功能简化安装
技术参数： | 产品特征 |
|---|
| 输入和输出总数 | 数字输出数量: 1; 模拟输出数量: 1 | | 测量范围 | | | 系统接口 | Clamp DN25...DN40 (1...1,5") DIN 32676 (ISO 2852) | | 面板安装长度 EL [mm] | 50 | | 应用 |
|---|
| 特殊的性能 | 镀金触点 | | 测量元件 | 1 x Pt 1000 | | 参考元素 | 1 x NTC | | 介质 | 液体和气体介质 | | 抗压强度 [bar] | 160 | | 电气数据 |
|---|
| 工作电压 [V] | 18...32 DC; (符合cULus - Class 2标准) | | 电流损耗 [mA] | 10; (24 V) | | 防护等级 | III | | 反相保护 | 有 | | 开机延迟时间 [s] | 6 | | Watchdog集成看门狗电路 | 有 | | 总的输入/输出 |
|---|
| 输入和输出总数 | 数字输出数量: 1; 模拟输出数量: 1 | | 输出 |
|---|
| 输出数量 | 2 | | 输出信号 | 模拟信号; IO-Link; 校准检查状态 | | 电气设计 | PNP/NPN | | 数字输出数量 | 1 | | 输出功能 | 常闭; (诊断信号) | | 开关量输出DC电压降最大值 [V] | 2 | | 开关量输出DC的持续电流负载 [mA] | 100 | | 诊断输出 | 校准检查状态和错误诊断 | | 模拟输出数量 | 1 | | 模拟电流输出 [mA] | 4...20 | | 负载最大值 [Ω] | (Ub - 15 V) x 50 | | 短路保护 | 有 | | 短路保护类型 | 脉冲 | | 过载保护 | 有 | | 测量/设定范围 |
|---|
| 测量范围 | | | 注释测量范围 | | | 出厂设定 | -10...150 °C / 14...302 °F | | 校准检查限值 [K] | 0.5...3 | | 设定步距 [K] | 0.05 | | 分辨率 |
|---|
| 模拟量输出分辨率 [K] | 0.05 | | 精度/偏差 |
|---|
| 精密模拟输出 [K] | ± 0,2 | | 精确IO-Link [K] | ± 0,2 | | 温度系数模拟输出 [测量范围值的百分比 / 10 K] | < ± 0,02; (如果出现参考条件偏差25 ± 5 °C) | | 温度系数IO-Link [测量范围值的百分比 / 10 K] | < ± 0,01; (如果出现参考条件偏差25 ± 5 °C) | | 反应时间 |
|---|
| 响应时间T05 / T09 [s] | 1,5 / 4 | | 软件/编程 |
|---|
| 参数设定 | 显示单位; 模拟量输出标度; 校准检查限值; 开关逻辑诊断输出; 模拟模式 | | 接口 |
|---|
| 通信接口 | IO-Link | | 传递类型 | COM2 (38,4 kBaud) | | IO-Link revision | 1.1 | | SDCI标准 | IEC 61131-9 CDV | | 外形 | Digital Measuring Sensor, Common Profile, Blob Transfer | | SIO模式 | 有 | | 必需的mater port type | A | | 模拟过程数据 | 1 | | 二位输出过程数据 | 1 | | 处理周期最小值 [ms] | 4.4 | | IO-Link温度分辨率 [K] | 0.01 | | 支持的DeviceID | | | 工作条件 |
|---|
| 环境温度 [°C] | -25...70 | | 注意环境温度 | | | 存储温度 [°C] | -40...100 | | 外壳防护等级 | IP 68; IP 69K | | 认证/测试 |
|---|
| EMC电磁兼容 | | DIN EN 61000-6-2 | | | DIN EN 61000-6-3 | |
| | 抗冲击 | | DIN EN 68000-2-27 | 50 g (11 ms) |
| | 抗震 | | DIN EN 60068-2-6 | 35 g (10...2000 Hz) |
| | MTTF [年] | 329 | | 注意许可证 | | 出厂证书可在www.factory-certificate.ifm下载 |
| | UL认证 | | | 机械技术数据 |
|---|
| 重量 [g] | 352.3 | | 尺寸 [mm] | Ø 50 / L = 114.8 | | 原材料 | 不锈钢(1.4404 / 316L); PEI; FKM; PFA | | 材料(接液部件) | 不锈钢(1.4404 / 316L); PEEK | | 系统接口 | Clamp DN25...DN40 (1...1,5") DIN 32676 (ISO 2852) | | 接液部件的表面特性Ra/Rz | Ra: < 0.8 | | 探杆直径 [mm] | 6 | | 面板安装长度 EL [mm] | 50 | | 注释 |
|---|
| 注释 | | MS = 设定测量范围值 | | 按照cULus工作电压"电源级2" |
| | 包装单位 | 1 件 | | 电气连接 |
|---|
| 接口 | 接插件: 1 x M12; 触头: 镀金的 |
| 产品认证 |
|---|
| CE认证 | √ | | FDA认证 | √ | | EHEDG认证 | √ | | IOLINK认证 | √ | | CUL认证 | √ | | EC19352004认证 | √ | | 3A认证 | √ |
| |
