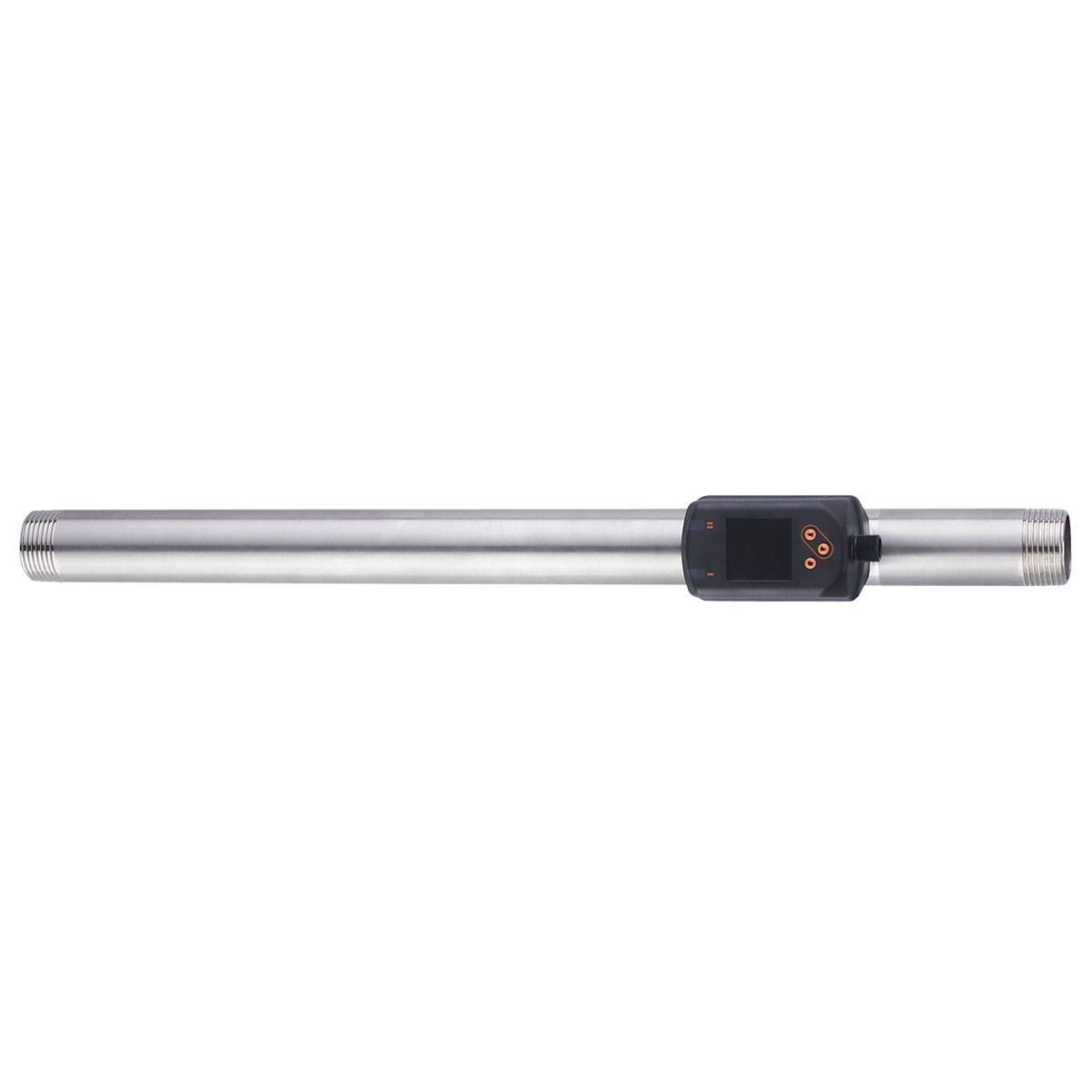

工业气体计数器SD8601
产品名称 工业气体计数器SDN11DGXFRKG/US-100
产品介绍
- 精确测量流量、消耗量、压力和介质温度
- 高灵敏度、高重复性和高测量动态性
- 用于检测氩气 (Ar)、二氧化碳 (CO2)、氮气 (N2) 和压缩空气
- 红/绿显示，用于明确标识可接受的范围
- 显示屏可进行旋转，方便进行***排列
技术参数： | 产品特征 |
|---|
| 输入和输出总数 | 数字输出数量: 2; 模拟输出数量: 1 | | 测量范围 | | 25...7945 scfh | 0.4...132.4 scfm | 1.2...340.2 ft/s |
| | 系统接口 | 螺纹连接 1" NPT DN25 | | 应用 |
|---|
| 应用 | 用于工业应用 | | 介质 | 氩（Ar）; 二氧化碳（CO2）; 氮气（N2）; 压缩空气 | | 介质温度 [°F] | 14...140 | | 爆破压力最小值 [psi] | 928 | | 抗压强度 [psi] | 232 | | 电气数据 |
|---|
| 工作电压 [V] | 18...30 DC; (符合EN 50178 SELV/PELV标准) | | 电流损耗 [mA] | < 80 | | 防护等级 | III | | 反相保护 | 有 | | 开机延迟时间 [s] | 1 | | 总的输入/输出 |
|---|
| 输入和输出总数 | 数字输出数量: 2; 模拟输出数量: 1 | | 输入 |
|---|
| 输入 | 计数器复位 | | 输出 |
|---|
| 输出信号 | 开关信号; 模拟信号; 脉冲信号; IO-Link; (可配置) | | 电气设计 | PNP/NPN | | 数字输出数量 | 2 | | 输出功能 | 常开/常闭; (可设定参数) | | 开关量输出DC电压降最大值 [V] | 2.5 | | 开关量输出DC的持续电流负载 [mA] | 150; (每个输出) | | 模拟输出数量 | 1 | | 模拟电流输出 [mA] | 4...20; (可调整量程) | | 负载最大值 [Ω] | 500 | | 脉冲输出 | 流量计 | | 短路保护 | 有 | | 短路保护类型 | 脉冲 | | 过载保护 | 有 | | 测量/设定范围 |
|---|
| 测量范围 | | 25...7945 scfh | 0.4...132.4 scfm | 1.2...340.2 ft/s |
| | 显示范围 | | 0...9535 scfh | 0...158.9 scfm | 0...408.2 ft/s |
| | 分辨率 | | | 开关点, SP | | 69...7943 scfh | 1.1...132.4 scfm | 3...340.1 ft/s |
| | 复原点, rP | | 30...7904 scfh | 0.5...131.7 scfm | 1.3...338.4 ft/s |
| | 测量值起点, ASP | | 0...6357 scfh | 0...105.9 scfm | 0...272.2 ft/s |
| | 测量值终点, AEP | | 1589...7946 scfh | 26.5...132.4 scfm | 68...340.2 ft/s |
| | 较小流量cut-off, LFC | | 9...85 scfh | 0.2...1.4 scfm | 0.4...3.6 ft/s |
| | 步距 | | | 监控压力 |
|---|
| 测量范围 [psi] | -15...232 | | 显示范围 [psi] | -15...290 | | 分辨率 [psi] | 1 | | 开关点, SP [psi] | -13...232 | | 复原点, rP [psi] | -15...231 | | 测量值起点 [psi] | -15...186 | | 测量值终点 [psi] | 32...232 | | 设定步距 [psi] | 1 | | 流量监控 |
|---|
| 测量范围 | | 0...100000000 m³ | 0...353146667.2 scf |
| | 显示范围 | | 0...100000000 m³ | 0...353146667.2 scf |
| | 开关点, SP | | 0.001...10000000 m³ | 0.05...353146667.2 scf |
| | 脉冲值 | | 0.001...10000000 m³ | 0.05...353146667.2 scf |
| | 设定步距 | | | 脉冲长度 [s] | 0.007...2 | | 温度监控 |
|---|
| 测量范围 | | | 显示范围 | | -24...74 °C | -11.2...165.2 °F |
| | 分辨率 | | | 开关点, SP | | -9.7...60 °C | 14.6...140 °F |
| | 复原点, rP | | -10...59.7 °C | 14...139.4 °F |
| | 测量值起点 | | | 测量值终点 | | | 设定步距 | | | 精度/偏差 |
|---|
| 温度系数 [1/K] | ± 0,07 % MW | | 精确度(在测量范围) | ± (6 % MW + 0,6 % MEW); (在介质温度 73 °F) | | 重复精度 | ± (0,4 % MW + 0,1 % MEW) | | 监控压力 |
|---|
| 重复精度 [終值的百分比] | ± 0,2 | | 特征曲线偏差 [終值的百分比] | < ± 0,5; (BFSL = Best Fit Straight Line) | | 测量范围值的最大温度系数 [% MEW / 10 K] | ± 0,15 | | 零点的最大温度系数 [% MEW / 10 K] | ± 0,25 | | 温度监控 |
|---|
| 精确度 [K] | ± 0,5; (在流量测量范围极限内的介质流量) | | 反应时间 |
|---|
| 反应时间 [s] | 0.1; (dAP = 0) | | 用于开关量输出的阻尼dAP [s] | 0...5 | | 监控压力 |
|---|
| 反应时间 [s] | 0.05 | | 温度监控 |
|---|
| 响应时间T05 / T09 [s] | T09 = 0,5 | | 软件/编程 |
|---|
| 参数设定 | 迟滞/窗口; 常开/常闭; 电流输出/脉冲输出; 显示屏可旋转及关闭; 显示单位; 累加器 | | 接口 |
|---|
| 通信接口 | IO-Link | | 传递类型 | COM2 (38,4 kBaud) | | IO-Link revision | 1.1 | | SDCI标准 | IEC 61131-9 CDV | | 外形 | Digital Measuring Sensor (0x800A), Identification and Diagnosis (0x4000) | | SIO模式 | 有 | | 必需的mater port type | A | | 模拟过程数据 | 8 | | 二位输出过程数据 | 2 | | 处理周期最小值 [ms] | 7.2 | | 支持的DeviceID | | | 工作条件 |
|---|
| 环境温度 [°F] | 32...140 | | 存储温度 [°C] | -4...185 | | 允许***相对空气湿度 [%] | 90 | | 外壳防护等级 | IP 65; IP 67 | | 认证/测试 |
|---|
| EMC电磁兼容 | | | 抗震 | | DIN EN 68000-2-6 | 5 g (10...2000 Hz) |
| | MTTF [年] | 183 | | UL认证 | | | 承压设备指令 | 良好的工程实践; 可用于稳定的气体液体组2 | | 机械技术数据 |
|---|
| 重量 [g] | 1608.8 | | 原材料 | PBT+PC-GF30; PPS-GF40; 不锈钢(1.4301/304); 不锈钢(1.4305/303); 钢 (1.5523) 镀锌的; 黄铜(2.0401); FKM | | 材料(接液部件) | 不锈钢(1.4301/304); 不锈钢(1.4305/303); FKM; 陶瓷 已玻璃钝化; PPS-GF40; Al2O3 (陶瓷); 丙烯酸酯 | | 系统接口 | 螺纹连接 1" NPT DN25 | | 显示器/操作件 |
|---|
| 显示 | | 彩色显示 1,44", 128 x 128 像素 | | 2 x LED, 黄色 |
| | 注释 |
|---|
| 注释 | | MW = 测量值 | | MEW = Final value of the measuring range | | 标准条件： 1013.25 mbar / 15 °C / 0 % 相对湿度 | | 有关安装和使用的说明，请您参见使用指南。 |
| | 包装单位 | 1 件 | | 电气连接 |
|---|
| 接口 | 接插件: 1 x M12 |
| |
