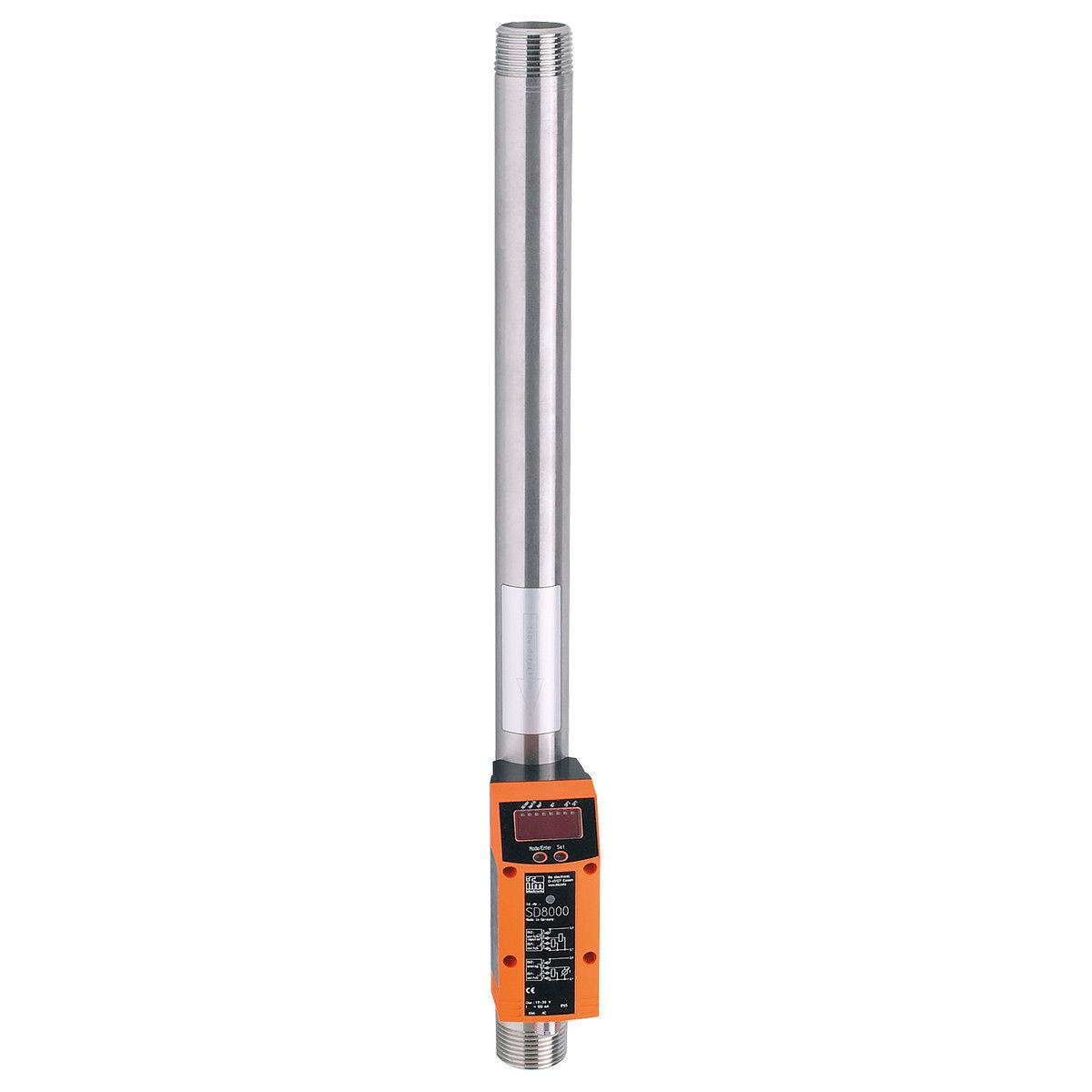

压缩空气流量计SD8001
产品名称 压缩空气流量计SDN11DGXFPKG/US-100
产品介绍
- 精确测量流量、消耗和介质温度
- 高灵敏度、高重复性和高测量动态性
- 用于对工业用压缩空气进行检测
- 带有开关输出、模拟输出和脉冲输出
- 清晰可见的 4 位 LED 显示
技术参数： | 产品特征 |
|---|
| 输入和输出总数 | 数字输出数量: 2; 模拟输出数量: 1 | | 测量范围 | | 30...7946 scfh | 1...132.4 scfm |
| | 系统接口 | 螺纹连接 1" NPT DN25 | | 应用 |
|---|
| 应用 | 用于工业应用 | | 介质 | 压缩空气 | | 介质说明 | | 空气质量 ISO 8573-1 | | 等级 141 | | 等级 344 |
| | 介质温度 [°F] | 32...140 | | 抗压强度 [bar] | 16 | | 抗压强度 [psi] | 232 | | 允许工作压力的最大值（用于应用程序符合CRN标准） [bar] | 16 | | 电气数据 |
|---|
| 工作电压 [V] | 19...30 DC; (符合EN 50178 SELV/PELV标准) | | 电流损耗 [mA] | < 100 | | 防护等级 | III | | 反相保护 | 有 | | 开机延迟时间 [s] | 0.5 | | 总的输入/输出 |
|---|
| 输入和输出总数 | 数字输出数量: 2; 模拟输出数量: 1 | | 输出 |
|---|
| 输出数量 | 2 | | 输出信号 | 开关信号; 模拟信号; 脉冲信号; (可配置) | | 电气设计 | PNP | | 数字输出数量 | 2 | | 输出功能 | 常开/常闭; (可设定参数) | | 开关量输出DC电压降最大值 [V] | 2 | | 开关量输出DC的持续电流负载 [mA] | 250; (每个输出) | | 模拟输出数量 | 1 | | 模拟电流输出 [mA] | 4...20; (可调整量程) | | 负载最大值 [Ω] | 500 | | 脉冲输出 | 流量计 | | 短路保护 | 有 | | 短路保护类型 | 脉冲 | | 过载保护 | 有 | | 测量/设定范围 |
|---|
| 测量范围 | | 30...7946 scfh | 1...132.4 scfm |
| | 显示范围 | | 0...9535 scfh | 0...158.9 scfm |
| | 开关点, SP | | 70...7945 scfh | 1.2...132.4 scfm |
| | 复原点, rP | | 30...7905 scfh | 0.5...131.7 scfm |
| | 测量值起点, ASP | | 0...5960 scfh | 0...99.3 scfm |
| | 测量值终点, AEP | | 1985...7945 scfh | 33.1...132.4 scfm |
| | 步距 | | | 流量监控 |
|---|
| 脉冲值 | 0.120...4 000 000 scf | | 设定步距 | 0.020...1000 scf | | 脉冲长度 [s] | 0,045...2 | | 温度监控 |
|---|
| 测量范围 [°F] | 32...140 | | 显示范围 [°F] | 32...140 | | 精度/偏差 |
|---|
| 流量监控 |
|---|
| 重复精度 [測量值的百分比] | ± 1,5 | | 精确度(在测量范围) | ± (3 % MW + 0,3 % MEW) / ± (6 % MW + 0,6 % MEW); (等级 141 /; 等级 344; 条件: 安装符合DIN ISO 2533标准; 安装在管道: DN25) | | 温度监控 |
|---|
| 精确度 [K] | ± 2; (在流量测量范围极限内的介质流量) | | 反应时间 |
|---|
| 流量监控 |
|---|
| 反应时间 [s] | 0.1; (dAP = 0) | | 用于开关量输出的阻尼dAP步骤 [s] | 0 - 0,2 - 0,4 - 0,6 - 0,8 - 1 | | 软件/编程 |
|---|
| 参数设定 | 流量监控; 数量计; 预设容量计; 迟滞/窗口; 常开/常闭; 电流输出/脉冲输出; 显示屏可旋转及关闭; 显示单位 | | 工作条件 |
|---|
| 环境温度 [°F] | 32...140 | | 存储温度 [°F] | -4...185 | | 允许***相对空气湿度 [%] | 90 | | 外壳防护等级 | IP 65 | | 认证/测试 |
|---|
| EMC电磁兼容 | | DIN EN 61000-6-2 | | | DIN EN 61000-6-3 | |
| | 抗震 | | DIN EN 68000-2-6 | 5 g (55...2000 Hz) |
| | MTTF [年] | 227 | | 承压设备指令 | 良好的工程实践; 可用于第2组流体; 根据需求流体组1的流体 | | 机械技术数据 |
|---|
| 重量 [g] | 1979.5 | | 原材料 | PBT-GF20; 丁晴橡胶; PC; 不锈钢(1.4306 / 304L); PTFE; 黄铜 镀层; 铝 粉末镀层 | | 材料(接液部件) | 不锈钢(1.4306 / 304L); FKM; 陶瓷 已玻璃钝化; PEEK GF30; 聚酯; 铝 | | 系统接口 | 螺纹连接 1" NPT DN25 | | 显示器/操作件 |
|---|
| 显示 | | 显示单位 | 4 x LED, 绿色 (scfm, scfh, scf, °F) | | 功能显示 | 1 x LED, 黄色 | | 开关状态 | 2 x LED, 黄色 | | 测量值 | 字母数字显示, 4位数字 | | 编程 | 字母数字显示, 4位数字 |
| | 注释 |
|---|
| 注释 | | scf = 标准立方英尺 | | scfh = 每小时标准立方英尺 | | scfm = 每分钟标准立方英尺 | | MW = 测量值 | | MEW = Final value of the measuring range | | 根据德国工业标准DIN ISO 2533，测量、显示和设定范围针对标准容积流量 | | 有关安装和使用的说明，请您参见使用指南。 |
| | 包装单位 | 1 件 | | 电气连接 |
|---|
| 接口 | 接插件: 1 x M12 |
| 产品认证 |
|---|
| CE认证 | √ | | EAC认证 | √ | | CUL认证 | √ | | CRN认证 | √ |
| |
