• 可靠检测流量和介质温度
• 精准的线性模拟输出
• 适用于水和水基介质。
• 用于管道安装
• 高准确度的流量和温度监控

技术参数：

产品特征
输入和输出总数	模拟输出数量: 1
测量范围	9...150 l/min 0.283...4.709 m/s
系统接口	螺纹连接 G 1 1/4 DN25
应用
特殊的性能	镀金触点
测量元件	1 x Pt 1000; (根据DIN EN 60751标准, B级)
应用	用于工业应用
安装	通过适配器连接管道
介质	水; 乙二醇溶液; 冷却润滑剂
介质温度 [°C]	-40...100
爆破压力最小值 [bar]	25
爆破压力最小值 [MPa]	2.5
抗压强度 [bar]	12
抗压强度 [Mpa]	1.2
注意抗压强度	至40 °C
电气数据
工作电压 [V]	8...33 DC
绝缘电阻最小值 [MΩ]	100; (500 V DC)
防护等级	III
开机延迟时间 [s]	< 2
总的输入/输出
输入和输出总数	模拟输出数量: 1
输出
输出数量	1
输出信号	模拟信号
模拟输出数量	1
模拟电流输出 [mA]	4...20; (水: Q [l/min] = 9,375 x (I - 4 mA); 水 - 乙二醇: Q [l/min] = 9,375 x (I - 4 mA) - Qo 见数字2)
负载最大值 [Ω]	< (Ub - 8 V) / 20 mA; Ub = 24 V: 800
测量/设定范围
测量范围	9...150 l/min 0.283...4.709 m/s
温度监控
内部加热温度探头	1 K/mW
测量范围 [°C]	-40...100
精度/偏差
流量监控
精确度(在测量范围)	Q < 50 % MEW: < 1 % MEW / Q > 50 % MEW: < 2 % MW; (水)
重复精度	0,2; (终值的百分比)
温度监控
精确度 [K]	± 0,3 ± 0,005 x T
反应时间
流量监控
反应时间 [s]	0.5
工作条件
环境温度 [°C]	-15...85
注意环境温度	介质温度 > 0 °C: -30...85
存储温度 [°C]	-30...85
外壳防护等级	IP 65
气蚀	P（**）放电/ P（差值）>5.5，以避免气蚀
认证/测试
EMC电磁兼容	EN 61326-2-3
CPA认证	型号 002VO 准确度等级 - 最大允许误差 ± 4 % FS Q (min) 0,54 m³/h Q (t) 1,8 m³/h Q (max) 9 m³/h
抗冲击	DIN EN 60068-2-27 30 g (11 ms)
抗震	DIN EN 60068-2-6 带水 / 10...61 Hz 1 mm 带水 / 61...2000 Hz 2 g
MTTF [年]	380
承压设备指令	良好的工程实践; 可用于第2组流体; 根据需求流体组1的流体
机械技术数据
重量 [g]	136.2
原材料	PA 6T
材料(接液部件)	ETFE; PA 6T; EPDM
拧紧扭矩 [Nm]	15
系统接口	螺纹连接 G 1 1/4 DN25
注释
注释	MW = 测量值 MEW = Final value of the measuring range
包装单位	1 件
电气连接
接口	接插件: 1 x M12; 触头: 镀金的
图表

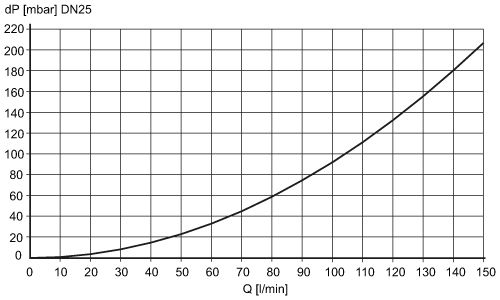

压力损失	dP 压力损失 Q 体积流量

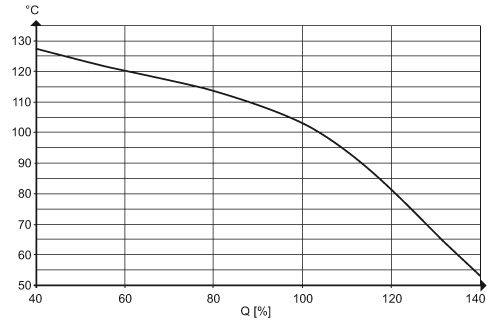

最低寿命10年 针对流量和高温介质温度
乙二醇 - 水混合物的运动粘度（V）的测定取决于温度

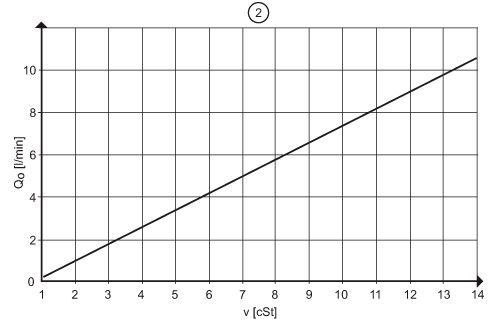

乙二醇 - 水混合物补偿值Qo的测定	v < 4 cSt 测量精确度 3% MEW 4 < v < 14 cSt 测量精确度 4% MEW

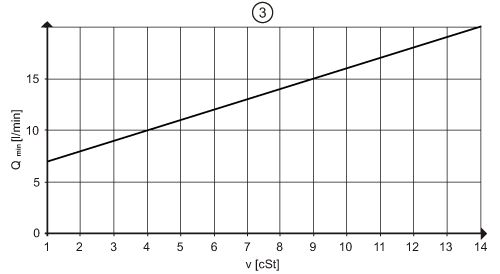

响应阈值Q（分钟）取决于运动粘度
耐压[bar)
