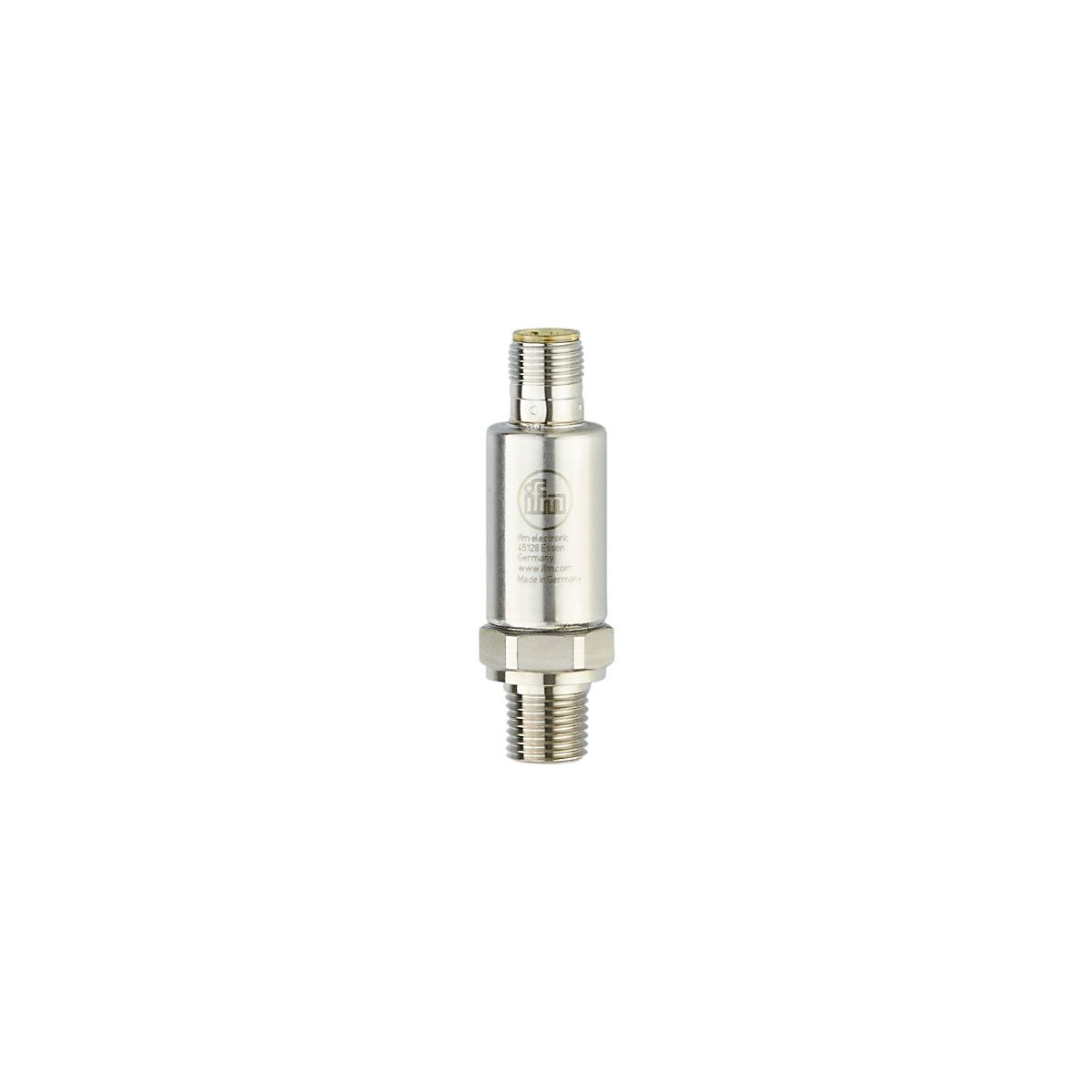

带IO-Link的压力传感器PV7703
产品名称 带IO-Link的压力传感器PV-025MSER14-UFRVG/US
产品介绍
技术参数： | 产品特征 |
|---|
| 输出信号 | 开关信号; IO-Link; (可配置) | | 测量范围 [MPa] | -0.1...2.5 | | 系统接口 | 螺纹连接 R 1/4 外螺纹 内螺纹:M5 | | 应用 |
|---|
| 测量元件 | 金属膜片 | | 应用 | 用于工业应用 | | 介质 | 液体和气体介质 | | 介质温度 [°C] | -40...90 | | 爆破压力最小值 [MPa] | 60 | | 抗压强度 [Mpa] | 6.5 | | 注意抗压强度 | | | 耐真空 [mbar] | -1000 | | 压力 | 相对压力 | | 电气数据 |
|---|
| 工作电压 [V] | 18...30 DC | | 电流损耗 [mA] | < 15 | | 绝缘电阻最小值 [MΩ] | 100; (500 V DC) | | 防护等级 | III | | 反相保护 | 有 | | 开机延迟时间 [s] | < 0.3 | | 总的输入/输出 |
|---|
| 输入和输出总数 | 数字输出数量: 2 | | 输出 |
|---|
| 输出数量 | 2 | | 输出信号 | 开关信号; IO-Link; (可配置) | | 电气设计 | PNP/NPN | | 数字输出数量 | 2 | | 输出功能 | 常开/常闭; (可设定参数) | | 开关量输出DC电压降最大值 [V] | 2 | | 开关量输出DC的持续电流负载 [mA] | 100 | | 开关频率DC [Hz] | < 170 | | 短路保护 | 有 | | 短路保护类型 | 脉冲 | | 过载保护 | 有 | | 测量/设定范围 |
|---|
| 测量范围 [MPa] | -0.1...2.5 | | 开关点, SP [MPa] | -0.075...2.5 | | 复原点, rP [MPa] | -0.087...2.488 | | 设定步距 [MPa] | 0.001 | | 出厂设定 | | SP1 = 0.625 MPa | rP1 = 0.575 MPa | ou1 = Hno; | | SP2 = 1.875 MPa | rP2 = 1.825 MPa | ou2 = Hno; | | dS1/dS2 = 0 ms | dr1/dr2 = 0 ms | | | coF = 0 % | P-n = PnP | dAP= 60 ms |
| | 精度/偏差 |
|---|
| 开关点精度 [测量范围值的%] | < ± 0,5 (nach DIN EN 61298-2) | | 重复精度 [测量范围值的%] | < ± 0,05; (温度波动< 10 K) | | 特征曲线偏差 [测量范围值的%] | < ± 0,5; (Linearität einschliesslich Hysterese und Wiederholgenauigkeit, Grenzpunkteinstellung nach DIN EN IEC 62828-1) | | 线性偏差 [测量范围值的%] | < ± 0,1 (BFSL) / < ± 0,2 (LS) | | 滞后偏差 [测量范围值的%] | < ± 0,2 | | 长时间稳定性 [测量范围值的%] | < ± 0,1; (每6个月) | | 温度系数零点 [测量范围值的百分比 / 10 K] | < 0,1 (-25...90 °C) / < 0,2 (-40...-25 °C) | | 温度系数量程 [测量范围值的百分比 / 10 K] | < 0,1 (-25...90 °C) / < 0,2 (-40...-25 °C) | | 反应时间 |
|---|
| 反应时间 [ms] | < 3 | | 软件/编程 |
|---|
| 参数设定 | 迟滞/窗口; 常开/常闭; 输出极性; ON延迟、关断延时; 阻尼 | | 接口 |
|---|
| 通信接口 | IO-Link | | 传递类型 | COM2 (38,4 kBaud) | | IO-Link revision | 1.1 | | SDCI标准 | IEC 61131-9 | | 外形 | Smart Sensor: Process Data Variable; Device Identification, Device Diagnosis | | SIO模式 | 有 | | 必需的mater port type | A | | 模拟过程数据 | 2 | | 二位输出过程数据 | 2 | | 处理周期最小值 [ms] | 5 | | 支持的DeviceID | | | 工作条件 |
|---|
| 环境温度 [°C] | -40...90 | | 存储温度 [°C] | -40...100 | | 外壳防护等级 | IP 67; IP 69K | | 认证/测试 |
|---|
| EMC电磁兼容 | | | 抗冲击 | | DIN EN 60068-2-27 | 500 g (1 ms) |
| | 抗震 | | DIN EN 60068-2-6 | 20 g (10...2000 Hz) |
| | MTTF [年] | 667.77 | | UL认证 | | | 承压设备指令 | 良好的工程实践; 可用于第2组流体; 根据需求流体组1的流体 | | 机械技术数据 |
|---|
| 重量 [g] | 63 | | 原材料 | 1.4542 (17-4 PH / 630); 不锈钢(1.4404 / 316L); PEI | | 材料(接液部件) | 不锈钢(1.4305/303); 1.4542 (17-4 PH / 630) | | 开关动作寿命 | 6千万; (在额定压力的1.2倍) | | 拧紧扭矩 [Nm] | 50; (推荐的拧紧扭矩; 取决于润滑、密封及压力等级) | | 系统接口 | 螺纹连接 R 1/4 外螺纹 内螺纹:M5 | | 已集成限制器元件 | 有 | | 注释 |
|---|
| 注释 | | BFSL = Best Fit Straight Line | | LS = 极限点设定 |
| | 包装单位 | 1 件 | | 电气连接 |
|---|
| 接口 | 接插件: 1 x M12 |
| 产品认证 |
|---|
| CE认证 | √ | | EAC认证 | √ | | CUL认证 | √ | | IOLINK认证 | √ |
| |
