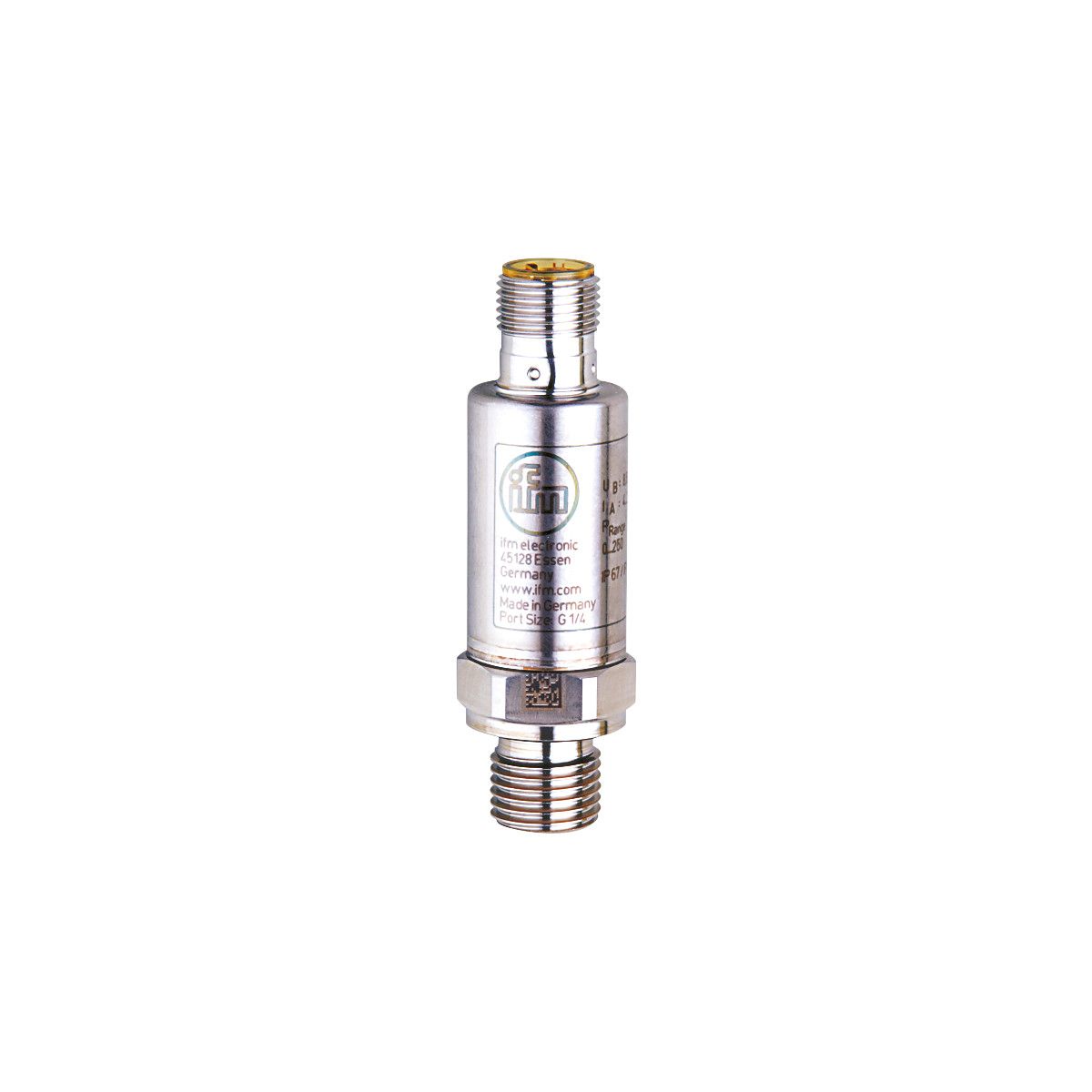

压力变送器PU5402
产品名称 压力变送器PU-100-SEG14-B-DVG/US/W
产品介绍
- 可靠检测工业应用的系统压力
- 较高的抗冲击和振动能力
- 优秀的重复性和低线性误差
- 高于 6 千万次压力周期的使用寿命
- 适合在空间受限情况下安装的耐用不锈钢紧凑外壳
技术参数： | 产品特征 |
|---|
| 输出信号 | 模拟信号 | | 测量范围 | | 0...100 bar | 0...1450 psi | 0...10 MPa |
| | 系统接口 | 螺纹连接 G 1/4 外螺纹 (DIN EN ISO 1179-2) | | 应用 |
|---|
| 应用 | 用于工业应用 | | 介质 | 液体和气体介质 | | 介质温度 [°C] | -40...90 | | 爆破压力最小值 | | | 抗压强度 | | | 注意抗压强度 | | | 耐真空 [mbar] | -1000 | | 压力 | 相对压力 | | 电气数据 |
|---|
| 工作电压 [V] | 16...36 DC | | 电流损耗 [mA] | < 12 | | 绝缘电阻最小值 [MΩ] | 100; (500 V DC) | | 防护等级 | III | | 反相保护 | 有 | | 开机延迟时间 [s] | < 0.1 | | 总的输入/输出 |
|---|
| 输入和输出总数 | 模拟输出数量: 1 | | 输出 |
|---|
| 输出数量 | 1 | | 输出信号 | 模拟信号 | | 模拟输出数量 | 1 | | 模拟电压输出 [V] | 0...10 | | 负载电阻最小值 [Ω] | 2000 | | 短路保护 | 有 | | 过载保护 | 有 | | 测量/设定范围 |
|---|
| 测量范围 | | 0...100 bar | 0...1450 psi | 0...10 MPa |
| | 精度/偏差 |
|---|
| 重复精度 [测量范围值的%] | < ± 0,05; (温度波动< 10 K) | | 特征曲线偏差 [测量范围值的%] | < ± 0,5; (包括：安装拧得过紧导致的漂移、零点和测量范围误差、非线性、迟滞) | | 线性偏差 [测量范围值的%] | < ± 0,1 (BFSL) / < ± 0,2 (LS) | | 滞后偏差 [测量范围值的%] | < ± 0,2 | | 长时间稳定性 [测量范围值的%] | < ± 0,1; (每6个月) | | 温度系数零点和量程 [测量范围值的百分比 / 10 K] | < ± 0,1 (-25...90 °C) / < ± 0,2 (-40...-25 °C) | | 反应时间 |
|---|
| 阶跃函数响应时间 模拟输出 [ms] | 1 | | 工作条件 |
|---|
| 环境温度 [°C] | -40...90 | | 存储温度 [°C] | -40...100 | | 外壳防护等级 | IP 67; IP 69K | | 认证/测试 |
|---|
| EMC电磁兼容 | | DIN EN 61000-6-2 | | | DIN EN 61000-6-3 | |
| | 抗冲击 | | DIN EN 60068-2-27 | 50 g (11 ms) |
| | 抗震 | | DIN EN 60068-2-6 | 20 g (10...2000 Hz) |
| | MTTF [年] | 762 | | UL认证 | | | 承压设备指令 | 良好的工程实践; 可用于第2组流体; 根据需求流体组1的流体 | | 机械技术数据 |
|---|
| 重量 [g] | 58.5 | | 原材料 | 1.4542 (17-4 PH / 630); 不锈钢(1.4404 / 316L); PEI | | 材料(接液部件) | 1.4542 (17-4 PH / 630) | | 开关动作寿命 | 6千万; (在额定压力的1.2倍) | | 拧紧扭矩 [Nm] | 25...35; (推荐的拧紧扭矩; 取决于润滑、密封及压力等级) | | 系统接口 | 螺纹连接 G 1/4 外螺纹 (DIN EN ISO 1179-2) | | 过程连接密封 | FKM (符合DIN 3869标准) | | 已集成限制器元件 | 否(可以改装 ) | | 注释 |
|---|
| 注释 | | BFSL = Best Fit Straight Line | | LS = 极限点设定 |
| | 包装单位 | 1 件 | | 电气连接 |
|---|
| 接口 | 接插件: 1 x M12 |
| |
