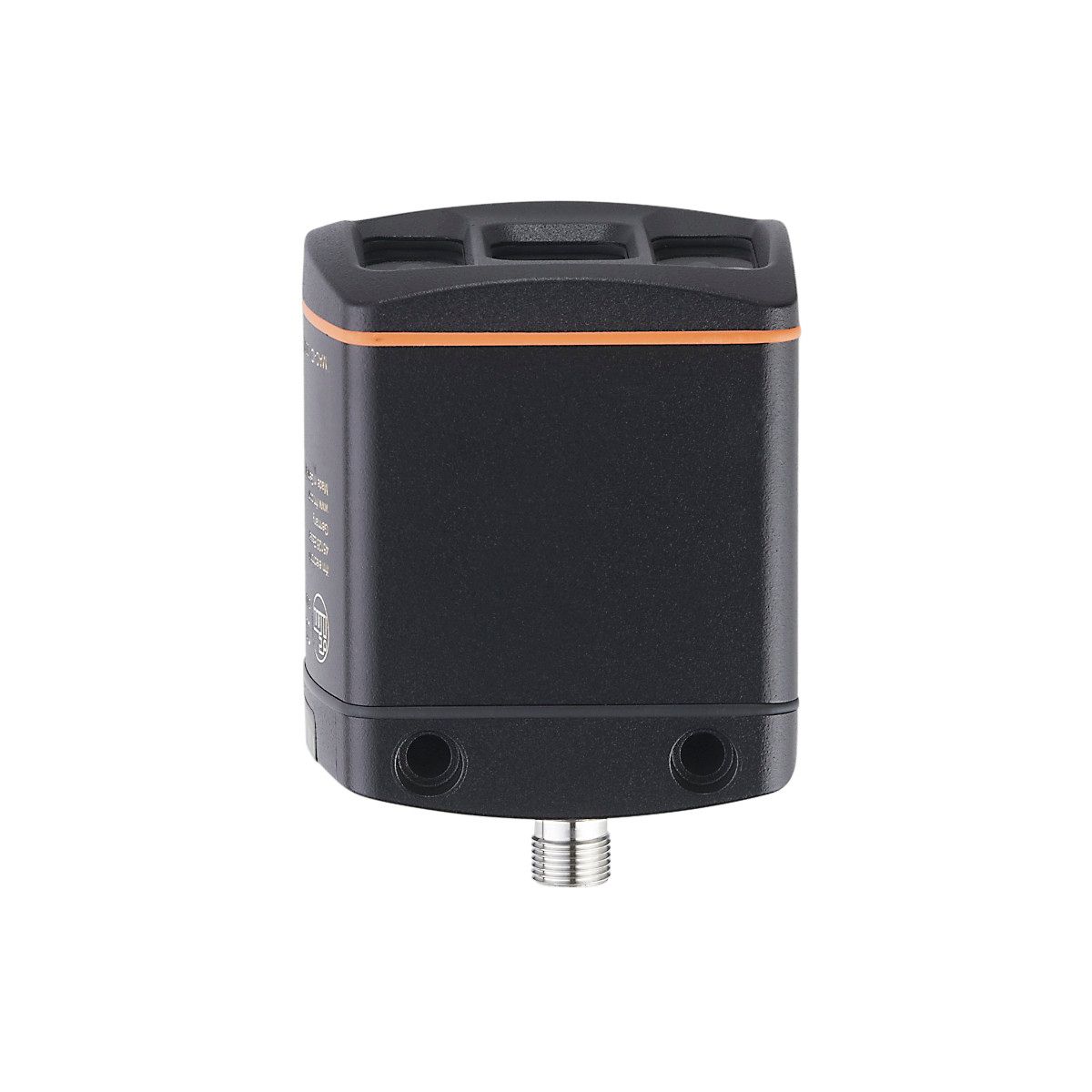

3D成像系统O3DP21
产品名称 3D成像系统O3DIRDKG/CAN/E1/GM/T/40/PDS
产品介绍
技术参数： | 产品特征 |
|---|
| 图像分辨率3D [px] | 352 x 264 | | 孔径角3D [°] | 40 x 30 | | 通信接口 | Ethernet; CAN | | 尺寸 [mm] | 72 x 67.1 x 82.6 | | 应用 |
|---|
| 应用 | 识别托盘 | | 电气数据 |
|---|
| 工作电压 [V] | 20.4...28.8 DC; (EN 61131-2) | | 电流损耗 [mA] | 420 | | 电流消耗最大值 [mA] | 1600 | | 消耗功率 [W] | 10 | | 防护等级 | III | | 图像传感器 | PMD 3D ToF-Chip | | 内部照明 | 有; (红外线: 850 nm 隐形辐射 LED) | | 接通峰值电流 [mA] | 2400 | | 监控范围 |
|---|
| 工作距离 [mm] | 1000...2000 | | 图像分辨率3D [px] | 352 x 264 | | 孔径角3D [°] | 40 x 30 | | 软件/编程 |
|---|
| 参数设定 | 通过PC用ifm视觉助手或XML-RPC | | 接口 |
|---|
| 通信接口 | Ethernet; CAN | | CAN |
|---|
| 协议 | CANopen | | 出厂设置 | | | 以太网 |
|---|
| 以太网接口数 | 1 | | 传输标准 | 10Base-T; 100Base-TX | | 传输率 | 10; 100 | | 协议 | TCP/IP | | 出厂设置 | | IP地址: 192.168.0.69 | | 子网络掩码: 255.255.255.0 | | gateway IP addresse: 192.168.0.201 |
| | 工作条件 |
|---|
| 环境温度 [°C] | -10...50 | | 存储温度 [°C] | -40...85 | | 外壳防护等级 | IP 65; IP 67 | | 外部光线抵抗力最大值 [klx] | 8; (带降低的测量精度和重复性: < 100) | | 认证/测试 |
|---|
| EMC电磁兼容 | | DIN EN 61000-6-4 | 干扰辐射 / 工业环境 | | DIN EN 61000-6-2 | 抗扰度 / 工业环境 |
| | 抗冲击 | | DIN EN 60068-2-27 | 50 g / (11 ms) 不重复 | | DIN EN 60068-2-27 | 40 g / (6 ms) 重复的 |
| | 抗震 | | DIN EN 60068-2-6 | 2 g / (10...150 Hz) | | DIN EN 60068-2-64 | 2.3 g RMS / (10...500 Hz) |
| | 光生物安全 | 豁免组; (DIN EN 62471) | | 电气安全 | | DIN EN 61010-2-201 | 仅通过PELV电路供电 |
| | 机械技术数据 |
|---|
| 重量 [g] | 768.9 | | 尺寸 [mm] | 72 x 67.1 x 82.6 | | 原材料 | 外壳: 模压铸铝; 前面透镜: Gorilla Glass; 功能显示: PA | | 显示器/操作件 |
|---|
| 显示 | | 功能 | 2 x LED, 绿色 以太网 操作 | | 开关状态 | 2 x LED, 黄色 OUT 1 OUT 2 |
| | 附件 |
|---|
| 供货范围 | | | 注释 |
|---|
| 包装单位 | 1 件 | | 电气连接 - Ethernet |
|---|
| 接插件: 1 x M12 | | 电气连接 - 系统接口 |
|---|
| 接插件: 1 x M12 | | 其他数据 |
|---|
| 像场大小 |
|---|
| 检测范围/距离 [m] | 长度 [m] | 宽度 [m] | | 0.50 | 0.26 | 0.35 | | 1.00 | 0.52 | 0.69 | | 2.00 | 1.04 | 1.39 | | 3.00 | 1.56 | 2.08 | | 4.00 | 2.08 | 2.78 |
|
| |
