带背景消除的漫反射光电开关O6H301
产品名称 带背景消除的漫反射光电开关O6H-FPKG/0,30M/US
产品介绍
技术参数： | 产品特征 |
|---|
| 光线种类 | 红光 | | 外壳 | 矩形的 | | 应用 |
|---|
| 特殊的性能 | 背景消隐 | | 功能原理 | 漫反射光电开关 | | 电气数据 |
|---|
| 工作电压 [V] | 10...30 DC | | 电流损耗 [mA] | 22; ((24 V)) | | 防护等级 | III | | 反相保护 | 有 | | 光线种类 | 红光 | | 波长 [nm] | 633 | | 输出 |
|---|
| 电气设计 | PNP | | 输出功能 | 亮通和暗通模式; (可选) | | 开关量输出DC电压降最大值 [V] | 2.5 | | 开关量输出DC的持续电流负载 [mA] | 100 | | 开关频率DC [Hz] | 1000 | | 短路保护 | 有 | | 短路保护类型 | 脉冲 | | 监控范围 |
|---|
| 检测距离 [mm] | 2...200; (白纸 200 x 200 mm) | | 白色物体的检测距离(6 %反射) [mm] | 2...200 | | 灰色物体的检测距离:(18 %反射) [mm] | 4...200 | | 黑色物体的检测距离(6 %反射) [mm] | 8...200 | | 检测距离可设 | 有 | | 光斑直径最大值 [mm] | 8 | | 光点尺寸参考 | 在***检测距离 | | 背景消隐可用 | 有 | | 工作条件 |
|---|
| 环境温度 [℃] | -25...80 | | 外壳防护等级 | IP 65; IP 67; IP 68; IP 69K | | 认证/测试 |
|---|
| EMC电磁兼容 | | | MTTF [年] | 708 | | UL认证 | | | 机械技术数据 |
|---|
| 重量 [g] | 51.4 | | 外壳 | 矩形的 | | 原材料 | 外壳: 不锈钢(1.4404 / 316L); 塑料: PPSU; 密封圈: EPDM | | 透镜材料 | | | 透镜校准 | 侧面的镜组 | | 显示器/操作件 |
|---|
| 显示 | | 开关状态 | 1 x LED, 黄色 | | 操作 | 1 x LED, 绿色 |
| | 注释 |
|---|
| 注释 | | | 包装单位 | 1 件 | | 电气连接 |
|---|
| 接口 | 电缆: 0.3 m, PVC; 3 x 0.25 mm | | 接口 | 接插件: 1 x M12 | | 图表 |
|---|
|

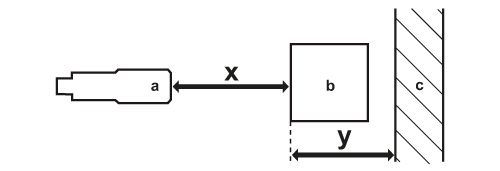

| a: | 传感器 |
|---|
| b: | 目标 |
|---|
| c: | 背景 |
|---|
| x: | 距离传感器/目标物 [mm] |
|---|
| y: | 最小的距离物体/背景 [mm] |
|---|
|
|---|

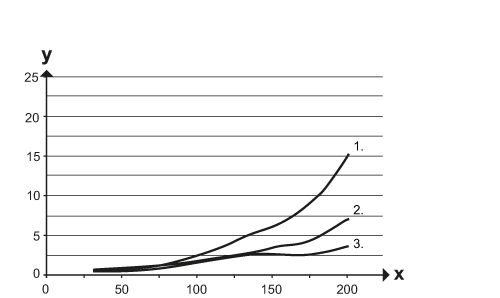

| 精确度曲线 |
| x: | 距离传感器/目标物 [mm] |
|---|
| y: | 最小的距离物体/背景 [mm] |
|---|
| 1 = | 目标 黑色(6 %反射) , 背景(白色90 %反射) |
|---|
| 2 = | 目标 灰色(18 %反射) , 背景(白色90 %反射) |
|---|
| 3 = | 目标 白色(90 %反射) , 背景(白色90 %反射) |
|---|
|
|---|
| |
