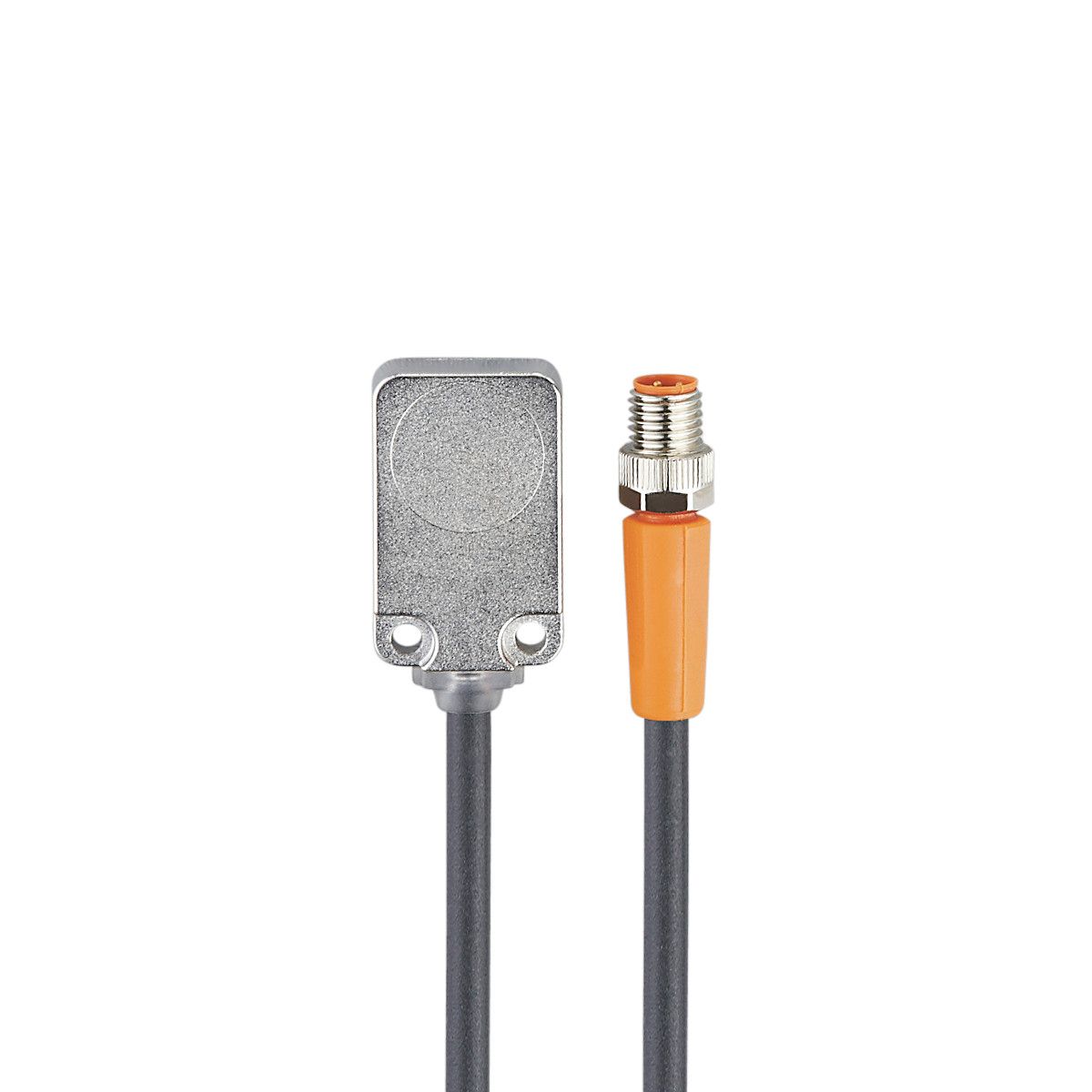

磁性接近开关MQ2001
产品名称 磁性接近开关MQ23005BBPKG/B/AM/0,3M/ZH/AS
产品介绍
- 可通过金属盖（钢材质除外）检测物体
- 即使在传感器遭受严重污染时，也能可靠开关信号
- 感应面由金属制成，坚固且抗冲击
- 适合在空间受限情况下使用的极省空间外壳
技术参数： | 产品特征 |
|---|
| 电气设计 | PNP | | 输出功能 | 常开 | | 感应距离 [mm] | 5 | | 外壳 | 矩形的 | | 尺寸 [mm] | 20 x 8 x 32 | | 应用 |
|---|
| 介质 | 仅用于黑色金属 | | 电气数据 |
|---|
| 工作电压 [V] | 10...30 DC | | 额定绝缘电压 [V] | 60 | | 电流损耗 [mA] | < 30 | | 防护等级 | III | | 反相保护 | 有 | | 开机延迟时间 [s] | < 0.3 | | 输出 |
|---|
| 电气设计 | PNP | | 输出功能 | 常开 | | 开关量输出DC电压降最大值 [V] | 2.5 | | 漏电流最大值 [mA] | 0.1 | | 开关量输出DC的持续电流负载 [mA] | 100 | | 开关量输出短暂的电流负载 [mA] | 100 | | 开关频率DC [Hz] | 300 | | 短路保护 | 有 | | 短路保护类型 | 脉冲 | | 过载保护 | 有 | | 监控范围 |
|---|
| 感应距离 [mm] | 5 | | 实际感应距离 Sr [mm] | 5 ± 10 % | | 工作距离 [mm] | 0...4.05 | | 精度/偏差 |
|---|
| 校正系数 | 钢: 1 | | 迟滞 [Sr的百分比] | < 10 | | 开关点偏移 [Sr的百分比] | 10 | | 重复精度 [Sr的百分比] | 10 | | 工作条件 |
|---|
| 环境温度 [℃] | -25...80 | | 存储温度 [℃] | -30...85 | | 外壳防护等级 | IP 65; IP 67 | | 认证/测试 |
|---|
| EMC电磁兼容 | | EN 61000-4-2 ESD | 4 kV CD / 8 kV AD | | EN 61000-4-3 HF电磁场辐射 | 10 V/m | | EN 61000-4-4 Burst | 2 kV | | EN 61000-4-6 射频场感应的传导抗扰度 | 10 V | | EN 55011 | 等级B |
| | 抗振强度 | | EN 60068-2-6 Fc | 20 g (10...3000 Hz) / 50个扫描周期/频率; 每3个轴每分钟一个八度 |
| | 抗冲击 | | EN 60068-2-27 Ea | 100 g 11 ms半正弦; 3个坐标轴中每个方向3个冲击 |
| | 持续抗冲击性 | | EN 60068-2-27 | 40 g ６ ms; 3个坐标轴中每个方向4000个冲击 |
| | MTTF [年] | 1647 | | UL认证 | | Ta | -25...60 ℃ | | Enclosure type | Type 1 | | 电源 | Limited Voltage/Current | | UL认证编号 | C010 | | 文件数量UL | E174191 |
| | 机械技术数据 |
|---|
| 重量 [g] | 38.4 | | 外壳 | 矩形的 | | 安装 | 齐平安装 | | 尺寸 [mm] | 20 x 8 x 32 | | 原材料 | 模压铸锌; LED窗口: TPU; 灌封: PUR | | 显示器/操作件 |
|---|
| 显示 | | 显示操作 | 1 x LED, 绿色 | | 开关状态 | 1 x LED, 黄色 |
| | 注释 |
|---|
| 包装单位 | 1 件 | | 电气连接 |
|---|
| 接口 | 电缆: 0.3 m, PUR, 4.9 mm; 阻燃 (IEC 60332-2，UL: FT2) | | 接口 | 接插件: 1 x M8; 锁定: 滚花螺母, 可旋转的 |
| |
