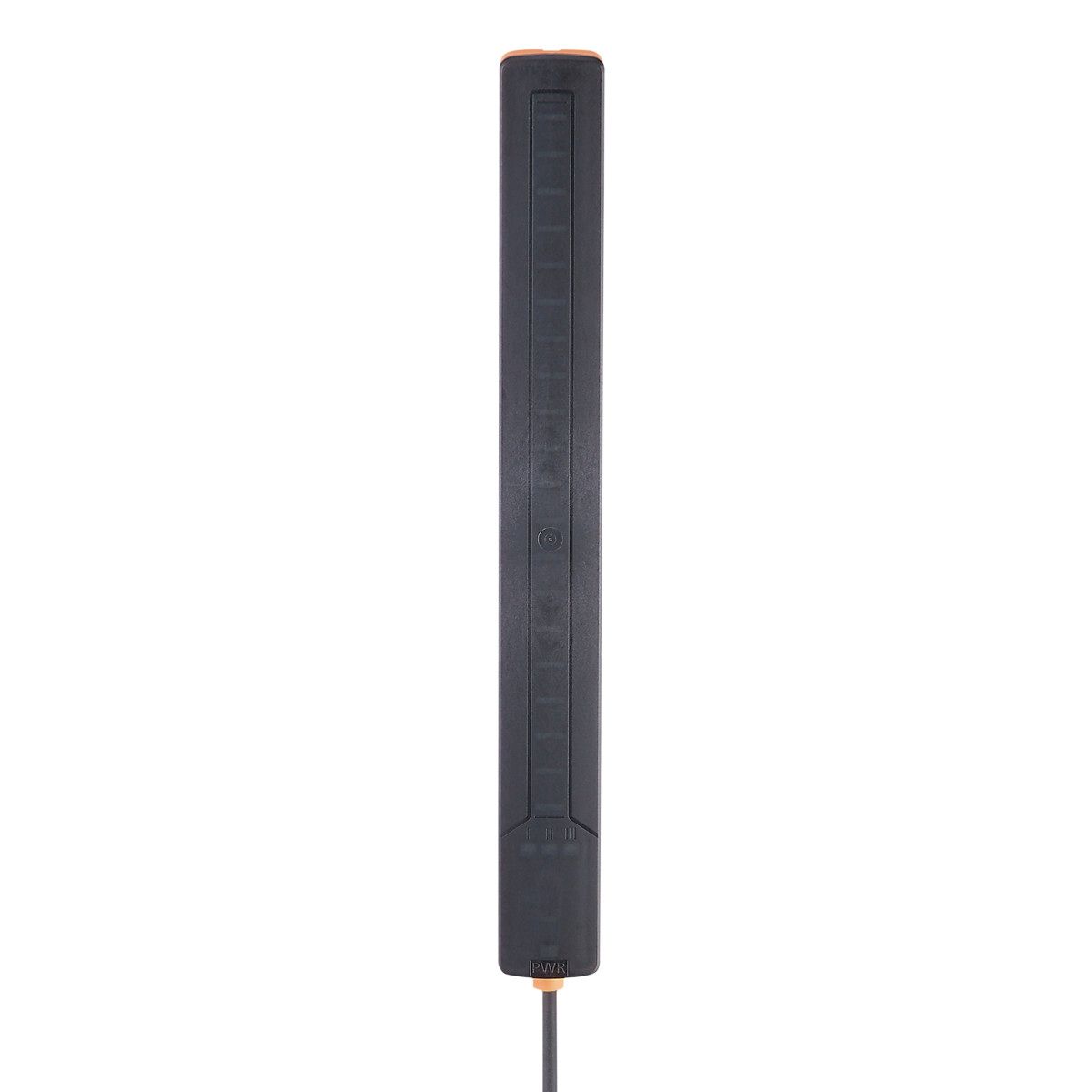

电子液位传感器KQ1000
产品名称 电子液位传感器KQ-5xxxNFPKG/IO
产品介绍
可检测沉积物并相应发出信号，以改善过程质量 通过IO-Link连接多个KQ10
技术参数： | 产品特征 |
|---|
| 电气设计 | PNP/NPN; (可设定参数) | | 通信接口 | IO-Link | | 尺寸 [mm] | 250 x 28 x 16.7 | | 应用 |
|---|
| 应用 | Kontinuierliche Füllstandmessung hinter nicht metallischen und nicht leitenden Oberflchen | | 介质 | 干散装料; 水溶液; 油 | | 不能用于 | 高粘性介质 | | 电气数据 |
|---|
| 工作电压 [V] | 10...30 DC; (IO-Link: 18...30 DC) | | 电流损耗 [mA] | < 50 | | 防护等级 | III | | 反相保护 | 有 | | 开机延迟时间最大值 [ms] | 1300 | | 总的输入/输出 |
|---|
| 输入和输出总数 | 数字输出数量: 3 | | 输出 |
|---|
| 电气设计 | PNP/NPN; (可设定参数) | | 数字输出数量 | 3 | | 开关量输出DC的持续电流负载 [mA] | 200 | | 最大开关输出电阻 [Ω] | 8 | | 短路保护 | 有 | | 短路保护类型 | 脉冲 | | 过载保护 | 有 | | 监控范围 |
|---|
| 测量范围 [mm] | < 200 | | 测量/设定范围 |
|---|
| 检测范围 [mm] | 228 | | 开关点, SP [%] | 5...95 | | 复原点, rP [%] | 4...94 | | 设定步距 [%] | 1 | | 精度/偏差 |
|---|
| 重复精度 [終值的百分比] | 2 | | 偏差 [終值的百分比] | 4 | | 分辨率 [終值的百分比] | 1 | | 线性偏差 [終值的百分比] | 1 | | 反应时间 |
|---|
| 反应时间 [ms] | 1300 | | 接口 |
|---|
| 通信接口 | IO-Link | | 传递类型 | COM2 (38,4 kBaud) | | IO-Link revision | 1.1 | | SDCI标准 | IEC 61131-9 | | 外形 | Digital Measuring Sensor Profile, Common Profile | | SIO模式 | 有 | | 必需的mater port type | A | | 模拟过程数据 | 1 | | 二位输出过程数据 | 3 | | 处理周期最小值 [ms] | 9.6 | | IO-Link过程数据（周期性） | | 功能 | 位长 | | 过程值 | 16 | | 指数 | 8 | | 设备状态 | 4 | | 二进制开关信息 | 3 |
| | IO-Link功能（非周期性） | 安装方向; 传感器元件限制; 灵敏度; 最小识别阈值; 出现故障时的性能; 错误延迟; 阻尼; LED_Modus; 开启循环计数器; 运行小时数计数器; 开关循环数计数器; 最小/最大过程值; 内部温度; 最小/最大内部温度; 诊断数据级别 | | 支持的DeviceID | | | 注释 | | | 工作条件 |
|---|
| 使用地点 | DIN EN 60654-1应用class B2 | | 环境温度 [℃] | -20...80 | | 存储温度 [℃] | -25...85 | | 外壳防护等级 | IP 65; IP 67 | | 认证/测试 |
|---|
| EMC电磁兼容 | | DIN EN 61000-6-4 30 - 230 MHz | 40 dBV/m QP / 10 m 距离 | | 230 - 1 GHz | 47 dBV/m QP / 10 m 距离 | | DIN EN 61000-4-2 | ± 25 kV AD / ± 25 kV CD | | DIN EN 61000-4-3 | 80 MHz - / 1 GHz 10 V/m | | DIN EN 61000-4-4 | ± 2.5 kV / 5 kHz |
| ± 2.5 kV / 100 kHz | | DIN EN 61000-4-6 | 10 V |
| | 抗冲击 | | | 抗震 | | EN 60068-2-6 | 5 g (10...2000 Hz) |
| | MTTF [年] | 290.43 | | UL认证 | | Ta | -25...60 ℃ | | Enclosure type | Type 1 | | 电源 | Limited Voltage/Current | | UL认证编号 | D005 | | 文件数量UL | E174191 |
| | 机械技术数据 |
|---|
| 重量 [g] | 432 | | 尺寸 [mm] | 250 x 28 x 16.7 | | 原材料 | PBT; PC; | | 显示器/操作件 |
|---|
| 显示 | | 操作 | 1 x LED, 绿色 | | 开关状态 | 3 x LED, 黄色 | | 功能 | 20 x LED, 绿色 |
| | 附件 |
|---|
| 供货范围 | | 胶带: 1 x 1,2 x 23 x 240 mm |
| | 附件(可选) | | 安装适配器:, E12675 | | 安装适配器:, E12676 | | 固定带:, E10880 |
| | 注释 |
|---|
| 注释 | | IO-Link class B主站上使用时，开关输出OUT2 ，OUT3需关闭 |
| | 包装单位 | 1 件 | | 电气连接 |
|---|
| 接口 | 电缆: 2 m, PUR; 5 x 0.34 mm |
| |
